Airbest ZVT – van tiết lưu chân không tám cỡ, lưu lượng 0,2–34 NL/min, thân 6–8 g

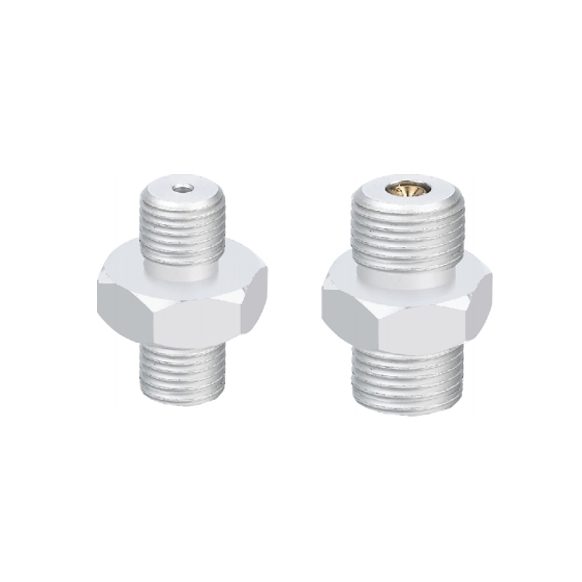

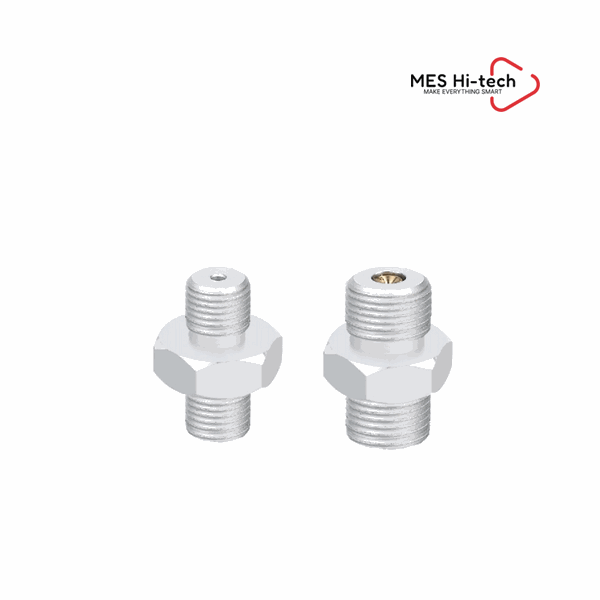

Van tiết lưu chân không Airbest ZVT thân gọn tám cỡ lỗ tiết lưu

Airbest ZVT là van tiết lưu cố định dùng để hạn chế rò chân không tại các giác hút không chạm phôi, có tám cỡ với lưu lượng 0,2 đến 34 NL/min và thân chỉ nặng 6 – 8 g.

Tổng quan sản phẩm

Airbest ZVT là van tiết lưu lắp trên nhánh của từng giác hút trong cụm gắp dùng chung một nguồn chân không. Khi phôi không phủ hết mặt cụm giác hút, những giác hút hở sẽ hút thẳng không khí ngoài trời và kéo tụt độ chân không của cả hệ. Van tiết lưu giới hạn lưu lượng đi qua mỗi nhánh nên phần rò bị chặn ở mức đã biết trước, giữ cho các giác hút đang bám phôi vẫn đủ lực giữ. Hãng công bố tám cỡ lỗ tiết lưu với lưu lượng chân không từ 0,2 NL/min ở cỡ nhỏ nhất tới 34 NL/min ở cỡ lớn nhất khi đo ở mức -30 kPa; đây là con số phải so với lưu lượng làm việc bình thường của giác hút để không siết quá tay làm thời gian hút kéo dài. Kết cấu đơn giản, không có phần tử chuyển động, thân nặng 6 g với cổng G1M và 8 g với cổng G2M nên Airbest ZVT lắp được ở đầu công tác chật hẹp mà không ăn vào tải trọng robot.

Tính năng nổi bật

Chặn rò tại giác hút hở — với cụm giác hút không được phôi phủ kín, van giữ lưu lượng rò trong mức đã biết nên độ chân không của cả hệ vẫn ổn định.
Tám cỡ lỗ tiết lưu — dải lưu lượng 0,2 đến 34 NL/min ở -30 kPa cho phép chọn sát với lưu lượng làm việc thật của từng loại giác hút.
Không có phần tử chuyển động — kết cấu tiết lưu cố định nên không có chi tiết mài mòn, không cần điều chỉnh lại sau thời gian chạy.
Thân rất gọn, 6 – 8 g — hãng nêu rõ kích thước nhỏ phù hợp với hệ gắp chân không trong không gian chật.
Hai cỡ cổng G1M và G2M — ghép được với cả giác hút mini lẫn giác hút cỡ trung mà không cần đầu nối chuyển tiếp.

Cách van tiết lưu ZVT hạn chế rò chân không tại giác hút không bám phôi

Thông số kỹ thuật Airbest ZVT

Số liệu lấy từ bảng “Specific” trên trang sản phẩm chính hãng Airbest. Cột theo thứ tự các cỡ: ZVT25, ZVT40, ZVT60, ZVT80, ZVT100, ZVT120, ZVT150, ZVT200. Bảng gốc chia cột con theo hai cỡ cổng G1M và G2M; hai lần bóc dữ liệu cho kết quả gộp cột khác nhau nên ở đây chỉ giữ dãy giá trị chắc chắn theo từng cỡ (ZVT25–ZVT120 lấy theo bản G1M, ZVT150 và ZVT200 chỉ có bản G2M). Trang hãng không công bố vật liệu thân, đường kính lỗ tiết lưu, dải áp suất và nhiệt độ làm việc.

Thông số	Giá trị
Cỡ lỗ tiết lưu theo mã	ZVT25 · ZVT40 · ZVT60 · ZVT80 · ZVT100 · ZVT120 · ZVT150 · ZVT200
Lưu lượng chân không ở -30 kPa	0,2 NL/min · 1 NL/min · 3,1 NL/min · 5 NL/min · 7,7 NL/min · 12,5 NL/min · 22,2 NL/min · 34 NL/min
Lưu lượng chân không ở -60 kPa	0,3 NL/min · 1,3 NL/min · 3,2 NL/min · 5,2 NL/min · 8,5 NL/min · 12,8 NL/min · 23,5 NL/min · 36,5 NL/min
Cổng nối theo mã đặt hàng	G1M (có ở ZVT25 đến ZVT120) · G2M (có ở ZVT40 đến ZVT200)
Khối lượng	6 g (bản cổng G1M) · 8 g (bản cổng G2M)

Các mã trong dòng Airbest ZVT

Danh sách mã theo Selection Guide trên trang hãng.

Mã sản phẩm
ZVT25-G1M
ZVT40-G1M
ZVT40-G2M
ZVT60-G1M
ZVT60-G2M
ZVT80-G1M
ZVT80-G2M
ZVT100-G1M
ZVT100-G2M
ZVT120-G1M
ZVT120-G2M
ZVT150-G2M
ZVT200-G2M

Catalog PDF

📄 Xem / Tải Catalog PDF

Ứng dụng thực tế

Cụm giác hút nhiều đầu gắp phôi nhỏ hơn diện tích cụm: các đầu không chạm phôi được tiết lưu nên độ chân không tại các đầu đang bám vẫn giữ được.
Bàn hút lỗ chia vùng trong máy cắt và máy khắc, nơi phần bàn để trống luôn là đường rò cố định.
Máy cấp phôi tấm mỏng dùng giác hút mini: chọn cỡ 0,2 hoặc 1 NL/min để mức rò cho phép nhỏ hơn hẳn lưu lượng làm việc.
Airbest ZVT cỡ lớn với lưu lượng 22,2 và 34 NL/min hợp cho giác hút đường kính lớn, nơi tiết lưu quá chặt sẽ làm chậm thời gian đạt chân không.

Câu hỏi thường gặp (FAQ)

Airbest ZVT dùng để làm gì?
Đây là van tiết lưu đặt trên nhánh của từng giác hút. Theo trang hãng, van giúp giảm rò chân không hiệu quả với các cụm giác hút không được phôi phủ kín và giữ cho hệ thống ổn định, thay vì phải bịt tay các cổng thừa mỗi khi đổi loại phôi.

Chọn cỡ tiết lưu theo tiêu chí nào?
So sánh lưu lượng công bố của van với lưu lượng làm việc bình thường của giác hút. Cỡ quá nhỏ sẽ kéo dài thời gian hút chân không, cỡ quá lớn thì không chặn được rò. Dải lưu lượng đo ở -30 kPa lần lượt là 0,2; 1; 3,1; 5; 7,7; 12,5; 22,2 và 34 NL/min.

Van này có điều chỉnh được không?
Không. Đây là tiết lưu cố định, mỗi mã ứng với một cỡ lỗ nhất định; muốn đổi mức tiết lưu thì đổi mã. Bù lại kết cấu không có chi tiết chuyển động nên không bị trôi giá trị theo thời gian.

Có mấy kiểu cổng nối và khối lượng bao nhiêu?
Có hai kiểu cổng ký hiệu G1M và G2M trong mã đặt hàng, khối lượng tương ứng 6 g và 8 g. Cỡ nhỏ nhất chỉ có bản G1M, còn hai cỡ lớn nhất chỉ có bản G2M.
