Bộ điều khiển chuyển động Leadshine EMC1400 – Bộ Điều Khiển Xung Kinh Tế 4 Trục 200 kHz Ethernet

Bộ điều khiển chuyển động Leadshine EMC1400: bộ điều khiển xung kinh tế 4 trục, xung 200 kHz, Ethernet 100Mbps, mở rộng tới 256 I/O số, quy hoạch T/S. Chính hãn

Mô tả

Bộ điều khiển chuyển động Leadshine EMC1400 – Bộ Điều Khiển Xung Kinh Tế 4 Trục 200 kHz Ethernet

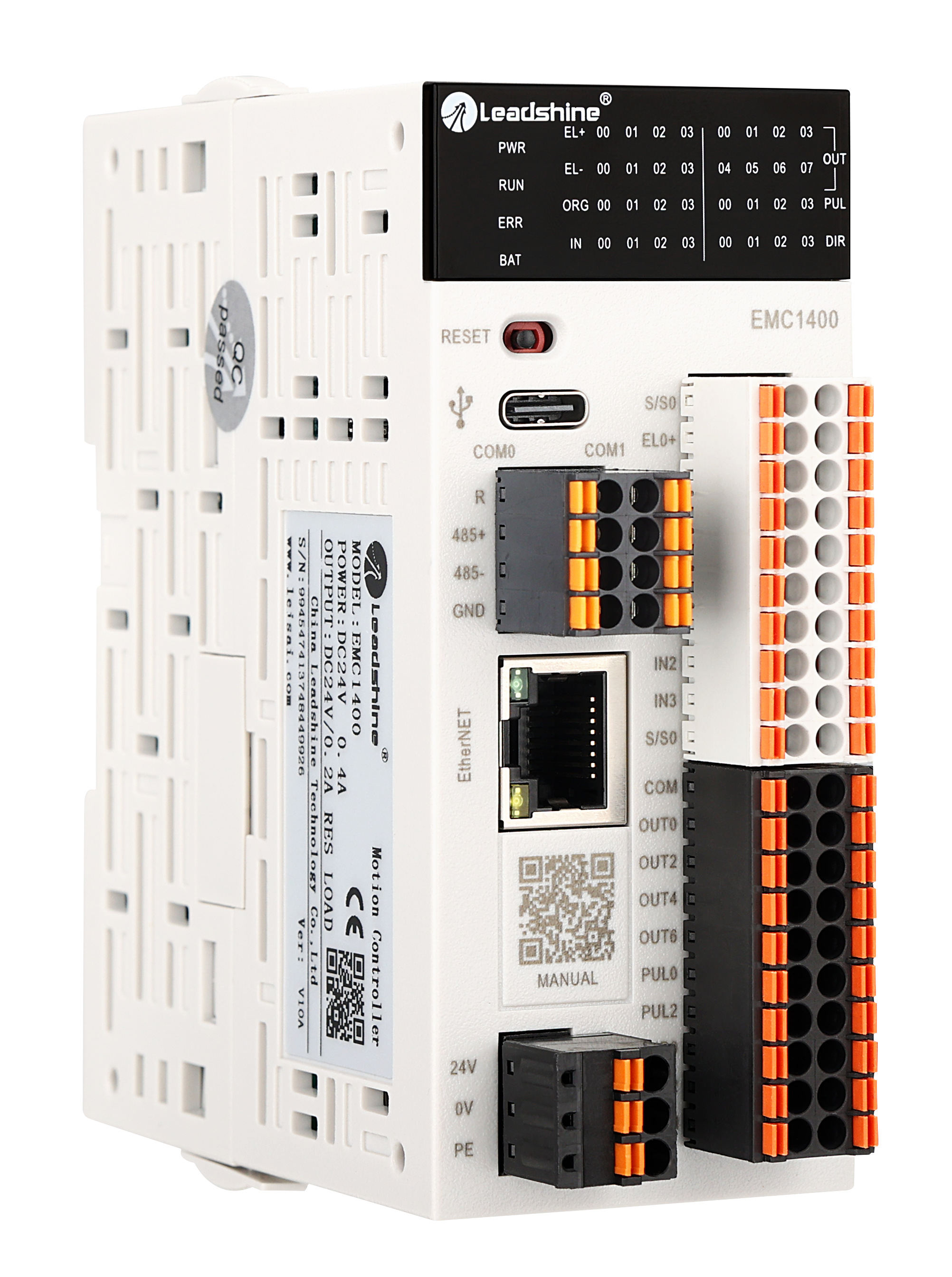

Bộ điều khiển chuyển động Leadshine EMC1400 xung kinh tế 4 trục Ethernet chính hãng

Bộ điều khiển chuyển động Leadshine EMC1400 là bộ điều khiển chuyển động nhúng kiểu xung (pulse) kinh tế của Leisai/Leadshine: 4 trục xung với tần số phát tới 200 kHz, giao tiếp Ethernet 100 Mbps với máy tính, hỗ trợ quy hoạch tốc độ chữ T/chữ S, ngõ vào/ra mở rộng qua bus backplane tới 256 điểm I/O số.

Tổng quan sản phẩm

Leadshine EMC1400 là bộ điều khiển chuyển động nhúng độc lập kiểu xung (pulse) kinh tế thuộc họ EMC. Bộ điều khiển hỗ trợ 4 trục xung với tần số phát xung tới 200 kHz, phù hợp điều khiển động cơ bước và servo nhận xung. Về I/O, thân máy có 4 ngõ vào số và 8 ngõ ra số (đều mở rộng được), tần số đáp ứng I/O số tới 4 kHz; qua bus backplane có thể mở rộng tới 256 điểm I/O số. EMC1400 hỗ trợ quy hoạch tốc độ chữ T và chữ S cho chuyển động mượt, giao tiếp Ethernet với máy tính chủ tốc độ 100 Mbps, và một PC tổ chức mạng tới 254 bộ điều khiển. Bộ điều khiển lập trình bằng nhiều ngôn ngữ VC, VB6.0, C#, VB.NET, LabVIEW, Delphi; nguồn cấp 24 VDC ±5% (1 A), nhiệt độ làm việc 0–50 °C, kích thước 88×110×115 mm. Đây là lựa chọn kinh tế cho máy dùng điều khiển xung truyền thống; nếu cần bus EtherCAT thì chọn EMC-E1032, còn hệ nhiều trục hơn dùng EMC-E3000/EMC-E5000.

Tính năng nổi bật

4 trục xung, tần số 200 kHz — phát xung tới 200 kHz mỗi trục, điều khiển động cơ bước và servo nhận xung ổn định, chính xác.
Quy hoạch tốc độ T/S — hỗ trợ đường cong tăng/giảm tốc chữ T và chữ S cho chuyển động mượt, giảm rung giật khi vào/ra tốc độ.
Mở rộng tới 256 I/O số — thân máy 4 vào / 8 ra (mở rộng được), qua bus backplane nâng lên tới 256 điểm I/O số, tần số đáp ứng I/O tới 4 kHz.
Truyền thông Ethernet 100 Mbps — giao tiếp với máy tính chủ qua Ethernet tốc độ 100 Mbps; một PC tổ chức mạng tới 254 bộ điều khiển.
Đa ngôn ngữ, gọn nhẹ — lập trình VC, VB6.0, C#, VB.NET, LabVIEW, Delphi; nguồn 24 VDC ±5% (1 A), kích thước 88×110×115 mm, nhiệt độ 0–50 °C.

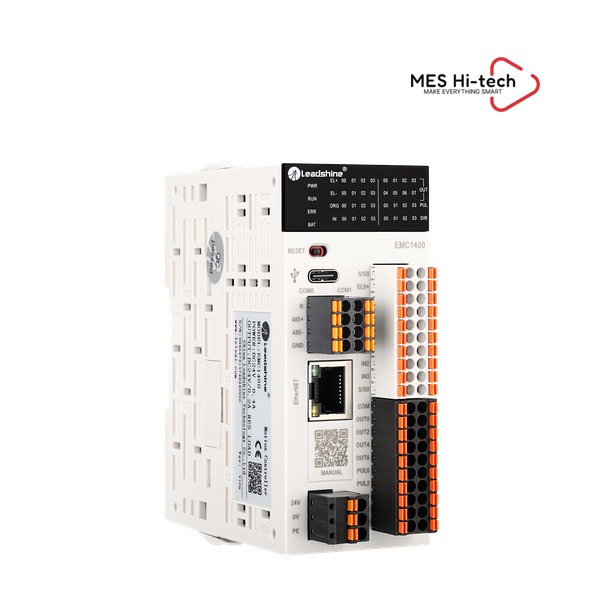

Bộ điều khiển nhúng Leadshine EMC1400 series kinh tế điều khiển xung 200 kHz

Thông số kỹ thuật Leadshine EMC1400

Thông số theo trang sản phẩm và user manual chính thức Leisai/Leadshine EMC1400 (bộ điều khiển xung kinh tế).

Thông số	EMC1400
Kiểu điều khiển	Bộ điều khiển nhúng kiểu xung (pulse) kinh tế
Số trục xung	4 trục
Tần số phát xung	tới 200 kHz
Ngõ vào/ra số tích hợp	4 vào / 8 ra (mở rộng được)
Mở rộng I/O số tối đa	tới 256 điểm (qua bus backplane, tối đa 8 module)
Tần số đáp ứng I/O số	tới 4 kHz
Quy hoạch tốc độ	đường cong chữ T / chữ S
Truyền thông với PC	Ethernet 100 Mbps (mạng tới 254 bộ điều khiển)
Ngôn ngữ lập trình	VC, VB6.0, C#, VB.NET, LabVIEW, Delphi
Nguồn cấp / Nhiệt độ	24 VDC ±5%, 1 A / 0–50 °C
Kích thước	88 × 110 × 115 mm

Catalog PDF

📄 Xem datasheet / catalog trên trang hãng

So sánh sản phẩm

Tiêu chí	EMC1400 (xung)	EMC-E1032 (bus kinh tế)	EMC-E3000 (bus điểm-điểm)
Giao tiếp trục	xung (pulse)	EtherCAT + xung	EtherCAT
Số trục	4 trục xung	32 bus + 4 xung	tới 64 trục
Tần số/chu kỳ	xung tới 200 kHz	Ethernet 100 Mbps	chu kỳ bus 500 µs
Mở rộng I/O	tới 256 I/O số	tới 32 module	tới 32 module
Chọn khi	hệ nhỏ điều khiển xung	máy phổ thông pha trộn bus/xung	gắp-thả, định vị đa trục

So sánh EMC1400 (xung) với các bản bus trong họ EMC để chọn theo kiểu giao tiếp và quy mô.

Hướng dẫn chọn cấu hình (Selection Guide)

Chọn bộ điều khiển EMC theo kiểu giao tiếp (xung hay bus) và số trục; số liệu suy từ trang sản phẩm và manual Leisai/Leadshine.

Yêu cầu ứng dụng	Khuyến nghị cấu hình	Engineering Reason
Hệ 1–4 trục điều khiển bằng xung, tối ưu chi phí	EMC1400 (xung)	4 trục xung 200 kHz, quy hoạch T/S, Ethernet 100 Mbps, nhỏ gọn, giá tốt.
Nâng cấp máy cũ dùng driver bước/servo nhận xung	EMC1400	tương thích điều khiển xung truyền thống, thay thế nhanh, lập trình đa ngôn ngữ.
Cần bus EtherCAT tốc độ cao, hệ pha trộn bus + xung	EMC-E1032 (kinh tế bus)	32 trục bus EtherCAT + 4 trục xung, mở rộng backplane, vẫn tối ưu chi phí.
Hệ nhiều trục cần đồng bộ và nội suy	EMC-E3000 / EMC-E5000	mở rộng tới 64 trục EtherCAT, nội suy/lookahead cho điểm-điểm hoặc quỹ đạo.

Ứng dụng thực tế

Máy CNC mini, máy khắc, máy cắt nhỏ điều khiển động cơ bước/servo bằng xung.
Hệ định vị XY, cấp phôi, băng tải chỉ số 1–4 trục cần chi phí thấp.
Máy đóng gói, dán nhãn, máy dệt và thiết bị đơn giản cần điều khiển xung ổn định.
Nâng cấp/thay thế bộ điều khiển xung trên máy cũ, giữ nguyên driver nhận xung.
Thiết bị thí nghiệm, dây chuyền nhỏ cần lập trình nhanh và mở rộng I/O linh hoạt.

Câu hỏi thường gặp (FAQ)

EMC1400 điều khiển được bao nhiêu trục?
EMC1400 là bộ điều khiển kiểu xung, hỗ trợ 4 trục xung với tần số phát xung tới 200 kHz, điều khiển động cơ bước và servo nhận xung.

EMC1400 mở rộng ngõ vào/ra được bao nhiêu?
Thân máy EMC1400 có 4 ngõ vào và 8 ngõ ra số (đều mở rộng được), tần số đáp ứng I/O số tới 4 kHz; qua bus backplane có thể mở rộng tới 256 điểm I/O số.

EMC1400 giao tiếp với máy tính bằng gì?
EMC1400 giao tiếp với máy tính chủ qua Ethernet tốc độ 100 Mbps; một PC có thể tổ chức mạng và điều khiển tới 254 bộ điều khiển.

EMC1400 khác EMC-E1032 ở điểm nào?
EMC1400 là bộ điều khiển kiểu xung (4 trục xung 200 kHz) cho hệ nhỏ điều khiển truyền thống. EMC-E1032 là bản bus kinh tế, hỗ trợ 32 trục bus EtherCAT + 4 trục xung — chọn EMC1400 cho hệ xung đơn giản, chọn EMC-E1032 khi cần mạng EtherCAT.

Thông số nguồn và kích thước EMC1400 ra sao?
EMC1400 dùng nguồn 24 VDC ±5% (1 A), nhiệt độ làm việc 0–50 °C, kích thước 88×110×115 mm; hỗ trợ quy hoạch tốc độ chữ T/chữ S và lập trình đa ngôn ngữ.

Mua sản phẩm Leadshine chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của Leadshine: hotline +84.981.016.301, email info@meshitech.com để được tư vấn chọn stepper/servo drive, động cơ và bộ điều khiển phù hợp.
