Card Điều Khiển Chuyển Động Leadshine DMC3000 – Motion Control Card Kiểu Xung 3000 Series Tới 16 Trục

Card điều khiển chuyển động Leadshine DMC3000 (3000 Series): kiểu xung PCI, 16 trục + 48 vào/32 ra, chu kỳ 125µs, tương tác lệnh 2µs. Chính hãng MES HI-TECH.

Mô tả

Card Điều Khiển Chuyển Động Leadshine DMC3000 – Motion Control Card Kiểu Xung 3000 Series Tới 16 Trục

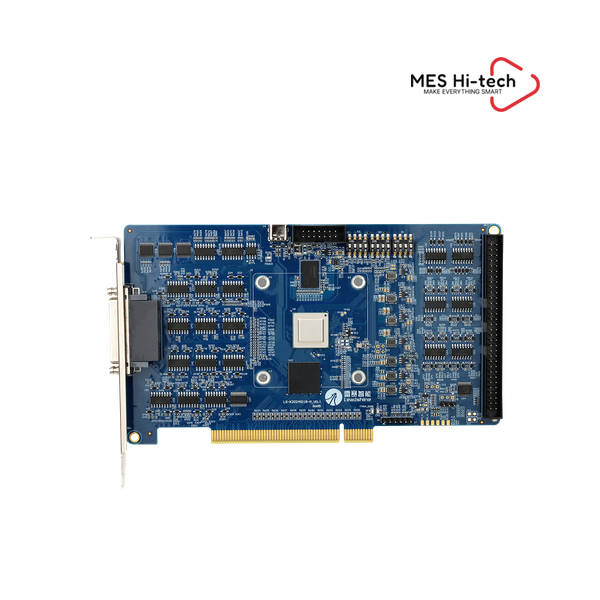

Card điều khiển chuyển động Leadshine DMC3000 motion control card kiểu xung PCI chính hãng

Card điều khiển chuyển động Leadshine DMC3000 là card điều khiển chuyển động (motion control card) PC-based kiểu xung (pulse) thuộc dòng 3000 Series tầm trung của Leisai/Leadshine: cắm khe PCI, điều khiển 16 trục xung tốc độ cao onboard, tích hợp 48 ngõ vào / 32 ngõ ra, chu kỳ điều khiển 125µs và tương tác lệnh mức 2µs.

Tổng quan sản phẩm

Leadshine DMC3000 là card điều khiển chuyển động kiểu xung (pulse) tầm trung thuộc dòng 3000 Series, cắm vào khe PCI của máy tính công nghiệp (PC-based). Card điều khiển 16 trục xung tốc độ cao tích hợp sẵn trên bo mạch (onboard), kèm 48 ngõ vào và 32 ngõ ra đa dụng cho logic máy tại chỗ. DMC3000 dùng cơ chế truyền lệnh tốc độ cao với tốc độ tương tác lệnh mức 2µs, chu kỳ điều khiển 125µs, hỗ trợ đệm lệnh (instruction caching) và quy hoạch tốc độ điểm nhiều cấp cho chuyển động mượt. Card chạy trên Windows và Linux, dùng thư viện hàm API tiện phát triển. Trong cùng 3000 Series còn có bản DMC-E3000 kiểu bus EtherCAT (mở rộng tới 256 trục) giúp người dùng chọn giữa điều khiển xung truyền thống và mạng EtherCAT đa trục.

Tính năng nổi bật

Kiểu xung, cắm PCI, 16 trục onboard — card cắm khe PCI điều khiển 16 trục xung tốc độ cao tích hợp sẵn trên bo mạch, phù hợp hệ giữ giao tiếp xung truyền thống.
Chu kỳ điều khiển 125µs, tương tác lệnh 2µs — cơ chế truyền lệnh tốc độ cao, tốc độ trao đổi lệnh mức 2µs và chu kỳ điều khiển 125µs cho đáp ứng nhanh.
48 ngõ vào / 32 ngõ ra tích hợp — sẵn 48 input và 32 output đa dụng cho cảm biến, giới hạn hành trình và logic máy tại chỗ, giảm module ngoài.
Đệm lệnh & quy hoạch tốc độ nhiều cấp — đệm chuỗi lệnh (instruction caching) và quy hoạch tốc độ điểm–vị trí nhiều cấp cho chuyển động liên tục, mượt mà.
Chạy Windows & Linux — hỗ trợ cả Windows và Linux với thư viện hàm API, thuận tiện tích hợp vào máy tính công nghiệp.

Card điều khiển chuyển động Leadshine 3000 Series DMC3000 và DMC-E3000 tầm trung

Thông số kỹ thuật Leadshine DMC3000

Thông số theo trang sản phẩm Leisai/Leadshine dòng 3000 Series (DMC3000 kiểu xung PCI & DMC-E3000 bus EtherCAT).

Thông số	DMC3000	DMC-E3000
Kiểu điều khiển	Kiểu xung (pulse), cắm PCI	Bus EtherCAT
Số trục tối đa	16 trục xung tốc độ cao (onboard)	mở rộng tới 256 trục
Chu kỳ điều khiển / bus	chu kỳ điều khiển 125µs	chu kỳ bus tối thiểu 62.5µs
Ngõ vào/ra (I/O)	48 ngõ vào / 32 ngõ ra tích hợp	I/O mở rộng qua node EtherCAT
Tốc độ lệnh	tương tác lệnh mức 2µs, truyền lệnh tốc độ cao	đệm lệnh (instruction caching)
Quy hoạch tốc độ	điểm–vị trí nhiều cấp	điểm–vị trí nhiều cấp
Hệ điều hành / lập trình	Windows, Linux; thư viện hàm API	thư viện hàm API, kế thừa xuyên dòng

Catalog PDF

📄 Xem / Tải Catalog PDF

So sánh sản phẩm

Tiêu chí	DMC3000 (Xung)	DMC-E3000 (EtherCAT)
Giao tiếp	xung (pulse), PCI	bus EtherCAT
Số trục	16 trục xung	mở rộng tới 256 trục
Chu kỳ	chu kỳ điều khiển 125µs	chu kỳ bus 62.5µs
I/O tại chỗ	48 vào / 32 ra tích hợp	mở rộng qua node EtherCAT
Thế mạnh	hiệu năng xung, nhiều I/O sẵn, chi phí tốt	đa trục, đồng bộ, dự phòng mạng
Chọn khi	giữ giao tiếp xung, tối ưu chi phí	hệ đa trục cần EtherCAT tầm trung

So sánh hai bản trong dòng 3000 Series để chọn theo giao tiếp và quy mô hệ trục.

Hướng dẫn chọn cấu hình (Selection Guide)

Chọn card 3000 Series theo kiểu giao tiếp và quy mô hệ trục; số liệu suy từ trang sản phẩm Leisai/Leadshine.

Yêu cầu ứng dụng	Khuyến nghị cấu hình	Engineering Reason
Hệ giữ giao tiếp xung, tầm trung, tối ưu chi phí, tới 16 trục	DMC3000 (xung PCI)	16 trục xung onboard, 48I/32O, chu kỳ 125µs, tương tác lệnh 2µs.
Cần nhiều I/O tại chỗ cho cảm biến và logic máy	DMC3000 với 48I/32O	48 ngõ vào / 32 ngõ ra tích hợp sẵn, giảm module mở rộng ngoài.
Hệ đa trục lớn hơn 16 trục, cần mạng EtherCAT đồng bộ	DMC-E3000 (EtherCAT)	mở rộng tới 256 trục, chu kỳ bus 62.5µs, dự phòng mạng.
Gia công quỹ đạo laser/cắt cao cấp đòi hỏi độ mượt cao nhất	DMC5X10 / DMC-E5000	dòng 5000 cao cấp, look-ahead + PSO, hiệu năng quỹ đạo cao hơn.

Ứng dụng thực tế

Máy CNC mini, máy khắc, máy cắt và thiết bị định vị PC-based giữ giao tiếp xung.
Máy đóng gói, dán nhãn, lắp ráp cần 16 trục và nhiều ngõ vào/ra tại chỗ.
Thiết bị điện tử – bán dẫn cần đáp ứng lệnh nhanh 2µs và quy hoạch tốc độ nhiều cấp.
Nâng cấp máy cũ dùng driver servo/bước nhận xung, cần card PC-based nhiều trục.

Câu hỏi thường gặp (FAQ)

DMC3000 điều khiển bao nhiêu trục và có bao nhiêu I/O?
DMC3000 điều khiển 16 trục xung tốc độ cao tích hợp sẵn trên bo mạch (onboard) và có 48 ngõ vào / 32 ngõ ra đa dụng cho logic máy tại chỗ.

DMC3000 và DMC-E3000 khác nhau ở điểm nào?
Cả hai đều thuộc dòng 3000 Series tầm trung. DMC3000 là kiểu xung (pulse) cắm PCI cho 16 trục, còn DMC-E3000 là kiểu bus EtherCAT mở rộng tới 256 trục. Chọn DMC3000 khi giữ giao tiếp xung và tối ưu chi phí, chọn DMC-E3000 cho hệ đa trục lớn qua EtherCAT.

Chu kỳ điều khiển và tốc độ lệnh của DMC3000 là bao nhiêu?
DMC3000 có chu kỳ điều khiển 125µs và tốc độ tương tác lệnh mức 2µs nhờ cơ chế truyền lệnh tốc độ cao, cho đáp ứng chuyển động nhanh và độ trễ thấp.

DMC3000 chạy trên hệ điều hành nào?
DMC3000 hỗ trợ Windows và Linux, sử dụng thư viện hàm API để phát triển ứng dụng điều khiển chuyển động trên máy tính công nghiệp.

Ứng dụng điển hình của DMC3000 là gì?
DMC3000 phù hợp máy CNC mini, máy khắc/cắt, máy đóng gói – dán nhãn – lắp ráp và các hệ PC-based giữ giao tiếp xung cần 16 trục cùng nhiều ngõ vào/ra tại chỗ.

Mua sản phẩm Leadshine chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của Leadshine: hotline +84.981.016.301, email info@meshitech.com để được tư vấn chọn stepper/servo drive, động cơ và bộ điều khiển phù hợp.
