Động Cơ Tuyến Tính LCF2 Series – Giải Pháp Vận Chuyển Tải Trọng Lớn Cho Phòng Sạch

LCF2 Series là dòng động cơ tuyến tính lõi sắt (iron core linear motor) đạt chuẩn phòng sạch, được thiết kế cho các dây chuyền tự động hóa cần lực đẩy lớn và độ tinh khiết không khí nghiêm ngặt. MES HI-TECH là đại lý phân phối chính hãng TOYO tại thị trường Việt Nam, đồng hành cùng khách hàng từ tư vấn lựa chọn đến thiết kế, tích hợp hệ thống hoàn chỉnh.

Mục lục

• ⚙️ Tổng quan sản phẩm
• 🔧 Nguyên lý hoạt động
• ⚙️ Cấu tạo
• ✨ Đặc điểm nổi bật
• 📊 Thông số kỹ thuật
• 🏭 Ứng dụng cụ thể
• 💰 Lợi ích
• 🛒 Hướng dẫn lựa chọn
• ❓ FAQ

⚙️ Tổng quan sản phẩm

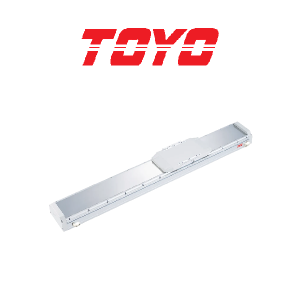

LCF2 là biến thể phòng sạch của dòng động cơ tuyến tính lõi sắt lực đẩy cao thuộc danh mục TOYO, gồm 5 kích cỡ: LCF2-15, LCF2-20, LCF2-30, LCF2-45 và LCF2-75. Sản phẩm hướng đến các nhà máy cần vận chuyển vật thể có khối lượng lớn trong môi trường yêu cầu độ sạch nghiêm ngặt, như sản xuất bán dẫn hoặc thiết bị y tế vô trùng.

🔧 Nguyên lý hoạt động

LCF2 hoạt động dựa trên cấu trúc động cơ tuyến tính lõi sắt (iron core), kết hợp với hệ thống ngăn chặn hạt bụi chủ động. Hai cổng hút chân không (dual vacuum suction ports) tạo vùng áp suất âm bên trong bộ truyền động, giúp thu gom hạt bụi phát sinh trong quá trình chuyển động trước khi thoát ra môi trường phòng sạch, đáp ứng tiêu chuẩn ISO Class 4 (Class 10/100).

⚙️ Cấu tạo

Dải chắn thép không gỉ (Stainless steel strip seals)

Ngăn bụi từ bên ngoài xâm nhập vào khu vực truyền động, đồng thời chịu được các hóa chất tẩy rửa thường dùng trong dây chuyền bán dẫn và thiết bị y tế.

Hệ thống hút chân không kép

Hai cổng chân không tích hợp tạo áp suất âm, chủ động hút và loại bỏ hạt bụi phát sinh từ chuyển động cơ khí.

Mỡ bôi trơn chuyên dụng cho phòng sạch

Loại mỡ có độ thoát khí thấp (low-outgassing), giảm nguy cơ nhiễm bẩn trong môi trường chân không hoặc vô trùng, đảm bảo độ bền lâu dài.

✨ Đặc điểm nổi bật

Ngăn chặn hạt bụi chủ động

Hệ thống hút chân không kép đảm bảo khả năng tương thích với các môi trường nhạy cảm đạt ISO Class 4.

Không gian phòng sạch rộng

Hành trình tiêu chuẩn theo từng model đạt tới hơn 3.3m; theo công bố của TOYO, một số cấu hình đặc biệt có thể đạt hành trình tối đa 4.7m — thông số chính xác cho từng đơn hàng sẽ phụ thuộc vào cấu hình đặt riêng.

Mật độ lực đẩy cao

Mạch từ lõi sắt tối ưu cho phép đạt lực đẩy đỉnh tới 1523N (model LCF2-75), phù hợp gia tốc nhanh cho tải trọng lớn.

Khả năng chống ăn mòn

Vật liệu và lớp phủ đặc biệt giúp chịu được các hóa chất vệ sinh dùng trong dây chuyền bán dẫn và lắp ráp thiết bị y tế.

📊 Thông số kỹ thuật

Thông số	LCF2-15	LCF2-20	LCF2-30	LCF2-45	LCF2-75
Kích thước thân (Rộng x Cao, mm)	215 x 151	237 x 152	237 x 152	297 x 151	297 x 151
Độ lặp lại (mm)	±0.002
Tải trọng tối đa (kg)	20	40	54	90	120
Lực đẩy đỉnh (N)	266	510	713	1128	1523
Lực đẩy định mức (N)	59	113	158	250	340
Hành trình tối đa (mm)	3024	3018	3018	3019	3316
Tốc độ tối đa (mm/s)	2500
Gia tốc tối đa (G)	1

Ghi chú: tải trọng và lực đẩy tối đa được xác định theo tuổi thọ L10; để tính toán cho ứng dụng cụ thể, vui lòng liên hệ MES HI-TECH.

🏭 Ứng dụng cụ thể

• Sản xuất bán dẫn: xử lý wafer tốc độ cao, kiểm tra quang khắc, lắp ráp IC trong môi trường vô trùng
• Lắp ráp thiết bị y tế: định vị chính xác cho chẩn đoán tự động và linh kiện phẫu thuật vô trùng
• Đóng gói dược phẩm: phân loại và vận chuyển vô trùng tốc độ cao cho sản phẩm y tế số lượng lớn
• Màn hình phẳng (Flat Panel Display): xử lý và kiểm tra kính khổ lớn trong cell sản xuất siêu sạch

💰 Lợi ích khi triển khai cùng MES HI-TECH

• Giảm chi phí vận hành nhờ tư vấn đúng cấu hình ngay từ đầu
• Tăng OEE nhờ tốc độ và độ ổn định của động cơ tuyến tính
• Giảm tần suất bảo trì nhờ hệ thống ngăn bụi chủ động
• Tối ưu ROI đầu tư nhờ tích hợp hệ thống trọn gói: PLC, Robot, Machine Vision, Commissioning, Training, After Sales

🛒 Hướng dẫn lựa chọn

Tham khảo catalog kỹ thuật chính hãng: LCF2 Series Technical Catalog (PDF). Liên hệ MES HI-TECH để được kỹ sư ứng dụng hỗ trợ chọn đúng model và cấu hình theo tải trọng, hành trình thực tế của dây chuyền.

❓ Câu hỏi thường gặp

LCF2 Series phù hợp với môi trường phòng sạch cấp độ nào?

LCF2 được thiết kế để đáp ứng tiêu chuẩn ISO Class 4 (tương đương Class 10/100), nhờ dải chắn thép không gỉ và hệ thống hút chân không kép giúp kiểm soát hạt bụi phát sinh trong quá trình vận hành. Đây là lựa chọn phù hợp cho các dây chuyền sản xuất bán dẫn, thiết bị y tế hoặc dược phẩm yêu cầu độ sạch nghiêm ngặt.

Sự khác biệt giữa các model LCF2-15, 20, 30, 45, 75 là gì?

Các model khác nhau chủ yếu về kích thước thân, tải trọng tối đa và lực đẩy. LCF2-15 có tải trọng tối đa 20kg, trong khi LCF2-75 đạt tới 120kg với lực đẩy đỉnh 1523N. Việc chọn model phù hợp phụ thuộc vào tải trọng thực tế, hành trình cần thiết và yêu cầu tốc độ của dây chuyền.

Độ lặp lại của LCF2 Series là bao nhiêu?

Theo công bố của TOYO, tất cả các model trong dòng LCF2 đều đạt độ lặp lại ±0.002mm, đảm bảo độ chính xác cao cho các ứng dụng định vị nhạy cảm như lắp ráp linh kiện bán dẫn hoặc thiết bị y tế.

LCF2 có thể tích hợp với hệ thống điều khiển nào?

Trang sản phẩm gốc không công bố chi tiết bộ điều khiển đi kèm LCF2; thông số này sẽ phụ thuộc vào từng phiên bản và cấu hình đặt hàng. Quý khách nên liên hệ trực tiếp MES HI-TECH hoặc TOYO để được tư vấn bộ điều khiển tương thích cho ứng dụng cụ thể.

MES HI-TECH hỗ trợ những gì ngoài việc cung cấp sản phẩm?

MES HI-TECH không chỉ phân phối sản phẩm chính hãng TOYO mà còn tư vấn lựa chọn model phù hợp, thiết kế tích hợp hệ thống, lập trình PLC, tích hợp Robot và Machine Vision, thực hiện Commissioning, đào tạo vận hành (Training) và hỗ trợ sau bán hàng (After Sales Service).
