Driver Động Cơ Bước Leadshine DM – Digital Stepper Drive Điều Khiển Số Chống Cộng Hưởng

Driver động cơ bước Leadshine DM (Digital Stepper Drive): dải 12–240VAC/VDC, dòng tới 11.7A, vi bước tới 51.200, chống cộng hưởng, auto-tuning NEMA 11–34. Chính

Mô tả

Driver Động Cơ Bước Leadshine DM – Digital Stepper Drive Điều Khiển Số Chống Cộng Hưởng

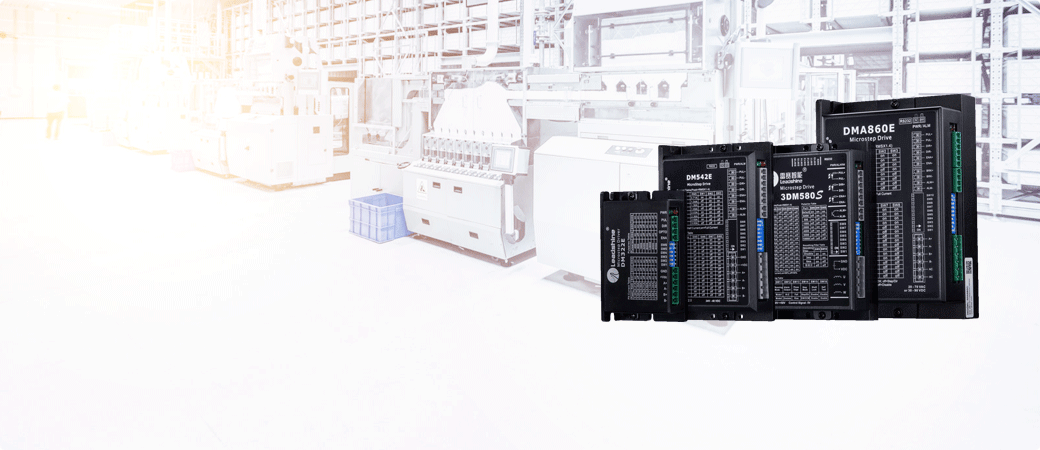

Driver động cơ bước Leadshine DM digital stepper drive chính hãng

Driver động cơ bước Leadshine DM là dòng driver (bộ điều khiển) động cơ bước điều khiển số của Leadshine — thiết kế đơn giản, cài đặt bằng DIP switch, tích hợp thuật toán chống cộng hưởng và auto-tuning, phủ dải công suất rộng từ NEMA 11 đến NEMA 34.

Tổng quan sản phẩm

Leadshine DM là họ Digital Stepper Drive (driver động cơ bước điều khiển số) phổ thông, dùng công nghệ DSP điều khiển dòng để chạy êm, ít nóng và ít ồn. Dải model rất rộng theo điện áp và dòng: DM322E (12–30VDC, 2.2A) cho động cơ nhỏ NEMA 11–17; DM542E/DM556E (20–50VDC, 4.2–5.6A) cho NEMA 17–24; DMA860E/DMA882S (18–80VAC hoặc 30–110VDC, 8.2A) cho NEMA 34; và DM1182/DM2282 (70–240VAC) cho tải lớn. Có cả bản 3 pha (3DM580S, 3DM883, 3DM2283) và bản tích hợp I/O, analog, CANopen. Vi bước cài đặt tới 51.200 xung/vòng, tần số xung vào tối đa 200–500 KHz.

Tính năng nổi bật

Điều khiển số, cài đặt đơn giản — chỉnh dòng và vi bước qua DIP switch, có cổng RS232 để tinh chỉnh tham số khi cần.
Chống cộng hưởng (Anti-Resonance) — tối ưu mô-men, chuyển động cực êm, giảm phát nhiệt và tiếng ồn động cơ.
Auto-tuning — tự nhận và tối ưu cho động cơ bước NEMA 11, 14, 16, 17, 23, 24 (và tới NEMA 34 với bản dòng cao).
Vi bước tới 51.200 — 16 mức phân giải vi bước (200–51.200 xung/vòng) chọn bằng DIP switch cho chuyển động mượt, độ phân giải cao.
Soft-start & cách ly quang — khởi động mềm không giật khi cấp nguồn, tín hiệu điều khiển cách ly quang (PUL/DIR/ENA), có ngõ ra báo lỗi.
Dải điện áp/dòng rộng — từ 12VDC tới 240VAC, dòng đỉnh 0.5–11.7A, phủ trọn động cơ bước nhỏ tới lớn; giảm dòng nghỉ 50/90% tiết kiệm điện.

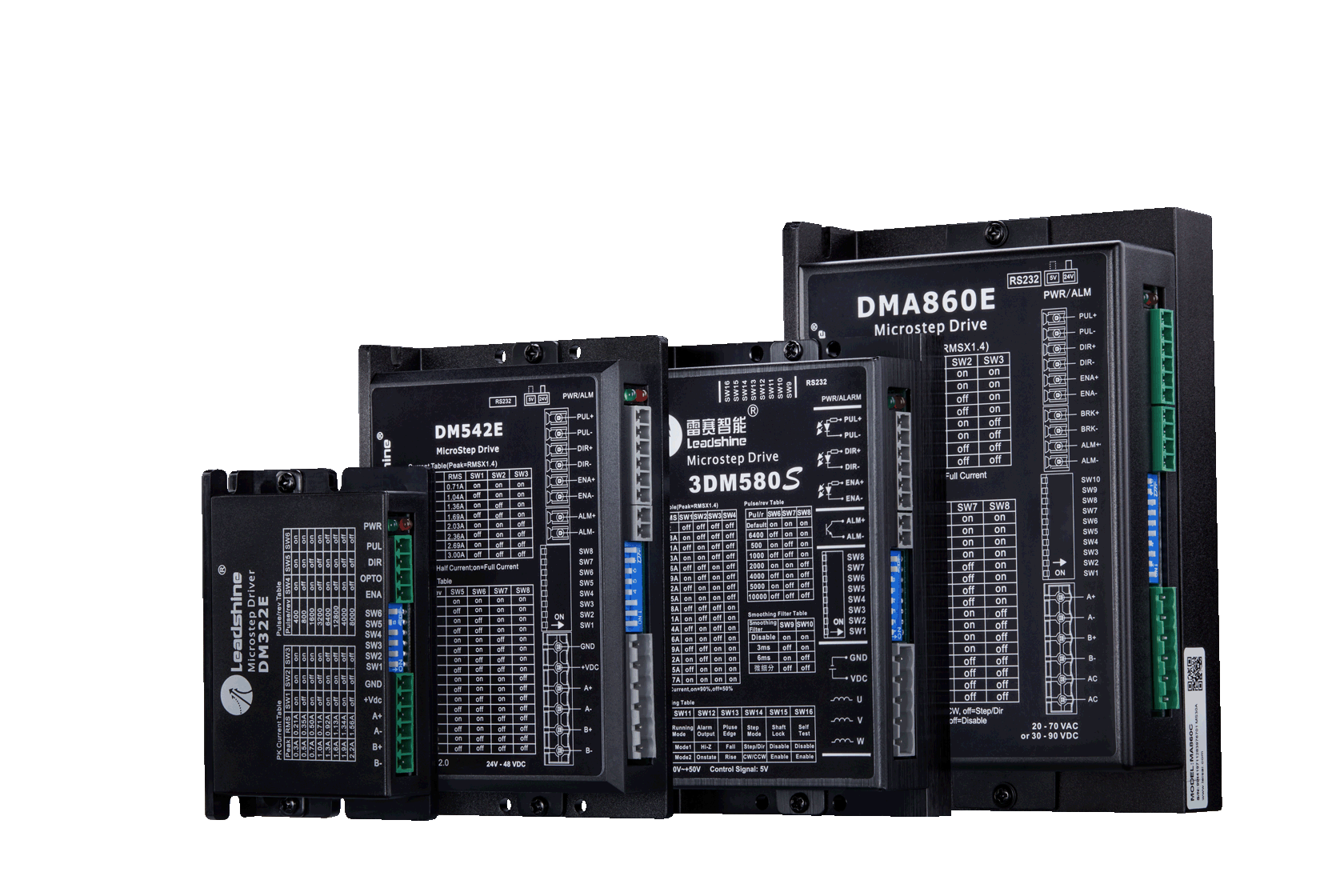

Bộ điều khiển động cơ bước Leadshine DM series điều khiển số vi bước

Thông số kỹ thuật Leadshine DM

Thông số theo datasheet chính hãng Leadshine DM Series (Digital Stepper Drive). Chọn bản theo điện áp nguồn và dòng động cơ.

Thông số	DM322E	DM542E	DM556E	DMA882S
Điện áp cấp	12–30 VDC	20–50 VDC	20–50 VDC	18–80 VAC / 30–110 VDC
Dòng ra đỉnh	2.2 A	4.2 A	5.6 A	8.2 A
Tần số xung vào tối đa	70 KHz	200 KHz	200 KHz	200 KHz
Điện áp logic tín hiệu	5 / 24 VDC	5 / 24 VDC	5 / 24 VDC	5 / 24 VDC
Chế độ điều khiển	PUL&DIR / CW&CCW	PUL&DIR / CW&CCW	PUL&DIR / CW&CCW	PUL&DIR / CW&CCW
Vi bước tối đa	tới 51.200	tới 51.200	tới 51.200	tới 51.200
Động cơ khuyến nghị	NEMA 11–17	NEMA 17–23	NEMA 23–24	NEMA 34

Catalog PDF

📄 Xem / Tải Catalog PDF

So sánh sản phẩm

Tiêu chí	DM (Digital)	EM (Enhanced)	CS (Closed Loop)
Kiểu điều khiển	hở (open-loop) số	hở, tối ưu êm/tốc	kín (closed-loop) có encoder
Chống mất bước	không phản hồi	không phản hồi	có — không mất bước
Vi bước tối đa	51.200	51.200	tới 51.200
Điểm mạnh	đơn giản, kinh tế	êm & tốc cao hơn	mô-men ổn định, không mất bước
Chọn khi	ứng dụng phổ thông	cần êm/nhanh hơn	tải biến thiên, cần chắc chắn

Hướng dẫn chọn cấu hình (Selection Guide)

Chọn driver DM theo điện áp nguồn và dòng/kích thước động cơ bước; số liệu suy từ datasheet DM Series.

Yêu cầu ứng dụng	Khuyến nghị cấu hình	Engineering Reason
Động cơ bước nhỏ NEMA 11–17, nguồn 24VDC	DM322E / DM542E	12–50VDC, dòng 2.2–4.2A vừa động cơ nhỏ, chi phí tối ưu.
Động cơ NEMA 23–24, cần mô-men trung bình	DM556E	20–50VDC, dòng tới 5.6A, tần số 200KHz cho tốc độ tốt.
Động cơ lớn NEMA 34, tải nặng	DMA860E / DMA882S	cấp AC/DC cao (tới 110VDC), dòng 8.2A giữ mô-men ở tốc cao.
Cần bus mạng CANopen hoặc I/O tích hợp	DMA882-CAN / bản IO	hỗ trợ CANopen hoặc điều khiển bằng I/O + analog, giảm dây.

Ứng dụng thực tế

Điều khiển động cơ bước trong máy CNC mini, máy khắc, máy cắt và máy in 3D.
Hệ định vị XY, cấp phôi, băng tải chỉ số trong dây chuyền tự động hóa.
Máy đóng gói, máy dán nhãn, máy dệt và thiết bị y sinh cần chuyển động chính xác.
Ứng dụng cần chuyển động êm, ít ồn và ít phát nhiệt nhờ thuật toán chống cộng hưởng.

Câu hỏi thường gặp (FAQ)

Driver Leadshine DM điều khiển được động cơ bước cỡ nào?
Tùy model: DM322E cho NEMA 11–17, DM542E/DM556E cho NEMA 17–24, còn DMA860E/DMA882S và DM1182/DM2282 cho tới NEMA 34. Dòng ra đỉnh trải từ 2.2A đến 11.7A.

DM cài đặt dòng và vi bước như thế nào?
Cài trực tiếp bằng DIP switch trên driver: chọn dòng động cơ và mức vi bước (16 mức, 200–51.200 xung/vòng). Cần tinh chỉnh sâu hơn thì dùng cổng RS232 và phần mềm của Leadshine.

Chống cộng hưởng (Anti-Resonance) trên DM có tác dụng gì?
Thuật toán chống cộng hưởng triệt tiêu dao động ở dải tốc độ trung bình, giúp động cơ chạy êm hơn, giữ mô-men tốt hơn và giảm phát nhiệt, giảm tiếng ồn.

DM nhận nguồn AC hay DC?
Cả hai, tùy model: bản nhỏ (DM322E–DM556E) dùng DC 12–50V; bản lớn (DMA860E/DMA882S) dùng 18–80VAC hoặc 30–110VDC; DM1182/DM2282 dùng 70–240VAC.

DM khác EM và CS ở điểm nào?
DM là driver bước điều khiển số hở, đơn giản và kinh tế. EM tối ưu độ êm/tốc độ. CS là closed-loop (có encoder phản hồi) nên không mất bước, phù hợp tải biến thiên cần chắc chắn.
