Mô tả

Driver Servo Leadshine EL7 – AC Servo Drive EtherCAT/RS485/Pulse 220V & 380V

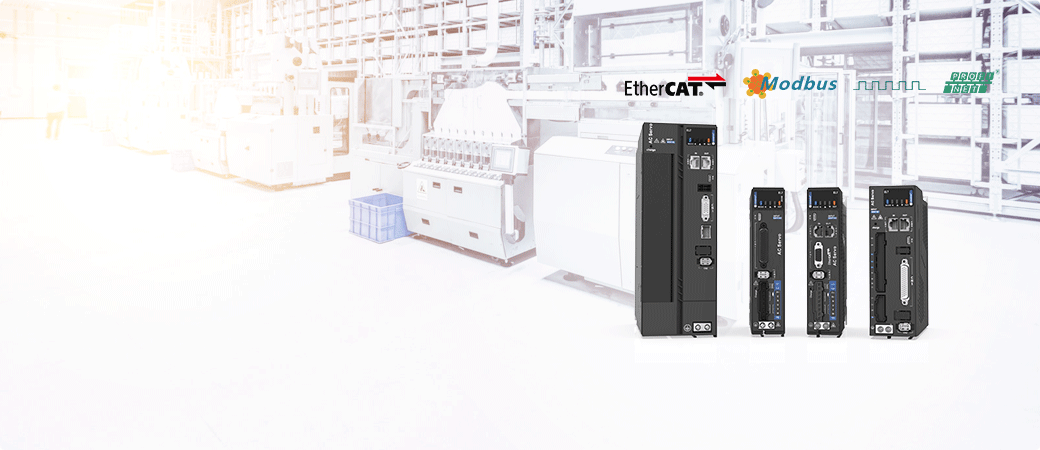

Driver servo Leadshine EL7 AC servo drive chính hãng

Driver servo Leadshine EL7 là dòng driver (bộ điều khiển) servo AC tiêu chuẩn của Leadshine — dải công suất rất rộng từ 400W tới 7.5kW, có cả bản 220V và 380V, hỗ trợ EtherCAT/RS485/xung, encoder 23-bit cùng thuật toán chống rung và tự chỉnh (auto-tuning) cho đa số ứng dụng công nghiệp.

Tổng quan sản phẩm

Leadshine EL7 là họ AC Servo Drive (driver servo AC) tiêu chuẩn đi cùng động cơ servo ELM1/ELM2. Bản 220V phủ 400W–2000W (mô-tơ 50W–2000W), bản 380V phủ 750W–7500W, nguồn cấp 220VAC 1-pha/3-pha hoặc 380VAC 3-pha. Có nhiều phiên bản giao tiếp: EC (EtherCAT, ví dụ EL7-EC750S), RS (Modbus RTU RS485 + xung, ví dụ EL7-RS750P), cùng điều khiển analog. Encoder phản hồi 23-bit (từ trường/quang, hỗ trợ bản không cần pin) độ phân giải cao. Driver có đủ chế độ vị trí/tốc độ/mô-men (PP, CSP/PV, CSV/PT, CST/HM), Model Following Control, chống rung bằng bộ lọc notch, bù ma sát, so sánh vị trí, tự chỉnh LTune và băng thông vòng tốc độ tới 3.5kHz. I/O cấu hình: bản EC 4 DI/3 DO + 2 touch probe, bản RS 8 DI/5 DO + analog.

Tính năng nổi bật

Dải công suất & điện áp rất rộng — bản 220V 400W–2000W và bản 380V tới 7500W, nguồn 220VAC 1/3-pha hoặc 380VAC 3-pha, phủ từ trục nhỏ tới tải nặng.
Đa giao tiếp EtherCAT / RS485 / xung / analog — bản EC chạy bus EtherCAT, bản RS dùng Modbus RTU (RS485) + xung + chiều, dễ ghép PLC và motion controller.
Encoder 23-bit, hỗ trợ không cần pin — phản hồi 23-bit từ trường/quang cho định vị mượt, có tùy chọn battery-free giảm bảo trì.
Chống rung & tự chỉnh thông minh — bộ lọc notch chống rung, Model Following Control, bù ma sát và tự chỉnh LTune giúp cài đặt nhanh, chạy êm.
Đáp ứng động cao 3.5kHz — băng thông vòng tốc độ tới 3.5kHz cùng nguồn cấp kép độc lập, bám lệnh nhanh và ổn định.
Cổng USB Type-C, so sánh vị trí — tinh chỉnh nhanh qua USB Type-C, có touch probe và chức năng so sánh vị trí cho ứng dụng bắt vị trí tốc độ cao.

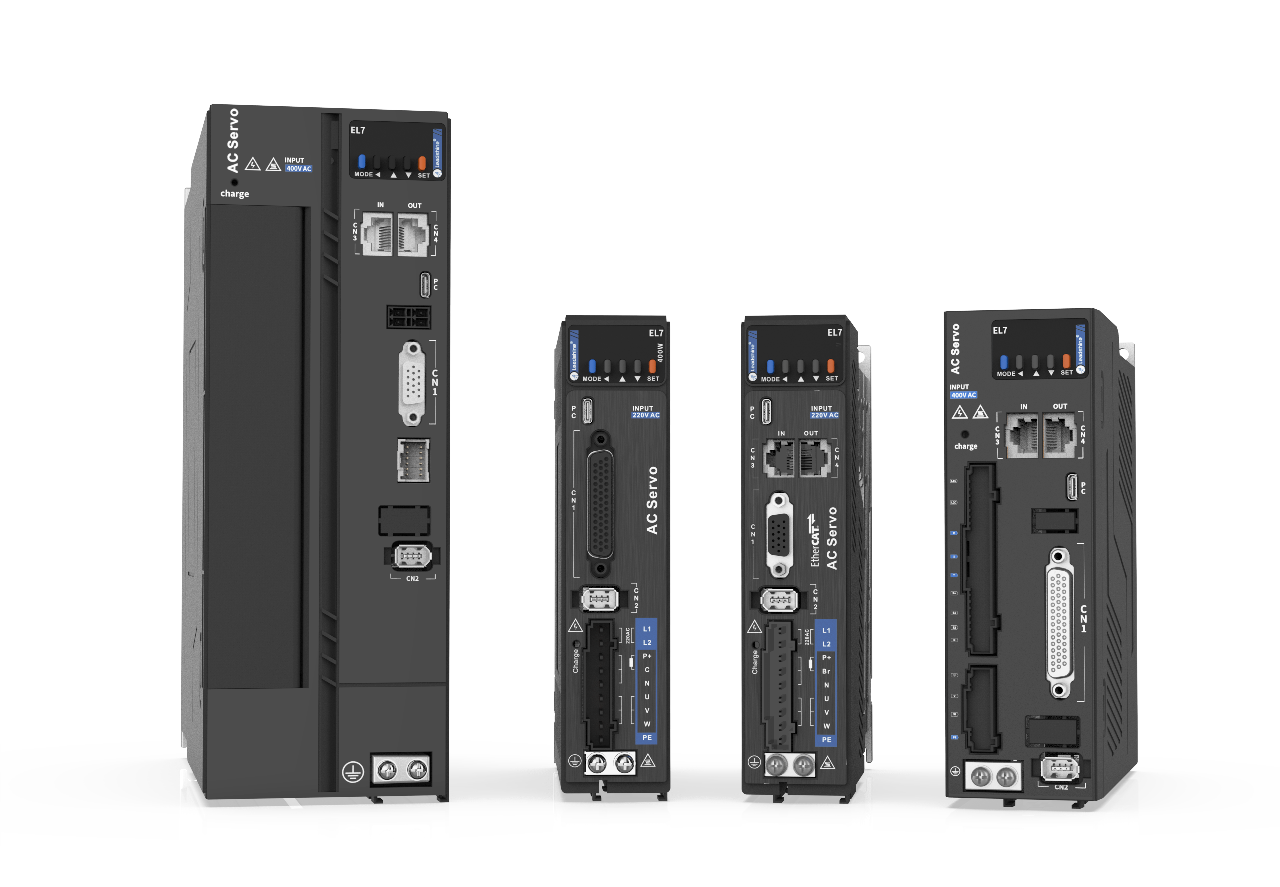

Bộ điều khiển servo Leadshine EL7 series EtherCAT RS485 encoder 23-bit

Thông số kỹ thuật Leadshine EL7

Thông số theo tài liệu chính hãng Leadshine EL7 Series (AC Servo). Mô-men là của mô-tơ ELM ghép cặp ở 3000rpm; chọn bản 220V hoặc 380V, giao tiếp EC/RS.

Thông số	EL7-EC400S	EL7-EC750S	EL7-EC1000S	EL7-EC2000S
Công suất định mức	0.4 kW	0.75 kW	1.0 kW	2.0 kW
Nguồn cấp	220VAC 1-pha/3-pha	220VAC 1-pha/3-pha	220VAC 1-pha/3-pha	220VAC 1-pha/3-pha
Dòng định mức	2.8 Arms	5.5 Arms	7.0 Arms	12 Arms
Dòng đỉnh	9.3 Arms	16.6 Arms	21.0 Arms	36 Arms
Mô-men định mức (mô-tơ 3000rpm)	≈1.27 N·m	≈2.39 N·m	≈3.18 N·m	≈6.37 N·m
Tốc độ định mức	3000 rpm	3000 rpm	3000 rpm	3000 rpm
Độ phân giải encoder	23-bit	23-bit	23-bit	23-bit
Giao tiếp/bus	EtherCAT	EtherCAT	EtherCAT	EtherCAT

Catalog PDF

📄 Xem / Tải Catalog PDF

So sánh sản phẩm

Tiêu chí	EL8 (High-End)	EL7 (Standard)	EL6 (Economical)
Phân khúc	cao cấp, hiệu năng đỉnh	tiêu chuẩn, cân bằng	kinh tế, phổ thông
Dải công suất	0.4–2.0 kW (220VAC)	0.4–2.0 kW (220V) & 0.75–7.5 kW (380V)	0.4–2.0 kW (220VAC 1-pha)
Giao tiếp/bus	EtherCAT / RS485 / xung / analog	EtherCAT / RS485 / xung / analog	EtherCAT / CANopen / RS485 / xung
An toàn STO	STO SIL3 tích hợp	tùy bản	không nhấn mạnh
Encoder	23-bit + full closed-loop	23-bit	23-bit
Chọn khi	gia công/robot chính xác, an toàn cao	đa số ứng dụng công nghiệp, dải 380V rộng	chi phí tối ưu, tải nhẹ–vừa

Hướng dẫn chọn cấu hình (Selection Guide)

Chọn driver servo EL7 theo công suất/điện áp và kiểu giao tiếp; số liệu suy từ tài liệu EL7 Series.

Yêu cầu ứng dụng	Khuyến nghị cấu hình	Engineering Reason
Trục nhỏ 400–750W, nguồn 220V, hệ đa trục EtherCAT	EL7-EC400S / EL7-EC750S	220VAC 1/3-pha, dòng 2.8–5.5A, EtherCAT đồng bộ, encoder 23-bit.
Điều khiển bằng PLC xung hoặc RS485	EL7-RS750P … EL7-RS2000P	Modbus RTU (RS485) + xung + chiều, I/O 8 DI/5 DO tiện ghép hệ cũ.
Tải nặng, công suất lớn cần nguồn 3-pha 380V	EL7 bản 380V (tới 7.5kW)	phủ 750W–7500W ở 380VAC 3-pha cho máy công suất lớn.
Ứng dụng cần chống rung, tự chỉnh nhanh	EL7-EC…S (Model Following + LTune)	bộ lọc notch chống rung, tự chỉnh LTune, băng thông 3.5kHz.

Ứng dụng thực tế

Máy đóng gói, máy dệt và dây chuyền sản xuất cần chuyển động chính xác, ổn định.
Máy CNC router, máy cắt/khắc và máy công cụ với đa dạng công suất trục.
Hệ logistics – phân loại (sorter), băng tải chỉ số và cấp phôi tự động.
Thiết bị công suất lớn dùng nguồn 380V 3-pha như máy ép, máy in công nghiệp.
Cánh tay robot và hệ định vị đa trục đồng bộ qua EtherCAT.

Câu hỏi thường gặp (FAQ)

Driver servo Leadshine EL7 có dải công suất và điện áp nào?
EL7 có bản 220V phủ 400W–2000W và bản 380V phủ 750W–7500W. Nguồn cấp 220VAC 1-pha/3-pha hoặc 380VAC 3-pha, phù hợp từ trục nhỏ đến tải nặng.

EL7 hỗ trợ những chuẩn giao tiếp gì?
EL7 hỗ trợ EtherCAT (bản EC), Modbus RTU qua RS485 kèm điều khiển xung + chiều (bản RS) và điều khiển analog, dễ ghép PLC và motion controller.

EL7 dùng encoder độ phân giải bao nhiêu?
EL7 dùng encoder phản hồi 23-bit (từ trường hoặc quang), có tùy chọn không cần pin (battery-free), cho định vị mượt và giảm bảo trì.

EL7 có chống rung và tự chỉnh không?
Có. EL7 tích hợp bộ lọc notch chống rung, Model Following Control, bù ma sát và tự chỉnh LTune, giúp cài đặt nhanh và chạy êm với băng thông vòng tốc độ tới 3.5kHz.

EL7 khác EL8 và EL6 ở điểm nào?
EL7 là bản tiêu chuẩn, cân bằng hiệu năng/chi phí với dải 380V rộng tới 7.5kW. EL8 là bản cao cấp (STO SIL3, full closed-loop) cho robot/gia công chính xác, còn EL6 là bản kinh tế 220V cho ứng dụng phổ thông.
