TOYO LGF – module tuyến tính ironless tích hợp ray dẫn hướng, tải 3 – 15 kg, lặp lại ±0.002 mm

TOYO LGF – module tuyến tính ironless tích hợp ray dẫn hướng: tải 3 – 15 kg, lực 25 – 266 N, tốc độ 2500 mm/s, lặp lại ±0.002 mm.

Mô tả

TOYO LGF – module tuyến tính ironless tích hợp ray dẫn hướng, tải 3 – 15 kg, lặp lại ±0.002 mm

TOYO LGF là module tuyến tính truyền động trực tiếp của TOYO Automation, ghép động cơ ironless với ray dẫn hướng độ cứng vững cao ngay trong một thân nhôm thấp. Dòng có hai cỡ LGF5 và LGF15 — tải 3 kg và 15 kg, lực lớn nhất 25 N và 266 N, tốc độ 2500 mm/s và độ lặp lại hãng công bố ±0.002 mm.

Tổng quan sản phẩm

TOYO LGF là dòng module tuyến tính đặt ray dẫn hướng vào thẳng khung động cơ ironless, nhờ vậy thân rất thấp mà vẫn chịu được mô men lật khi tải nhô ra khỏi bàn trượt. Vì truyền động là trực tiếp, không còn đai và không còn vít me, nên hai nguồn sai số quen thuộc biến mất: khe hở đảo chiều và độ đàn hồi của đai khi đảo chiều gấp. Cuộn dây không có lõi sắt nên không sinh lực hút răng, chuyển động ở vận tốc rất thấp không gợn — điểm quyết định với khâu quét ảnh và khâu căn chỉnh dưới kính hiển vi. Dòng có hai cỡ, cách nhau khá xa nên rất dễ chốt. LGF5 thân chỉ 57 x 48 mm, tải lớn nhất 3 kg, lực lớn nhất 25 N và lực định mức 14 N, hành trình lớn nhất 1540 mm; đây là cỡ dành cho đầu soi, đầu nhỏ giọt hay camera — những thứ nặng vài trăm gam nhưng đòi vị trí chính xác. LGF15 thân 176 x 151 mm, tải lớn nhất 15 kg, lực lớn nhất 266 N và lực định mức 59 N, hành trình lớn nhất 2520 mm; cỡ này gánh được cả cụm đầu hút nhiều vòi hoặc bàn gá phôi. Cần nhớ lực lớn nhất chỉ dùng cho pha tăng tốc: chạy liên tục phải nằm trong lực định mức 14 N và 59 N, nếu không cuộn dây tích nhiệt và vị trí trôi. Cả hai cỡ cùng tốc độ lớn nhất 2500 mm/s và gia tốc lớn nhất 1 G, cùng độ lặp lại hãng công bố ±0.002 mm. Hãng cũng công bố cơ chế tự tản nhiệt gồm cách quấn cuộn dây riêng và bàn trượt nhôm đóng vai trò tấm tản nhiệt, để giãn nở nhiệt không làm trôi vị trí khi chạy chu kỳ dày.

Tính năng nổi bật

Truyền động trực tiếp — bỏ đai và vít me nên không còn khe hở đảo chiều lẫn độ đàn hồi của đai; hãng công bố độ lặp lại ±0.002 mm cho cả hai cỡ.
Động cơ ironless, không cogging — cuộn dây không lõi sắt nên không sinh lực hút răng, chuyển động ở vận tốc rất thấp không gợn, hợp với quét ảnh và căn chỉnh dưới kính hiển vi.
Ray dẫn hướng nằm trong khung động cơ — thân LGF5 chỉ 57 x 48 mm mà vẫn chịu mô men lật, nên đặt được vào cụm quang học hay tủ thiết bị chật.
Hai cỡ tải 3 kg và 15 kg — LGF5 lực 25 N, lực định mức 14 N, hành trình tới 1540 mm; LGF15 lực 266 N, lực định mức 59 N, hành trình tới 2520 mm.
Tốc độ 2500 mm/s, gia tốc 1 G — hai con số quyết định thời gian chu kỳ; với hành trình 2520 mm của LGF15, một trục phủ hết chiều dài khay chứa mà không cần nối trục.
Tự tản nhiệt — hãng công bố cách quấn cuộn dây riêng cùng bàn trượt nhôm làm tấm tản nhiệt, giữ vị trí không trôi theo nhiệt khi chạy chu kỳ dày.

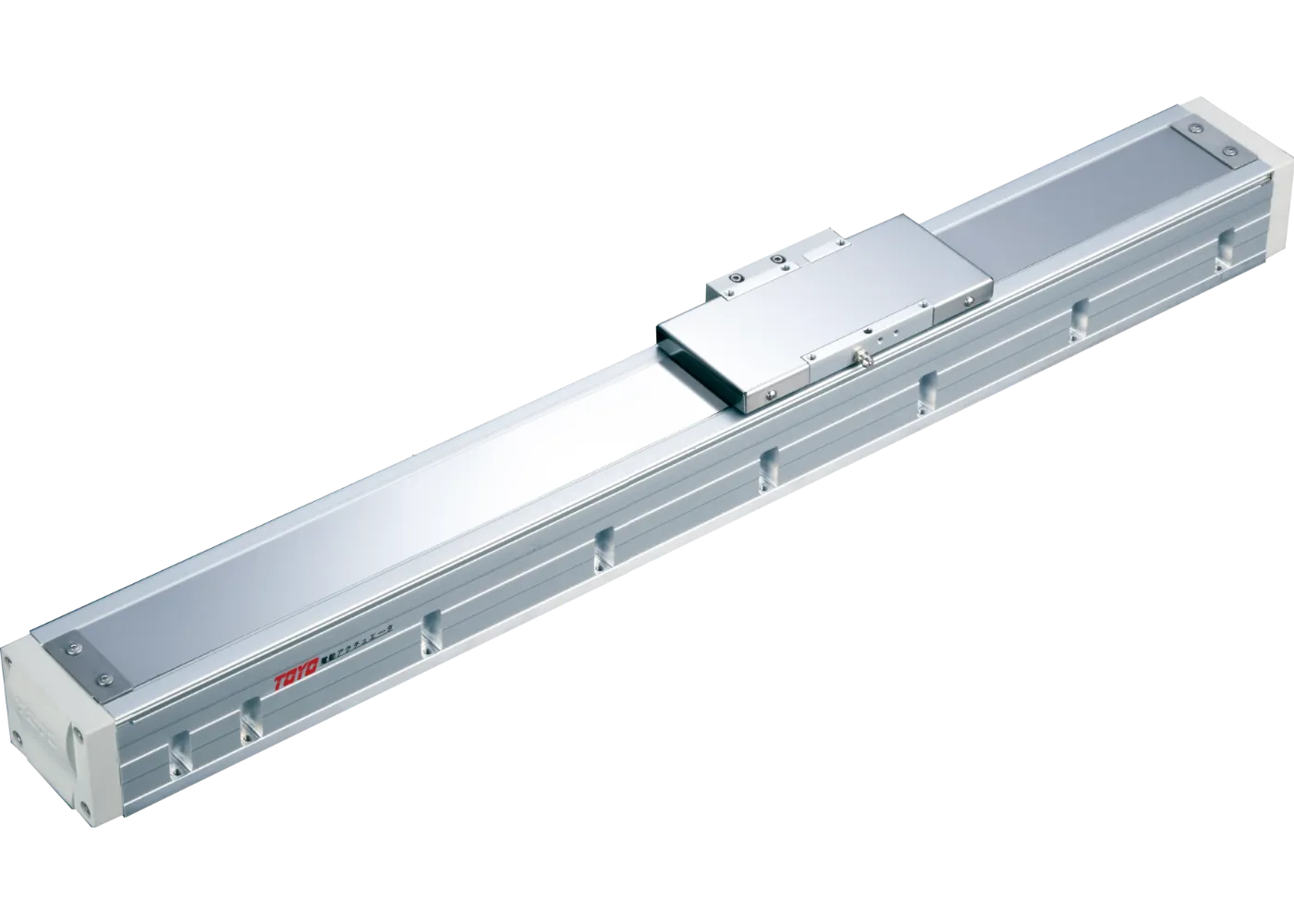

TOYO LGF module tuyến tính ironless tích hợp ray dẫn hướng, cỡ LGF15 thân 176 x 151 mm

Thông số kỹ thuật TOYO LGF

Thông số	Giá trị
Product Size (W x H mm)	57 x 48 · 176 x 151
Maximum Payload (kg)	3 · 15
Maximum Thrust (N)	25 · 266
Rated Thrust (N)	14 · 59
Maximum Travel (mm)	1540 · 2520
Maximum Speed (mm/s)	2500
Maximum Acceleration (G)	1

Các mã trong dòng TOYO LGF

Mã sản phẩm	Khác biệt
LGF5	Thân 57 x 48 mm, tải 3 kg, lực lớn nhất 25 N, lực định mức 14 N, hành trình tới 1540 mm
LGF15	Thân 176 x 151 mm, tải 15 kg, lực lớn nhất 266 N, lực định mức 59 N, hành trình tới 2520 mm

Catalog PDF

📄 Xem / Tải Catalog PDF

Hướng dẫn chọn cấu hình (Selection Guide)

Bảng dưới chỉ dùng con số hãng công bố cho dòng TOYO LGF; chốt theo tải và lực định mức trước, hành trình kiểm sau.

Yêu cầu ứng dụng	Khuyến nghị cấu hình	Engineering Reason
Đầu soi, camera hoặc kim nhỏ giọt dưới 3 kg	LGF5	Thân 57 x 48 mm đặt vừa trong cụm quang học; lực định mức 14 N đủ cho tải nhẹ chạy liên tục mà cuộn dây không nóng.
Tải 5 – 15 kg, cụm đầu hút nhiều vòi	LGF15	Tải 15 kg và lực định mức 59 N cho biên an toàn khi chạy chu kỳ dày; lực lớn nhất 266 N dành riêng cho pha tăng tốc.
Quãng chạy trên 1540 mm	LGF15	Hành trình lớn nhất của LGF5 dừng ở 1540 mm; LGF15 kéo tới 2520 mm nên không phải ghép hai trục nối tiếp.
Quét ảnh hoặc đo lường ở vận tốc rất thấp	LGF5 hoặc LGF15	Động cơ ironless không có cogging nên vận tốc thấp giữ đều, tránh vệt sọc do gợn lực trên ảnh quét.

Ứng dụng thực tế

Bán dẫn và điện tử: gắp đặt linh kiện trên bo mạch, soi wafer và căn chỉnh chính xác — độ lặp lại ±0.002 mm hãng công bố cho TOYO LGF giữ đầu công tác về đúng một điểm qua hàng nghìn chu kỳ.
Tự động hóa phòng thí nghiệm: LGF5 thân 57 x 48 mm đặt vừa trong tủ thiết bị chẩn đoán, tải 3 kg đủ mang kim hút và cụm van chia mẫu.
In công nghiệp và quét mã: phun keo, in phủ trên bo mạch và quét mã vạch tốc độ cao, tận dụng tốc độ 2500 mm/s cùng chuyển động không cogging để nét in không bị gợn.
Cấp phôi khay dài: LGF15 hành trình 2520 mm phủ hết chiều dài khay, tải 15 kg gánh cả cụm đầu hút nhiều vòi mà vẫn giữ gia tốc trong 1 G.

Câu hỏi thường gặp (FAQ)

TOYO LGF có mấy cỡ và khác nhau ra sao?
Hai cỡ. LGF5 thân 57 x 48 mm, tải 3 kg, lực lớn nhất 25 N, lực định mức 14 N, hành trình lớn nhất 1540 mm. LGF15 thân 176 x 151 mm, tải 15 kg, lực lớn nhất 266 N, lực định mức 59 N, hành trình lớn nhất 2520 mm.

Lực lớn nhất và lực định mức dùng thế nào khi tính chọn?
Lực lớn nhất 25 N với LGF5 và 266 N với LGF15 chỉ dùng trong pha tăng tốc hoặc giảm tốc ngắn. Chạy liên tục phải nằm trong lực định mức 14 N và 59 N; vượt ngưỡng này thì cuộn dây tích nhiệt và vị trí trôi theo nhiệt độ.

Tốc độ, gia tốc và độ lặp lại là bao nhiêu?
Cả hai cỡ đạt tốc độ lớn nhất 2500 mm/s và gia tốc lớn nhất 1 G. Hãng công bố độ lặp lại ±0.002 mm, tương đương ±2 µm.

Vì sao chọn động cơ tuyến tính thay cho trục vít me hoặc đai?
Truyền động trực tiếp không có khe hở đảo chiều và không có đai giãn khi đảo chiều gấp, nên vị trí lặp lại tốt hơn và không phải bù backlash trong phần mềm. Ngoài ra không có chi tiết truyền động mài mòn, hợp với môi trường sạch.

Có phải lắp thêm ray dẫn hướng ngoài không?
Không. Ray dẫn hướng độ cứng vững cao đã nằm trong khung động cơ, hãng công bố kết cấu này chịu được mô men lật khi tải lệch tâm. Người lắp máy chỉ cần mặt bích gá tải lên bàn trượt.
