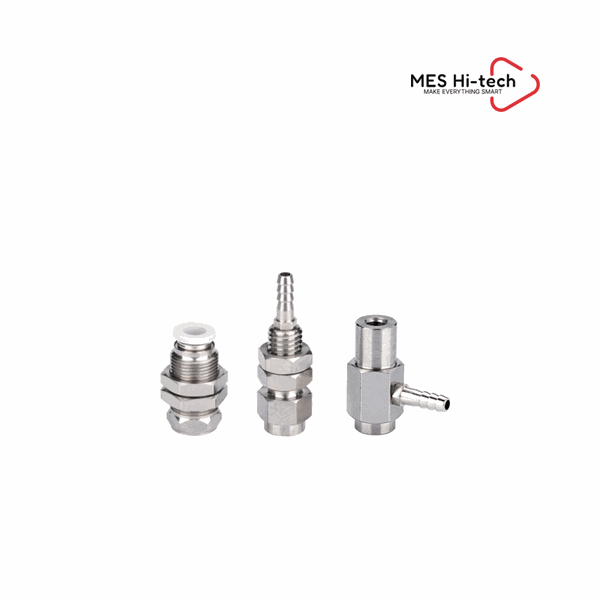

Airbest PJF – đầu nối khoá gá giác hút, 5 nhóm và 17 mã, ren M4 đến M16×1,5, 15,5 – 88,5 g

Airbest PJF: đầu nối khoá gá giác hút với 5 nhóm và 17 mã, ren lắp M4 đến M16×1,5, ren nối M5 đến G3/8, khối lượng 15,5 – 88,5 g, cỡ nhỏ cho ngành điện tử.

Mô tả

Airbest PJF – đầu nối khoá gá giác hút, 5 nhóm và 17 mã, ren M4 đến M16×1,5, 15,5 – 88,5 g

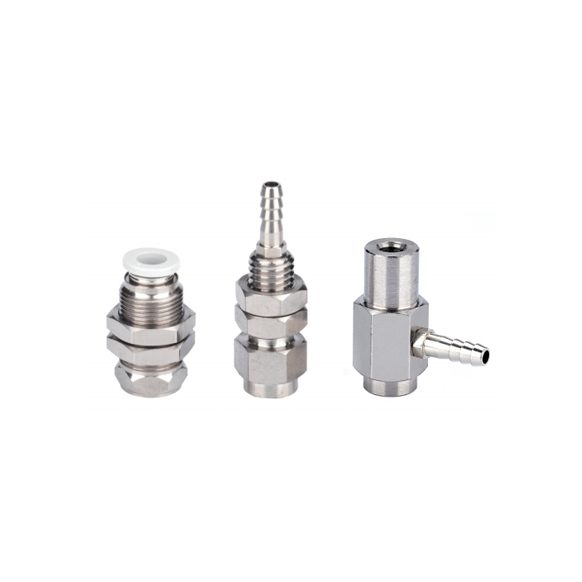

Đầu nối khoá gá giác hút Airbest PJF các kiểu ren

Airbest PJF là bộ đầu nối khoá dùng để gá giác hút, gồm 5 nhóm và 17 mã đặt hàng, ren lắp từ M4 đến M16×1,5 và khối lượng chỉ 15,5 – 88,5 g.

Tổng quan sản phẩm

Airbest PJF là nhóm chi tiết trung gian giữa giác hút và khung gá: một đầu bắt vào ren của giác hút, đầu còn lại nối vào đường chân không hoặc vào giá đỡ. Hãng gọi dòng này là locking fitting và phát hành chung một catalog cho cả họ. Trang hãng chia dòng này thành năm nhóm với ký hiệu LB6, A, B, R1 và LR1, tổng cộng 17 mã. Điểm chung là cỡ nhỏ và cấu trúc đơn giản – hãng nói rõ dòng này đặc biệt hợp cho ngành điện tử, nơi giác hút chỉ vài milimét và mọi gam khối lượng thêm vào đầu gắp đều làm chậm chu kỳ. Mã nhẹ nhất chỉ 15,5 g, mã nặng nhất 88,5 g. Dải ren cũng rất rộng: ren lắp từ M4 đến M16×1,5, ren nối chân không từ M5 tới G3/8, cộng hai nhóm R1 và LR1 có thêm cổng Rc1/8 ở bên hông. Vì phổ mã của Airbest PJF rộng như vậy, việc chọn mã nên bắt đầu từ ren sẵn có trên giác hút rồi mới đến kiểu bố trí cổng.

Tính năng nổi bật

Năm nhóm đầu nối — LB6, A, B, R1 và LR1, tổng 17 mã, phủ nhiều cách bố trí ren và cổng khác nhau trên cùng một họ sản phẩm.
Dải ren lắp M4 – M16×1,5 — Airbest PJF khớp trực tiếp với ren của phần lớn giác hút nhỏ và vừa, không cần bạc chuyển ren.
Ren nối chân không M5 – G3/8 — chọn được cỡ đường ống theo lưu lượng cần, từ ống mảnh cho linh kiện nhỏ tới G3/8 cho cụm hút lớn hơn.
Khối lượng 15,5 – 88,5 g — mã nhẹ nhất chưa tới 16 g, phù hợp khung gắp nhiều điểm hút trên trục tốc độ cao.
Cấu trúc nhỏ gọn — theo trang hãng, kích thước nhỏ và kết cấu đơn giản khiến dòng này đặc biệt phù hợp ngành điện tử.
Hai nhóm có cổng Rc1/8 bên hông — nhóm R1 và LR1 cho phép dẫn ống chân không ra ngang, hữu ích khi phía trên đầu gắp đã kín chỗ.

Các kiểu đầu nối và ren của dòng PJF dùng cho giác hút nhỏ

Thông số kỹ thuật Airbest PJF

Trang sản phẩm của Airbest không có mục “Specific” riêng; số liệu dưới đây lấy từ năm bảng kích thước (Dimensions) và phần Features trên trang chính hãng. Thứ tự cột trong từng nhóm: LB6 = M4F-M5F, M6F-M5F, M6F-M8F, M8F-G1F; A = A4-M12M-M5F, A6-M14M-M5F, A6-M14M-M8F, A6-M14M-G1F, A8-M16M-G2F; B = B6-M8M-M5F, B6-M10M-M5F, B6-M10M-M8F, B6-M14M-G1F; R1 = R1-M16M-G2F, R1-M16M-G3F; LR1 = LR1-M10F-G2F, LR1-M10F-G3F. Hãng không công bố vật liệu, khối lượng riêng của vòng làm kín, dải nhiệt độ và áp suất chịu đựng.

Thông số	Giá trị
Số nhóm và số mã	5 nhóm (LB6, A, B, R1, LR1) · 17 mã đặt hàng
Chiều cao tổng H	LB6: 22 / 32 / 32 / 32 mm · A: 27,5 / 30 / 30 / 30 / 40 mm · B: 22 / 32 / 32 / 32 mm · R1: 40 / 40 mm · LR1: 40 / 40 mm
Ren lắp G1	LB6: M4 / M6 / M6 / M8 · A: M12×1 / M14×1 / M14×1 / M14×1 / M16×1,5 · B: M8×1 / M10×1 / M10×1 / M14×1 · R1: M16×1,5 · LR1: M10
Chiều dài ren G1 (L1)	LB6: 6 / 8 / 8 / 6,5 mm · A: 17,5 / 18 / 18 / 18 / 23 mm · B: 17 / 22 / 22 / 22 mm · R1: 23 mm · LR1: 8 mm
Ren nối chân không G2	LB6: M5 / M5 / M8 / G1/8 · A: M5 / M5 / M8 / G1/8 / G1/4 · B: M5 / M5 / M8 / G1/8 · R1: G1/4 / G3/8 · LR1: G1/4 / G3/8
Chiều dài ren G2 (L2)	LB6: 6 / 6 / 8 / 6 mm · A: 6 / 6 / 8 / 8 / 10 mm · B: 5 / 6 / 8 / 8 mm · R1: 10 / 11 mm · LR1: 10 / 11 mm
Cỡ lục giác	LB6 (S): 10 / 14 / 14 / 14 mm · A (S1/S2): 14-12 / 19-14 / 19-14 / 19-14 / 21-17 mm · B (S1/S2): 12-12 / 14-14 / 14-14 / 19-17 mm · R1 (S1/S2): 22-21 mm · LR1 (S): 21 mm
Đường kính lỗ thông d	A: 4 / 5 / 5 / 5 / 6 mm · B: 3 / 3 / 3 / 5 mm · R1: 6 mm
Cổng phụ bên hông	R1: Rc1/8 · LR1: Rc1/8
Khối lượng	LB6: 15,5 / 40 / 39 / 39 g · A: 22,5 / 30 / 38 / 27 / 63,5 g · B: 27 / 30 / 28 / 33 g · R1: 86,5 / 78 g · LR1: 88,5 / 79 g

Các mã trong dòng Airbest PJF

Danh sách mã theo Selection Guide trên trang hãng.

Mã sản phẩm
PJF-LB6-M4F-M5F
PJF-LB6-M6F-M5F
PJF-LB6-M6F-M8F
PJF-LB6-M8F-G1F
PJF-A4-M12M-M5F
PJF-A6-M14M-M5F
PJF-A6-M14M-M8F
PJF-A6-M14M-G1F
PJF-A8-M16M-G2F
PJF-B6-M8M-M5F
PJF-B6-M10M-M5F
PJF-B6-M10M-M8F
PJF-B6-M14M-G1F
PJF-R1-M16M-G2F
PJF-R1-M16M-G3F
PJF-LR1-M10F-G2F
PJF-LR1-M10F-G3F

Catalog PDF

📄 Xem / Tải Catalog PDF

Ứng dụng thực tế

Gá giác hút nhỏ trên đầu gắp linh kiện điện tử, tận dụng mã 15,5 g của nhóm LB6 để giảm khối lượng phần chuyển động.
Nối giác hút ren M14×1 hoặc M16×1,5 vào đường chân không G1/8 – G1/4 trên khung gắp bằng nhóm A.
Bố trí ống chân không đi ngang bằng nhóm R1 hoặc LR1 có cổng Rc1/8, khi khoảng trống phía trên giác hút bị khung gá chiếm.
Chuẩn hoá phụ kiện gá cho nhiều cỡ giác hút trong cùng một dây chuyền bằng cách chọn các mã Airbest PJF trong cùng nhóm ren.

Câu hỏi thường gặp (FAQ)

Dòng PJF gồm những nhóm nào?
Trang hãng liệt kê năm nhóm theo bảng kích thước: LB6 (4 mã), A (5 mã), B (4 mã), R1 (2 mã) và LR1 (2 mã), tổng cộng 17 mã đặt hàng.

Mã nào nhẹ nhất và nặng nhất?
Theo bảng của hãng, PJF-LB6-M4F-M5F nhẹ nhất với 15,5 g, còn PJF-LR1-M10F-G2F nặng nhất với 88,5 g. Chênh lệch này đáng kể khi khung gắp có hàng chục điểm hút.

Cách đọc mã PJF thế nào?
Mã gồm tên nhóm rồi đến ren lắp và ren nối, với F là ren trong và M là ren ngoài. Ví dụ PJF-A6-M14M-M5F có ren lắp ngoài M14×1 và ren nối trong M5; PJF-B6-M10M-M8F có ren lắp ngoài M10×1 và ren nối trong M8.

Trang hãng có công bố vật liệu và áp suất chịu đựng không?
Không. Trang chỉ có mục Features, Selection Guide và Dimensions; hãng không công bố vật liệu thân, dải nhiệt độ làm việc hay áp suất chịu đựng cho dòng này. Cần số liệu đó thì phải yêu cầu hãng xác nhận qua đại lý.

Mua Airbest PJF chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của Airbest (thuộc tập đoàn Piab) tại Việt Nam: hotline +84.981.016.301, email info@meshitech.com. Đội kỹ thuật hỗ trợ chọn cấu hình theo đúng chi tiết cần gắp trước khi đặt hàng.
