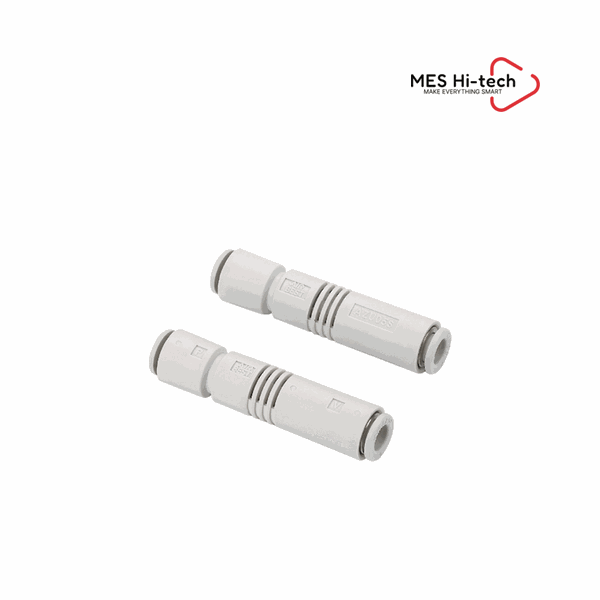

Airbest AZU – bộ tạo chân không cơ bản lắp thẳng vào ống, chân không tối đa -85 kPa, chỉ 6,5 g

Airbest AZU: bộ tạo chân không lắp trực tiếp trên ống, vòi phun 0,5–0,7 mm, chân không tối đa -85 kPa, lưu lượng hút tới 21 NL/min, khối lượng 6,5–7 g.

Mô tả

Airbest AZU – bộ tạo chân không cơ bản lắp thẳng vào ống, chân không tối đa -85 kPa, chỉ 6,5 g

Bộ tạo chân không Airbest AZU dạng lắp thẳng vào ống khí

Airbest AZU là bộ tạo chân không cơ bản dạng lắp trực tiếp vào ống khí, thân chỉ nặng 6,5–7 g, vòi phun 0,5 hoặc 0,7 mm và đạt độ chân không tối đa -85 kPa ở 4,5 bar.

Tổng quan sản phẩm

Airbest AZU là dòng ejector chân không đơn giản nhất của hãng: không có đế lắp, không cần giá đỡ, thiết bị được cắm thẳng vào giữa hai đoạn ống φ6 nên chiếm rất ít chỗ trong cụm gắp. Trang hãng công bố bốn mã, chia làm hai nhóm theo đặc tính hút. Nhóm S (AZU05S, AZU07S) cho độ chân không tối đa -85 kPa, phù hợp khi cần giữ chặt chi tiết phẳng, kín bề mặt. Nhóm L (AZU05L, AZU07L) chỉ đạt -48 kPa nhưng bù lại lưu lượng hút cao hơn hẳn ở cùng mức tiêu thụ khí – AZU05L cho 12 NL/min trong khi vẫn chỉ dùng 9 NL/min khí nén, tức gấp đôi lưu lượng của AZU05S. Sự khác biệt đó quyết định lựa chọn: chi tiết kín thì chọn nhóm S, chi tiết rỗ hoặc thấm khí như giấy, vải, gỗ thì chọn nhóm L để bù rò. Với khối lượng chỉ 6,5–7 g, Airbest AZU gần như không làm tăng quán tính đầu robot, một yếu tố quan trọng khi cụm gắp chạy tốc độ cao.

Tính năng nổi bật

Lắp trực tiếp trên ống — thiết bị nối thẳng vào đoạn ống φ6 ở cả cổng cấp khí P và cổng chân không V, không cần đế hay phụ kiện lắp bổ sung.
Khối lượng 6,5–7 g — nhẹ tới mức có thể treo ngay sát giác hút, rút ngắn đường ống chân không nên thời gian hút giảm theo.
Hai đặc tính hút để chọn — bản S đạt -85 kPa cho chi tiết kín, bản L đạt -48 kPa nhưng lưu lượng tới 21 NL/min cho chi tiết thấm khí.
Tiêu thụ khí 9 hoặc 19 NL/min — mức tiêu thụ tỉ lệ với đường kính vòi phun 0,5 hay 0,7 mm, giúp tính tải máy nén khí chính xác khi lắp nhiều đầu hút.
Độ ồn 68–70 dB(A) — dải ồn của Airbest AZU nằm trong mức chấp nhận được cho khu vực có người thao tác mà chưa cần thêm bộ giảm thanh ngoài.
Làm việc 5–60 °C — dải nhiệt độ do hãng công bố, đủ cho phần lớn nhà xưởng lắp ráp và đóng gói trong nhà.

Đặc điểm cấu tạo và cách lắp đặt của dòng AZU trên đường ống chân không

Thông số kỹ thuật Airbest AZU

Số liệu lấy từ mục “Specific” trên trang sản phẩm chính thức của Airbest. Cột theo thứ tự: AZU05S, AZU07S, AZU05L, AZU07L. Trang hãng không công bố dải áp suất làm việc cho phép, cấp lọc khí yêu cầu, vật liệu thân và kích thước bao.

Thông số	AZU05S	AZU07S	AZU05L	AZU07L
Đường kính vòi phun	0,5 mm	0,7 mm	0,5 mm	0,7 mm
Áp suất khí cấp danh định	4,5 bar	4,5 bar	4,5 bar	4,5 bar
Độ chân không tối đa	-85 kPa	-85 kPa	-48 kPa	-48 kPa
Lưu lượng hút tối đa	7 NL/min	12 NL/min	12 NL/min	21 NL/min
Tiêu thụ khí nén	9 NL/min	19 NL/min	9 NL/min	19 NL/min
Độ ồn	68 dB(A)	68 dB(A)	70 dB(A)	70 dB(A)
Nhiệt độ làm việc	5~60 °C	5~60 °C	5~60 °C	5~60 °C
Khối lượng	6,5 g	7 g	6,5 g	7 g
Ống khuyến nghị cổng cấp khí P	φ6 mm	φ6 mm	φ6 mm	φ6 mm
Ống khuyến nghị cổng chân không V	φ6 mm	φ6 mm	φ6 mm	φ6 mm

Các mã trong dòng Airbest AZU

Danh sách mã theo Selection Guide trên trang hãng.

Mã sản phẩm
AZU05S
AZU07S
AZU05L
AZU07L

Catalog PDF

📄 Xem / Tải Catalog PDF

Ứng dụng thực tế

Gắp và đặt linh kiện điện tử nhỏ trên chuyền SMT, nơi khối lượng 6,5 g của đầu tạo chân không giúp trục Z tăng tốc nhanh mà không rung.
Hút giữ tấm phẳng kín bề mặt như kính, tấm kim loại mỏng, vỉ nhựa – chọn bản AZU05S hoặc AZU07S để tận dụng mức -85 kPa.
Hút vật liệu thấm khí như giấy, carton, vải, gỗ ép – chọn bản Airbest AZU với hậu tố L để có lưu lượng 12–21 NL/min bù lượng khí rò qua vật liệu.
Cụm gắp nhiều đầu hút gắn trên robot, khi cần đặt một ejector riêng cho từng giác hút thay vì kéo chung một đường chân không dài.

Câu hỏi thường gặp (FAQ)

AZU05S và AZU05L khác nhau ở đâu khi cùng vòi phun 0,5 mm?
Cùng vòi phun 0,5 mm và cùng tiêu thụ 9 NL/min, nhưng AZU05S đạt độ chân không tối đa -85 kPa với lưu lượng hút 7 NL/min, còn AZU05L chỉ đạt -48 kPa nhưng lưu lượng hút 12 NL/min. Chi tiết kín thì chọn S, chi tiết rò khí thì chọn L.

Cần cấp khí nén ở áp suất bao nhiêu?
Trang hãng công bố áp suất khí cấp danh định 4,5 bar cho cả bốn mã. Các số liệu chân không, lưu lượng và tiêu thụ khí trong bảng đều đo ở mức áp suất này.

Đường ống nên dùng cỡ nào?
Hãng khuyến nghị ống φ6 mm cho cả cổng cấp khí P và cổng chân không V. Dùng ống nhỏ hơn sẽ làm sụt lưu lượng thực tế so với giá trị trong bảng thông số.

Dòng AZU có tiêu thụ khí nén liên tục không?
Dòng AZU là ejector cơ bản, không tích hợp van điện từ hay chức năng tiết kiệm khí, nên khi cấp khí là hút liên tục. Nếu cần đóng ngắt hoặc giữ chân không khi tắt khí thì phải dùng van ngoài hoặc chọn dòng tích hợp.
