Đầu Hút Chân Không Airbest SOG – Giác Hút Ô Van Lõm Cho Vật Thể Trụ Tròn, Lực Bóc Tới 122 N

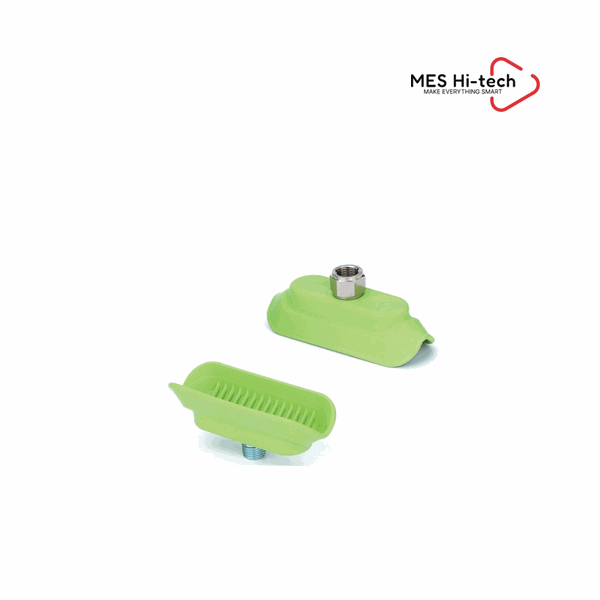

Airbest SOG Airbest SOG là đầu hút ô van có môi kín LÕM và rãnh bên trong, chuyên gắp vật thể hình trụ, lực bóc tới 122 N.

Tổng quan sản phẩm

Gắp vật hình trụ có một rủi ro mà mặt phẳng không có: vật xoay quanh trục của nó ngay cả khi chân không vẫn giữ. SOG giải bằng hai chi tiết. Thứ nhất, môi kín LÕM ôm theo mặt trụ thay vì tì lên đường sinh — tiếp xúc thành một dải chứ không thành một đường. Thứ hai, kết cấu rãnh bên trong làm tăng ma sát giữa đầu hút và bề mặt, đúng thứ chống lại mô men xoay. Dạng ô van cũng chọn đúng: trục dài đặt dọc theo đường sinh của vật trụ cho diện tích tiếp xúc lớn nhất có thể. Hai cỡ khác nhau khá xa: SOG15×40 cho 22 N với bán kính cong nhỏ nhất 8 mm — tức bám được ống nhỏ; SOG35×100 cho 122 N với bán kính cong nhỏ nhất 25 mm. Vật liệu NBR. Nhiều kiểu ren để chọn: M5×0,8, G1/4, G3/8, M10×1,5, M14×1,5 và bộ chuyển vuông góc.

Tính năng nổi bật

• Môi kín lõm — ôm theo mặt trụ, tiếp xúc thành dải thay vì thành một đường.
• Rãnh bên trong tăng ma sát — hãng nêu giúp chống vật xoay quanh trục.
• Dạng ô van — trục dài đặt dọc đường sinh cho diện tích tiếp xúc lớn nhất.
• Bán kính cong nhỏ nhất chỉ 8 mm — bản SOG15×40 bám được cả ống nhỏ.
• Sáu kiểu ren — M5×0,8, G1/4, G3/8, M10×1,5, M14×1,5 và bộ chuyển vuông góc.

Thông số kỹ thuật Airbest SOG

Lực bóc (pull-out force) do hãng đo ở mức chân không −60 kPa trên bề mặt nhẵn và sạch, CHƯA tính hệ số an toàn — bề mặt thực tế khác đi thì lực khác đi. Chiều dài ống hãng khuyến nghị tối đa 2 m. Thông số theo trang sản phẩm chính thức Airbest.

Thông số	Giá trị
Cỡ có sẵn	15 × 40 mm (SOG15×40) · 35 × 100 mm (SOG35×100)
Kiểu đầu hút	Ô van, môi kín lõm, có rãnh bên trong
Lực bóc thẳng đứng (ở −60 kPa)	22 N · 122 N
Thể tích trong	1,3 cm³ · 11 cm³
Bán kính cong nhỏ nhất của chi tiết	8 mm · 25 mm
Khối lượng	17 g · 23 g
Ống chân không khuyến nghị	φ6 mm · φ8 mm
Vật liệu	NBR (độ cứng 45)
Kiểu ren	M5×0,8, G1/4, G3/8, M10×1,5, M14×1,5, bộ chuyển vuông góc

Catalog PDF

📄 Xem / Tải Catalog PDF

Ứng dụng thực tế

• Gắp ống, trục, chai lọ và vật thể hình trụ trên chuyền.
• Ứng dụng lo vật xoay khi đang được giữ — rãnh trong tăng ma sát chống xoay.
• Ống đường kính nhỏ — bản SOG15×40 bám được bán kính cong từ 8 mm.

Câu hỏi thường gặp (FAQ)

SOG có mấy cỡ?
Hai cỡ: SOG15×40 lực bóc 22 N với bán kính cong nhỏ nhất 8 mm, và SOG35×100 lực bóc 122 N với bán kính cong nhỏ nhất 25 mm.

SOG chống vật xoay bằng cách nào?
Bằng kết cấu rãnh bên trong làm tăng ma sát giữa đầu hút và bề mặt, cộng với môi kín lõm ôm theo mặt trụ nên tiếp xúc thành một dải chứ không thành một đường.

SOG có những kiểu ren nào?
M5×0,8 (M5M/M5F), G1/4 (G2M/G2F), G3/8 (G3F), M10×1,5 (M10M), M14×1,5 (M14M) và bộ chuyển vuông góc (RA).

Thể tích trong và ống chân không của SOG?
SOG15×40: 1,3 cm³, ống φ6 mm, nặng 17 g. SOG35×100: 11 cm³, ống φ8 mm, nặng 23 g.

Mua Airbest chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của Airbest (thuộc tập đoàn Piab) tại Việt Nam: hotline +84.981.016.301, email info@meshitech.com. Đội kỹ thuật hỗ trợ chọn cấu hình, tính lực hút và lưu lượng theo đúng chi tiết cần gắp trước khi đặt hàng.

Mua sản phẩm Airbest chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của Airbest: hotline +84.981.016.301, email info@meshitech.com để được tư vấn cấu hình và báo giá.
