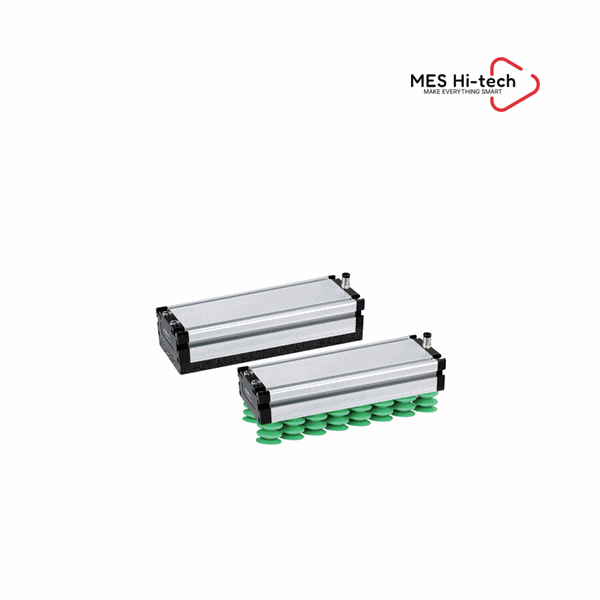

Airbest TXC – tay gắp chân không tích hợp bơm, lực hút 340–3.129 N, dài 400–1.400 mm

Airbest TXC là tay gắp chân không tích hợp bơm ejector, lực hút lý thuyết 340–3.129 N ở -60 kPa, khối lượng 2,6–10,9 kg, 30 cấu hình.

Mô tả

Airbest TXC – tay gắp chân không tích hợp bơm, lực hút 340–3.129 N, dài 400–1.400 mm

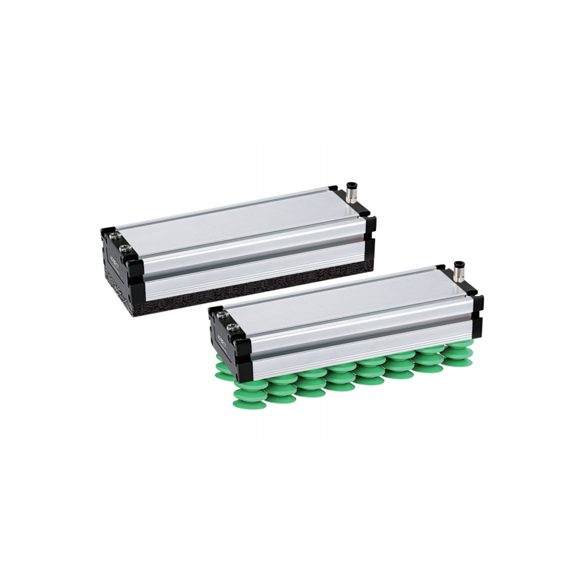

Tay gắp chân không Airbest TXC tích hợp bộ tạo chân không

Airbest TXC là tay gắp chân không dạng thanh dài tích hợp sẵn bộ tạo chân không, thân rộng 130 mm và dài 400–1.400 mm, cho lực hút lý thuyết 340–3.129 N ở mức -60 kPa.

Tổng quan sản phẩm

Airbest TXC là tay gắp chân không kiểu thanh, bên trong đã tích hợp bộ tạo chân không kiểu ejector nên chỉ cần cấp khí nén 6 bar là làm việc, không phải bố trí bơm chân không rời. Trang hãng công bố 30 cấu hình: bề rộng cố định 130 mm, chiều dài 400, 600, 800, 1.000, 1.200 và 1.400 mm, kết hợp với năm kiểu bề mặt hút A1, A3, A5, B30 và B40. Lưu lượng hút tối đa tăng theo chiều dài, từ 710 NL/min ở bản 400 mm lên 2.810 NL/min ở bản 1.400 mm kiểu A5, kèm mức tiêu thụ khí 230–920 NL/min — đây là con số phải đối chiếu với công suất máy nén trước khi chốt cấu hình. Lực hút lý thuyết ở -60 kPa trải từ 340 N đến 3.129 N, còn số lỗ hút từ 15 đến 385 quyết định khả năng gắp phôi rỗng hoặc lỗ chỗ mà không mất chân không. Khối lượng 2,6–10,9 kg của Airbest TXC là dữ liệu bắt buộc khi tính tải trọng đầu robot.

Tính năng nổi bật

Tích hợp bộ tạo chân không — chỉ cần đường khí nén 6 bar, bỏ được bơm chân không và ống dẫn riêng.
Kết cấu nhẹ, độ cứng vững cao — bản dài 1.400 mm chỉ 7,4–10,9 kg tuỳ kiểu bề mặt hút.
Thời gian phản hồi nhanh — ejector đặt ngay trên tay gắp nên quãng đường hút ngắn, chân không lên nhanh.
Năm kiểu bề mặt hút — A1, A3, A5 dạng mút xốp và B30, B40 dạng giác hút, chọn theo bề mặt phôi.
Số lỗ hút 15–385 — mật độ lỗ cao giúp gắp phôi nhỏ hoặc phôi không định vị chính xác.
Ống khí theo chiều dài — 1×φ10 mm cho bản 400–800 mm và 2×φ10 mm cho bản 1.000–1.400 mm.

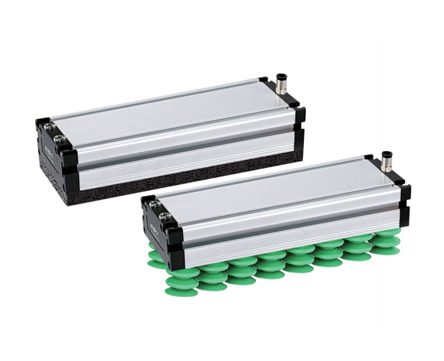

Kết cấu và đặc điểm của tay gắp chân không Airbest TXC

Thông số kỹ thuật Airbest TXC

Số liệu lấy nguyên từ bảng “Specific” trên trang sản phẩm chính hãng (không phải Selection Guide). Cột theo thứ tự: TXC130×400-A1, TXC130×600-A1, TXC130×800-A1, TXC130×1000-A1, TXC130×1200-A1, TXC130×1400-A1, TXC130×400-A3, TXC130×600-A3, TXC130×800-A3, TXC130×1000-A3, TXC130×1200-A3, TXC130×1400-A3, TXC130×400-A5, TXC130×600-A5, TXC130×800-A5, TXC130×1000-A5, TXC130×1200-A5, TXC130×1400-A5, TXC130×400-B30, TXC130×600-B30, TXC130×800-B30, TXC130×1000-B30, TXC130×1200-B30, TXC130×1400-B30, TXC130×400-B40, TXC130×600-B40, TXC130×800-B40, TXC130×1000-B40, TXC130×1200-B40, TXC130×1400-B40. Trang hãng không công bố độ chân không tối đa, độ ồn, dải nhiệt độ làm việc và vật liệu thân cho dòng này.

Thông số	TXC130×400-A1	TXC130×600-A1	TXC130×800-A1	TXC130×1000-A1	TXC130×1200-A1	TXC130×1400-A1	TXC130×400-A3	TXC130×600-A3	TXC130×800-A3	TXC130×1000-A3	TXC130×1200-A3	TXC130×1400-A3	TXC130×400-A5	TXC130×600-A5	TXC130×800-A5	TXC130×1000-A5	TXC130×1200-A5	TXC130×1400-A5	TXC130×400-B30	TXC130×600-B30	TXC130×800-B30	TXC130×1000-B30	TXC130×1200-B30	TXC130×1400-B30	TXC130×400-B40	TXC130×600-B40	TXC130×800-B40	TXC130×1000-B40	TXC130×1200-B40	TXC130×1400-B40
Mã tay gắp	TXC130×400-A1	TXC130×600-A1	TXC130×800-A1	TXC130×1000-A1	TXC130×1200-A1	TXC130×1400-A1	TXC130×400-A3	TXC130×600-A3	TXC130×800-A3	TXC130×1000-A3	TXC130×1200-A3	TXC130×1400-A3	TXC130×400-A5	TXC130×600-A5	TXC130×800-A5	TXC130×1000-A5	TXC130×1200-A5	TXC130×1400-A5	TXC130×400-B30	TXC130×600-B30	TXC130×800-B30	TXC130×1000-B30	TXC130×1200-B30	TXC130×1400-B30	TXC130×400-B40	TXC130×600-B40	TXC130×800-B40	TXC130×1000-B40	TXC130×1200-B40	TXC130×1400-B40
Áp suất khí cấp danh định	6 bar (áp dụng cho toàn bộ 30 mã)
Lưu lượng hút tối đa	710 NL/min	1050 NL/min	1410 NL/min	1760 NL/min	2100 NL/min	2460 NL/min	710 NL/min	1050 NL/min	1410 NL/min	1760 NL/min	2100 NL/min	2460 NL/min	710 NL/min	1050 NL/min	1410 NL/min	1760 NL/min	2460 NL/min	2810 NL/min	710 NL/min	1050 NL/min	1410 NL/min	1760 NL/min	2100 NL/min	2460 NL/min	710 NL/min	1050 NL/min	1410 NL/min	1760 NL/min	2100 NL/min	2460 NL/min
Tiêu thụ khí nén	230 NL/min	345 NL/min	460 NL/min	575 NL/min	690 NL/min	805 NL/min	230 NL/min	345 NL/min	460 NL/min	575 NL/min	690 NL/min	805 NL/min	230 NL/min	345 NL/min	460 NL/min	575 NL/min	805 NL/min	920 NL/min	230 NL/min	345 NL/min	460 NL/min	575 NL/min	690 NL/min	805 NL/min	230 NL/min	345 NL/min	460 NL/min	575 NL/min	690 NL/min	805 NL/min
Lực hút lý thuyết tối đa ở -60 kPa	559 N	820 N	1180 N	1379 N	1640 N	1901 N	344 N	519 N	694 N	869 N	1044 N	1219 N	340 N	510 N	670 N	870 N	1010 N	1180 N	588 N	903 N	1155 N	1470 N	1785 N	2058 N	867 N	1319 N	1771 N	2224 N	2676 N	3129 N
Khối lượng (bản V có van một chiều)	2,6 kg	3,4 kg	4,2 kg	5,4 kg	6,2 kg	7,4 kg	2,6 kg	3,4 kg	4,2 kg	5,4 kg	6,2 kg	7,4 kg	2,6 kg	3,4 kg	4,2 kg	5,4 kg	6,2 kg	7,4 kg	3,3 kg	4,3 kg	5,4 kg	7 kg	8,1 kg	9,6 kg	3,6 kg	4,9 kg	6,2 kg	7,9 kg	9,3 kg	10,9 kg
Đường kính ống khuyến nghị	1×φ10 mm	1×φ10 mm	1×φ10 mm	2×φ10 mm	2×φ10 mm	2×φ10 mm	1×φ10 mm	1×φ10 mm	1×φ10 mm	2×φ10 mm	2×φ10 mm	2×φ10 mm	1×φ10 mm	1×φ10 mm	1×φ10 mm	2×φ10 mm	2×φ10 mm	2×φ10 mm	1×φ10 mm	1×φ10 mm	1×φ10 mm	2×φ10 mm	2×φ10 mm	2×φ10 mm	1×φ10 mm	1×φ10 mm	1×φ10 mm	2×φ10 mm	2×φ10 mm	2×φ10 mm
Số lỗ hút	15 lỗ	22 lỗ	30 lỗ	37 lỗ	44 lỗ	52 lỗ	65 lỗ	98 lỗ	131 lỗ	164 lỗ	197 lỗ	230 lỗ	108 lỗ	165 lỗ	220 lỗ	275 lỗ	330 lỗ	385 lỗ	28 lỗ	43 lỗ	55 lỗ	70 lỗ	85 lỗ	98 lỗ	23 lỗ	35 lỗ	47 lỗ	59 lỗ	71 lỗ	83 lỗ

Các mã trong dòng Airbest TXC

Danh sách mã theo Selection Guide trên trang hãng; mỗi mã còn có hậu tố -V nếu chọn bản tích hợp van một chiều.

Mã sản phẩm
TXC130×400-A1
TXC130×600-A1
TXC130×800-A1
TXC130×1000-A1
TXC130×1200-A1
TXC130×1400-A1
TXC130×400-A3
TXC130×600-A3
TXC130×800-A3
TXC130×1000-A3
TXC130×1200-A3
TXC130×1400-A3
TXC130×400-A5
TXC130×600-A5
TXC130×800-A5
TXC130×1000-A5
TXC130×1200-A5
TXC130×1400-A5
TXC130×400-B30
TXC130×600-B30
TXC130×800-B30
TXC130×1000-B30
TXC130×1200-B30
TXC130×1400-B30
TXC130×400-B40
TXC130×600-B40
TXC130×800-B40
TXC130×1000-B40
TXC130×1200-B40
TXC130×1400-B40

Catalog PDF

📄 Xem / Tải Catalog PDF

Ứng dụng thực tế

Bốc xếp thùng carton và bao bì trên pallet, dùng bản dài 1.200–1.400 mm để phủ hết chiều dài lớp hàng.
Nạp phôi tấm cho máy CNC gỗ và máy cắt laser, chọn kiểu B40 vì cho lực hút lớn nhất tới 3.129 N.
Gắp tấm mỏng, phôi lỗ chỗ hoặc xốp bằng kiểu A5 có tới 385 lỗ hút, nơi rò khí cục bộ không làm mất chân không toàn tay gắp.
Lắp Airbest TXC lên robot 6 trục trong xưởng chỉ có khí nén, tránh phải đầu tư thêm bơm chân không và tủ điện điều khiển.

Câu hỏi thường gặp (FAQ)

Cần lưu lượng khí nén bao nhiêu để chạy một tay gắp?
Theo bảng thông số, tiêu thụ khí là 230 NL/min ở bản 400 mm và tăng dần tới 920 NL/min ở bản 1.400 mm kiểu A5. Máy nén phải dư công suất so với con số này nếu nhiều tay gắp chạy đồng thời.

Lực hút lý thuyết ở -60 kPa dùng thế nào cho đúng?
Đó là tích của diện tích hút hiệu dụng và độ chênh áp, chưa trừ hệ số an toàn, chưa tính gia tốc robot và độ nhám phôi. Thực tế nên lấy hệ số dự phòng tối thiểu 2 lần với phôi nằm ngang.

Khác nhau giữa kiểu A và kiểu B là gì?
Kiểu A1, A3, A5 là bề mặt mút xốp, số lỗ hút nhiều (65–385) và lực hút thấp hơn; kiểu B30, B40 dùng giác hút rời, số lỗ ít (23–98) nhưng lực hút cao hơn nhiều, tới 3.129 N ở TXC130×1400-B40.

Airbest TXC nặng bao nhiêu và có ảnh hưởng tải robot không?
Khối lượng từ 2,6 kg (bản 400 mm) tới 10,9 kg (bản 1.400 mm kiểu B40). Phải cộng khối lượng này với khối lượng phôi khi kiểm tra tải trọng và mô men cho phép ở cổ tay robot.

Mua Airbest TXC chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của Airbest (thuộc tập đoàn Piab) tại Việt Nam: hotline +84.981.016.301, email info@meshitech.com. Đội kỹ thuật hỗ trợ chọn cấu hình theo đúng chi tiết cần gắp trước khi đặt hàng.

Mua sản phẩm Airbest chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của Airbest: hotline +84.981.016.301, email info@meshitech.com để được tư vấn cấu hình và báo giá.
