Card Điều Khiển Chuyển Động Leadshine DMC-E5000 – Motion Control Card EtherCAT 5000 Series Cao Cấp Tới 256 Trục

Card điều khiển chuyển động Leadshine DMC-E5000 (5000 Series): bus EtherCAT, tới 256 trục, chu kỳ bus 62.5µs, look-ahead cao cấp cho laser/cắt/quỹ đạo. Chính hã

Mô tả

Card Điều Khiển Chuyển Động Leadshine DMC-E5000 – Motion Control Card EtherCAT 5000 Series Cao Cấp Tới 256 Trục

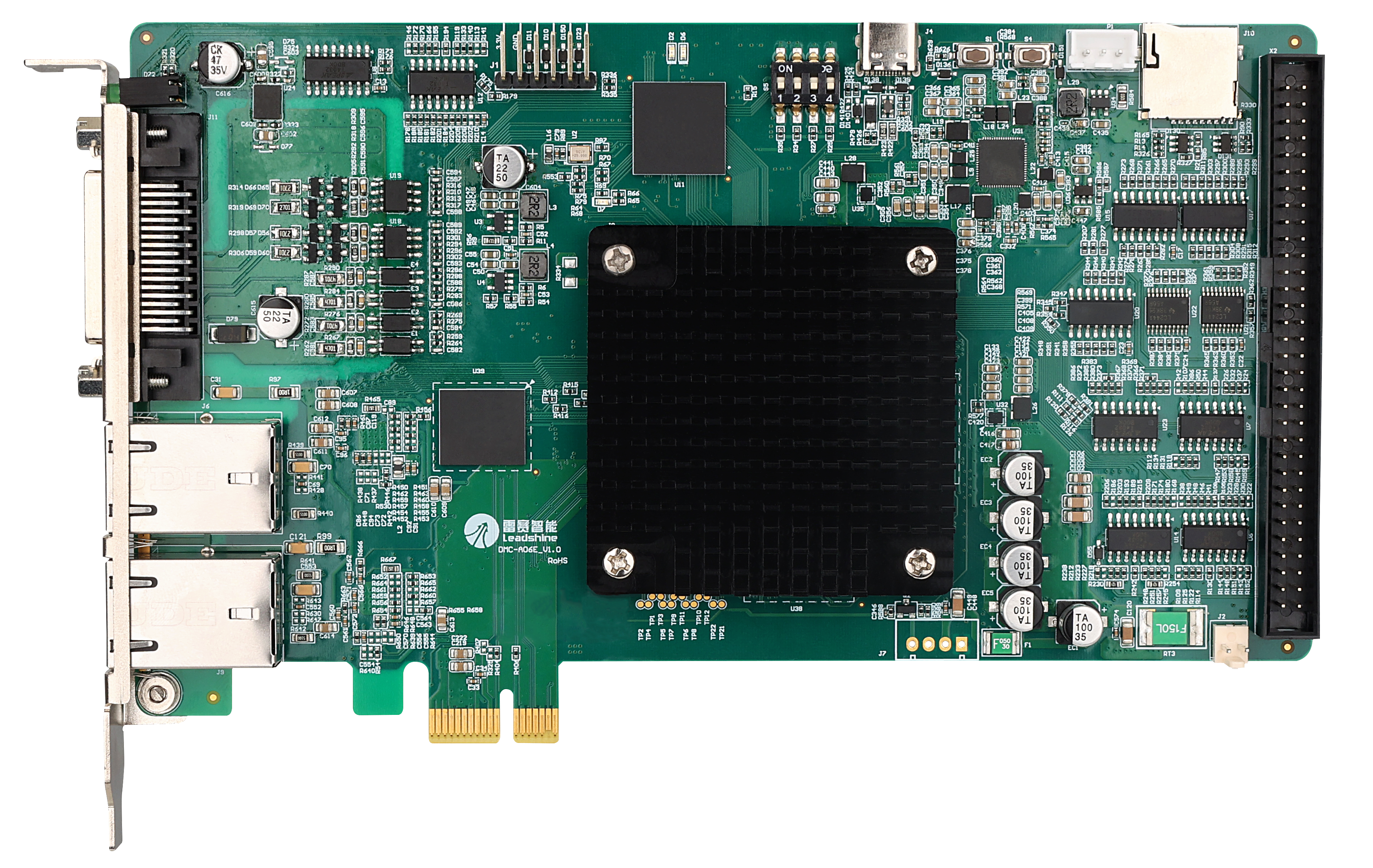

Card điều khiển chuyển động Leadshine DMC-E5000 motion control card EtherCAT 5000 Series chính hãng

Card điều khiển chuyển động Leadshine DMC-E5000 là card điều khiển chuyển động (motion control card) PC-based cao cấp thuộc dòng 5000 Series của Leisai/Leadshine, kiểu bus EtherCAT: điều khiển tới 256 trục, chu kỳ bus tối thiểu 62.5µs, tích hợp thuật toán nhìn trước (look-ahead) cao cấp cho gia công quỹ đạo laser, phun keo và cắt biên dạng.

Tổng quan sản phẩm

Leadshine DMC-E5000 là card điều khiển chuyển động cao cấp thuộc dòng 5000 Series, kiểu bus EtherCAT, chuyên cho các ứng dụng xử lý quỹ đạo (trajectory) đòi hỏi độ mượt và độ chính xác cao. Card cắm vào máy tính công nghiệp (PC-based), đóng vai trò bộ điều khiển đa trục hiệu năng cao: điều khiển tối đa 256 trục với chu kỳ bus nhanh nhất tới 62.5µs. DMC-E5000 tích hợp thuật toán nhìn trước (look-ahead) cao cấp, hỗ trợ quy hoạch tốc độ điểm nhiều cấp, định vị chính xác khi bus xảy ra lỗi và dự phòng mạng vòng (ring redundancy) để giữ hệ chạy ổn định – tin cậy. Bộ lệnh (API) được kế thừa xuyên suốt các dòng sản phẩm giúp lập trình và nâng cấp thuận tiện. Trong cùng 5000 Series còn có bản DMC5X10 kiểu xung (pulse) cắm PCI/PCIe cho hệ tới 16 trục xung, giúp người dùng chọn giữa mạng EtherCAT đa trục và điều khiển xung PC-based hiệu năng cao.

Tính năng nổi bật

Bus EtherCAT tới 256 trục — điều khiển đa trục quy mô lớn trên một tuyến EtherCAT, chu kỳ bus nhanh nhất tới 62.5µs cho đồng bộ nhiều trục tốc độ cao.
Thuật toán look-ahead cao cấp — nhìn trước quỹ đạo, tối ưu vận tốc qua các đoạn cong giúp biên dạng mượt, giảm rung giật khi gia công laser, cắt, phun keo.
Quy hoạch tốc độ điểm nhiều cấp — hỗ trợ nhiều cấp quy hoạch tốc độ điểm–vị trí cho chuyển động điểm-điểm và nội suy phức tạp mượt mà.
Định vị chính xác khi lỗi bus & dự phòng vòng — hỗ trợ định vị chính xác khi bus xảy ra bất thường và dự phòng mạng vòng (ring redundancy), tăng độ tin cậy khi vận hành liên tục.
Kế thừa API xuyên dòng sản phẩm — bộ lệnh giữ nguyên qua các dòng controller, dễ lập trình, dễ nâng cấp và tái sử dụng mã lệnh.

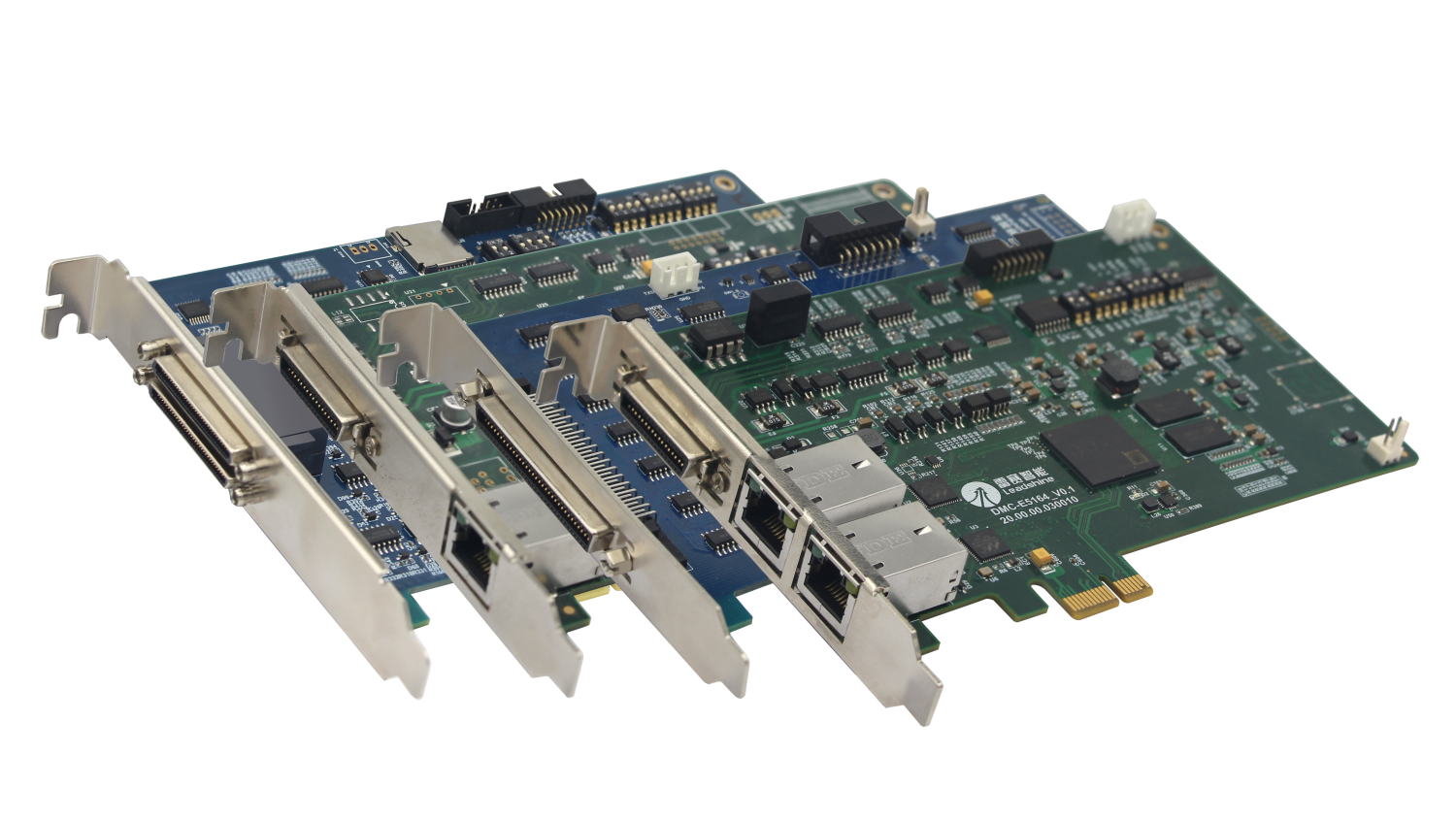

Card điều khiển chuyển động Leadshine 5000 Series DMC-E5000 và DMC5X10 xử lý quỹ đạo cao cấp

Thông số kỹ thuật Leadshine DMC-E5000

Thông số theo trang sản phẩm Leisai/Leadshine dòng 5000 Series (DMC-E5000 bus EtherCAT & DMC5X10 xung PCI/PCIe).

Thông số	DMC-E5000	DMC5X10
Kiểu điều khiển	Bus EtherCAT (total-line)	Kiểu xung (pulse), cắm PCI/PCIe
Số trục tối đa	tới 256 trục	tới 16 trục xung (mở rộng trên main board)
Chu kỳ bus / tốc độ lệnh	chu kỳ bus tối thiểu 62.5µs	tương tác lệnh mức 2µs
Ngõ vào/ra (I/O)	I/O mở rộng qua node EtherCAT	48 ngõ vào / 32 ngõ ra
Điều khiển xung	qua node EtherCAT (không phát xung trực tiếp)	16 trục xung tốc độ cao, tương tác lệnh 2µs
Thuật toán quỹ đạo	look-ahead nhìn trước, quy hoạch tốc độ điểm nhiều cấp	look-ahead + bù sai số biên dạng động, PSO tốc độ cao
Độ tin cậy	định vị chính xác khi lỗi bus, dự phòng vòng (ring redundancy)	cơ chế truyền lệnh tốc độ cao, ổn định
Hệ điều hành / lập trình	thư viện hàm API (C/C++/C#…), kế thừa xuyên dòng	Windows, Linux; thư viện hàm API

Catalog PDF

📄 Xem / Tải Catalog PDF

So sánh sản phẩm

Tiêu chí	DMC-E5000 (EtherCAT)	DMC5X10 (Xung)
Giao tiếp	bus EtherCAT	xung (pulse), PCI/PCIe
Số trục	tới 256 trục	tới 16 trục xung
Chu kỳ / tốc độ	chu kỳ bus 62.5µs	tương tác lệnh 2µs
I/O tại chỗ	mở rộng qua node EtherCAT	48 vào / 32 ra
Thế mạnh	đa trục lớn, đồng bộ, look-ahead, dự phòng vòng	hiệu năng xung cao, PSO, nhiều I/O sẵn
Chọn khi	hệ lớn cần EtherCAT + quỹ đạo cao cấp	giữ giao tiếp xung, PC-based hiệu năng cao

So sánh hai bản trong dòng 5000 Series để chọn theo giao tiếp và quy mô hệ trục.

Hướng dẫn chọn cấu hình (Selection Guide)

Chọn card 5000 Series theo quy mô hệ trục và kiểu giao tiếp; số liệu suy từ trang sản phẩm Leisai/Leadshine.

Yêu cầu ứng dụng	Khuyến nghị cấu hình	Engineering Reason
Hệ nhiều trục lớn, gia công quỹ đạo laser/cắt/phun keo tốc độ cao	DMC-E5000 (EtherCAT)	tới 256 trục, chu kỳ bus 62.5µs + look-ahead cho biên dạng mượt, chính xác.
Cần điều khiển xung PC-based hiệu năng cao, nhiều I/O tại chỗ	DMC5X10 (xung PCI/PCIe)	16 trục xung, 48I/32O, tương tác lệnh 2µs, chạy Windows/Linux.
Yêu cầu độ tin cậy cao, chống lỗi mạng khi chạy liên tục 24/7	DMC-E5000 dự phòng vòng	định vị chính xác khi lỗi bus + ring redundancy giữ hệ ổn định.
Ứng dụng tầm trung, ít trục hơn, tối ưu chi phí	DMC-E3000 / DMC3000	dòng 3000 tầm trung cùng nền tảng, giảm chi phí đầu tư.

Ứng dụng thực tế

Máy laser (cắt, khắc, hàn laser) cần điều khiển quỹ đạo mượt nhờ thuật toán nhìn trước look-ahead.
Máy phun keo (dispensing) và máy cắt biên dạng phức tạp tốc độ cao, đường cong liên tục.
Gia công quỹ đạo đa trục: khắc, phay nhẹ, chấm/hàn theo đường và nội suy nhiều trục.
Dây chuyền lắp ráp – kiểm tra điện tử, bán dẫn nhiều trục đồng bộ tốc độ cao qua EtherCAT.

Câu hỏi thường gặp (FAQ)

DMC-E5000 hỗ trợ tối đa bao nhiêu trục và chu kỳ bus bao nhiêu?
DMC-E5000 điều khiển tối đa 256 trục qua bus EtherCAT, với chu kỳ bus nhanh nhất tới 62.5µs, phù hợp hệ đa trục lớn cần đồng bộ và xử lý quỹ đạo tốc độ cao.

DMC-E5000 và DMC5X10 khác nhau ở điểm nào?
Cả hai đều thuộc dòng 5000 Series cao cấp. DMC-E5000 là kiểu bus EtherCAT (tới 256 trục), còn DMC5X10 là kiểu xung (pulse) cắm PCI/PCIe cho tới 16 trục xung với 48 ngõ vào/32 ngõ ra. Chọn EtherCAT cho hệ đa trục lớn, chọn xung khi cần giữ giao tiếp xung PC-based.

Thuật toán look-ahead trên DMC-E5000 có tác dụng gì?
Look-ahead (nhìn trước) phân tích trước các đoạn quỹ đạo và tối ưu vận tốc qua các đoạn cong, giúp biên dạng gia công mượt hơn, giảm rung giật khi tăng/giảm tốc – rất quan trọng cho laser, cắt và phun keo.

DMC-E5000 có chống lỗi mạng khi vận hành liên tục không?
Có. DMC-E5000 hỗ trợ định vị chính xác khi bus xảy ra bất thường và dự phòng mạng vòng (ring redundancy), giúp hệ thống giữ ổn định và tin cậy khi chạy liên tục 24/7.

Ứng dụng điển hình của DMC-E5000 là gì?
DMC-E5000 hướng tới các ứng dụng xử lý quỹ đạo cao cấp như máy laser, máy phun keo, máy cắt biên dạng và gia công đa trục cần độ mượt, độ chính xác và độ tin cậy cao.
