Card Điều Khiển Chuyển Động Leadshine DMC5X10 – Motion Control Card Kiểu Xung 5000 Series Tới 16 Trục

Card điều khiển chuyển động Leadshine DMC5X10 (5000 Series): kiểu xung PCI/PCIe, tới 16 trục + 48 vào/32 ra, tương tác lệnh 2µs, look-ahead & PSO. Chính hãng ME

Mô tả

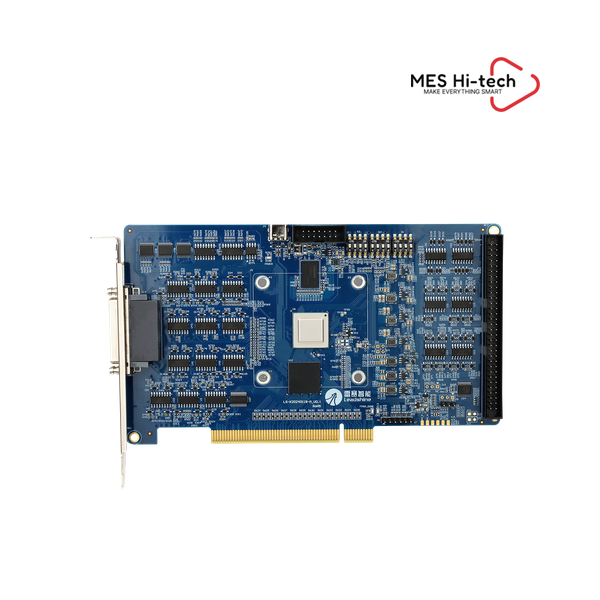

Card Điều Khiển Chuyển Động Leadshine DMC5X10 – Motion Control Card Kiểu Xung 5000 Series Tới 16 Trục

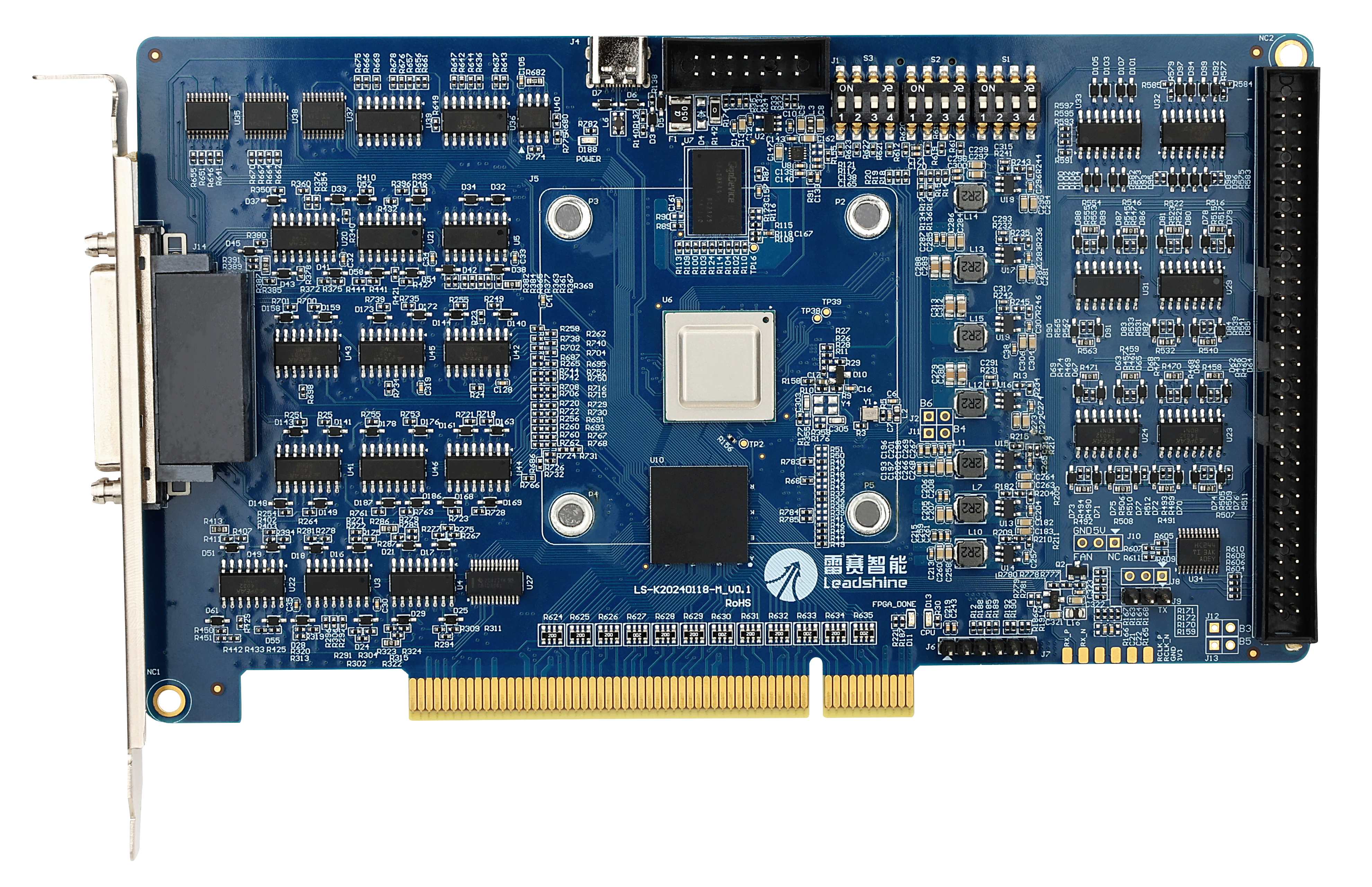

Card điều khiển chuyển động Leadshine DMC5X10 motion control card kiểu xung PCI PCIe chính hãng

Card điều khiển chuyển động Leadshine DMC5X10 là card điều khiển chuyển động (motion control card) PC-based kiểu xung (pulse) thuộc dòng 5000 Series cao cấp của Leisai/Leadshine: cắm khe PCI/PCIe, điều khiển tới 16 trục xung tốc độ cao, tích hợp 48 ngõ vào / 32 ngõ ra và cơ chế truyền lệnh tốc độ cao với tương tác lệnh mức 2µs.

Tổng quan sản phẩm

Leadshine DMC5X10 là card điều khiển chuyển động kiểu xung (pulse) hiệu năng cao thuộc dòng 5000 Series, cắm vào khe PCI/PCIe của máy tính công nghiệp (PC-based). Card điều khiển tới 16 trục xung tốc độ cao (mở rộng trên main board), tích hợp sẵn 48 ngõ vào và 32 ngõ ra đa dụng phục vụ logic máy tại chỗ. DMC5X10 nổi bật với cơ chế truyền lệnh tốc độ cao – tốc độ tương tác lệnh đạt mức 2µs, thuật toán nhìn trước (look-ahead) quỹ đạo kèm bù sai số biên dạng động (dynamic contour error) và chức năng PSO (Position Synchronized Output – ngõ ra đồng bộ theo vị trí) tốc độ cao cho bắt vị trí và kích laser chính xác. Card chạy trên Windows và Linux, dùng thư viện hàm API tiện cho phát triển. Trong cùng 5000 Series còn có bản DMC-E5000 kiểu bus EtherCAT (tới 256 trục) giúp người dùng chọn giữa điều khiển xung PC-based và mạng EtherCAT đa trục.

Tính năng nổi bật

Kiểu xung, cắm PCI/PCIe — card cắm khe PCI/PCIe điều khiển tới 16 trục xung tốc độ cao trên máy tính công nghiệp, phù hợp hệ giữ giao tiếp xung truyền thống.
Tương tác lệnh mức 2µs — cơ chế truyền lệnh tốc độ cao, tốc độ trao đổi lệnh đạt mức 2µs cho đáp ứng chuyển động nhanh, độ trễ thấp.
48 ngõ vào / 32 ngõ ra tích hợp — sẵn 48 input và 32 output đa dụng cho cảm biến, giới hạn hành trình và logic máy tại chỗ, giảm module ngoài.
Look-ahead & bù sai số biên dạng động — thuật toán nhìn trước quỹ đạo kèm điều chỉnh sai số biên dạng động, cho đường gia công mượt và chính xác.
PSO tốc độ cao — ngõ ra đồng bộ theo vị trí (Position Synchronized Output) tốc độ cao, bắt vị trí và kích tín hiệu (vd laser) đúng thời điểm.

Card điều khiển chuyển động Leadshine 5000 Series DMC5X10 và DMC-E5000 hiệu năng cao

Thông số kỹ thuật Leadshine DMC5X10

Thông số theo trang sản phẩm Leisai/Leadshine dòng 5000 Series (DMC5X10 kiểu xung PCI/PCIe & DMC-E5000 bus EtherCAT).

Thông số	DMC5X10	DMC-E5000
Kiểu điều khiển	Kiểu xung (pulse), cắm PCI/PCIe	Bus EtherCAT (total-line)
Số trục tối đa	tới 16 trục xung (mở rộng trên main board)	tới 256 trục
Ngõ vào/ra (I/O)	48 ngõ vào / 32 ngõ ra tích hợp	I/O mở rộng qua node EtherCAT
Tốc độ lệnh / chu kỳ	tương tác lệnh mức 2µs	chu kỳ bus tối thiểu 62.5µs
Điều khiển xung	16 trục xung tốc độ cao	qua node EtherCAT (không phát xung trực tiếp)
Thuật toán quỹ đạo	look-ahead + bù sai số biên dạng động, PSO tốc độ cao	look-ahead nhìn trước, quy hoạch tốc độ điểm nhiều cấp
Hệ điều hành / lập trình	Windows, Linux; thư viện hàm API	thư viện hàm API (C/C++/C#…), kế thừa xuyên dòng

Catalog PDF

📄 Xem / Tải Catalog PDF

So sánh sản phẩm

Tiêu chí	DMC5X10 (Xung)	DMC-E5000 (EtherCAT)
Giao tiếp	xung (pulse), PCI/PCIe	bus EtherCAT
Số trục	tới 16 trục xung	tới 256 trục
I/O tại chỗ	48 vào / 32 ra tích hợp	mở rộng qua node EtherCAT
Tốc độ / chu kỳ	tương tác lệnh 2µs	chu kỳ bus 62.5µs
Thế mạnh	hiệu năng xung cao, PSO, nhiều I/O sẵn	đa trục lớn, đồng bộ, dự phòng vòng
Chọn khi	giữ giao tiếp xung, PC-based hiệu năng cao	hệ lớn cần EtherCAT + quỹ đạo cao cấp

So sánh hai bản trong dòng 5000 Series để chọn theo giao tiếp và quy mô hệ trục.

Hướng dẫn chọn cấu hình (Selection Guide)

Chọn card 5000 Series theo kiểu giao tiếp và quy mô hệ trục; số liệu suy từ trang sản phẩm Leisai/Leadshine.

Yêu cầu ứng dụng	Khuyến nghị cấu hình	Engineering Reason
Hệ giữ giao tiếp xung, cần hiệu năng cao và nhiều I/O tại chỗ	DMC5X10 (xung PCI/PCIe)	16 trục xung, 48I/32O, tương tác lệnh 2µs, chạy Windows/Linux.
Cần bắt vị trí, kích laser đồng bộ theo vị trí chính xác	DMC5X10 với PSO	PSO (ngõ ra đồng bộ theo vị trí) tốc độ cao + look-ahead cho gia công mượt.
Hệ đa trục lớn (>16 trục), cần mạng EtherCAT đồng bộ	DMC-E5000 (EtherCAT)	tới 256 trục, chu kỳ bus 62.5µs, giảm dây và dễ mở rộng node.
Ứng dụng tầm trung, tối ưu chi phí, ít trục hơn	DMC3000 / DMC-E3000	dòng 3000 tầm trung cùng nền tảng, giảm chi phí đầu tư.

Ứng dụng thực tế

Máy laser cần PSO (ngõ ra đồng bộ theo vị trí) kích tia đúng thời điểm theo quỹ đạo.
Máy cắt, khắc và phun keo biên dạng phức tạp giữ giao tiếp xung, đường cong mượt nhờ look-ahead.
Thiết bị lắp ráp – kiểm tra điện tử, bán dẫn với nhiều I/O tại chỗ và đáp ứng nhanh 2µs.
Nâng cấp máy PC-based dùng driver servo/bước nhận xung, cần 16 trục và nhiều ngõ vào/ra.

Câu hỏi thường gặp (FAQ)

DMC5X10 điều khiển tối đa bao nhiêu trục và có bao nhiêu I/O?
DMC5X10 điều khiển tới 16 trục xung tốc độ cao (mở rộng trên main board) và tích hợp sẵn 48 ngõ vào / 32 ngõ ra đa dụng cho logic máy tại chỗ.

DMC5X10 và DMC-E5000 khác nhau ở điểm nào?
Cả hai đều thuộc dòng 5000 Series cao cấp. DMC5X10 là kiểu xung (pulse) cắm PCI/PCIe cho tới 16 trục, còn DMC-E5000 là kiểu bus EtherCAT tới 256 trục. Chọn DMC5X10 khi giữ giao tiếp xung PC-based, chọn DMC-E5000 cho hệ đa trục lớn qua EtherCAT.

Chức năng PSO trên DMC5X10 dùng để làm gì?
PSO (Position Synchronized Output – ngõ ra đồng bộ theo vị trí) tốc độ cao cho phép phát tín hiệu ra đúng theo vị trí trục, dùng để bắt vị trí hoặc kích laser/camera chính xác theo quỹ đạo mà không phụ thuộc thời gian.

Tốc độ tương tác lệnh 2µs của DMC5X10 nghĩa là gì?
DMC5X10 dùng cơ chế truyền lệnh tốc độ cao, tốc độ trao đổi lệnh giữa card và ứng dụng đạt mức 2µs, giúp đáp ứng chuyển động nhanh và độ trễ thấp trong các máy hiệu năng cao.

DMC5X10 chạy trên hệ điều hành nào?
DMC5X10 hỗ trợ Windows và Linux, sử dụng thư viện hàm API để phát triển ứng dụng điều khiển chuyển động trên máy tính công nghiệp.

Mua sản phẩm Leadshine chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của Leadshine: hotline +84.981.016.301, email info@meshitech.com để được tư vấn chọn stepper/servo drive, động cơ và bộ điều khiển phù hợp.
