TOYO XYSGT – robot gantry Descartes servo AC, độ lặp ±0.005 mm | MES HI-TECH

TOYO XYSGT: robot gantry Descartes servo AC, vùng làm việc X 50–1250 mm, Y 50–500 mm, độ lặp ±0.005 mm. MES HI-TECH tư vấn, báo giá.

Mô tả

TOYO XYSGT – robot gantry Descartes servo AC, độ lặp ±0.005 mm | MES HI-TECH

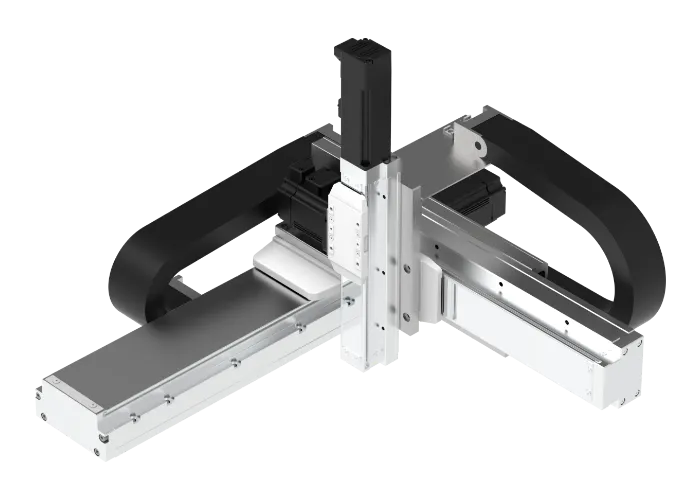

TOYO XYSGT là dòng robot Descartes dạng gantry hai trục dùng động cơ servo AC tích hợp, vùng làm việc trục X từ 50 đến 1250 mm và độ lặp lại ±0.005 mm trên cả hai trục.

Tổng quan sản phẩm

TOYO XYSGT là hệ robot Descartes dạng gantry đã được hãng dựng sẵn: hai trục trượt tuyến tính ghép thành một khung cứng, dẫn hướng bằng ray bi liền thân, và động cơ servo AC gắn trực tiếp trên trục thay vì qua khớp nối trung gian. Vùng làm việc trục X trải từ 50 đến 1250 mm, trục Y từ 50 đến 500 mm, nên một khung XYSGT phủ gần hết mặt bàn thao tác của máy bơm keo, trạm hàn hay bàn lắp ráp điện tử mà không phải đặt cơ khí riêng. Con số đáng chú ý nhất là độ lặp lại ±0.005 mm trên cả X và Y: với đầu kim dispensing chỉ vài trăm micromet, sai số vị trí mỗi chu kỳ phải nhỏ hơn nhiều lần bề rộng đường keo thì mối keo mới đều và không tràn biên, và ±0.005 mm cho biên độ dự phòng đủ rộng để làm việc đó suốt ca sản xuất. Hãng công bố tốc độ chạy tới 1000 mm/s cùng khả năng nội suy đường thẳng và cung tròn trong không gian, tức là XYSGT chạy được biên dạng liên tục chứ không chỉ điểm-tới-điểm — điều bắt buộc khi bơm keo theo đường khép kín. Về hệ sinh thái, khung XYSGT dùng trục GLTH Series với cụm ETH2 Series, tay kẹp điện CHS2 Series và bộ điều khiển TC100 Series; cả bốn thành phần cùng một hãng nên phần đấu nối điện, tham số servo và bài toán tương thích tín hiệu đã được khớp sẵn, rút ngắn thời gian dựng trạm. Hai cấu hình đang chào bán là XYSGT430-A và XYSGT432-A. Hãng cũng phát hành mô hình CAD gốc và cấu hình 3D, cho phép dựng thử cả trạm trên phần mềm trước khi chốt đơn hàng.

Tính năng nổi bật

Độ lặp lại ±0.005 / ±0.005 mm (X / Y) — sai số nhỏ hơn nhiều lần bề rộng một đường keo thông thường, nên mối dán và điểm hàn giữ được hình dạng đồng đều qua hàng nghìn chu kỳ.
Vùng làm việc X 50–1250 mm, Y 50–500 mm — hành trình đặt theo nhu cầu thay vì mua dư, giúp giảm khối lượng chuyển động và rút ngắn thời gian mỗi chu kỳ.
Servo AC tích hợp — hãng công bố tốc độ tới 1000 mm/s; khác với động cơ bước, servo giữ được mô-men ở tốc độ cao và không mất bước khi tải thay đổi đột ngột.
Nội suy đường thẳng và cung tròn 3D — chạy được biên dạng cong liên tục, điều kiện cần khi bơm keo, sealant hoặc thermal paste theo đường khép kín.
Khung gantry dẫn hướng tuyến tính liền thân — độ cứng vững cao và rung dư thấp khi dừng, yếu tố quyết định để giữ đúng ±0.005 mm ở tốc độ làm việc thực tế.
Đồng bộ GLTH / ETH2 Series, tay kẹp CHS2 Series, controller TC100 Series — cơ khí, chấp hành và điều khiển cùng một hệ, không phải tự xử lý bài toán tương thích.

Thông số kỹ thuật TOYO XYSGT

Thông số	Giá trị
GLTH Series	ETH2 Series
Electric Grippers	CHS2 Series
Controllers	TC100 Series
Work Area X-Axis (mm)	50 – 1250
Work Area Y-Axis (mm)	50 – 500
Repeatability (X / Y mm)	±0.005 / ±0.005
Download Catalog	Native CAD Models & 3D Configurations

Các mã trong dòng TOYO XYSGT

Mã sản phẩm

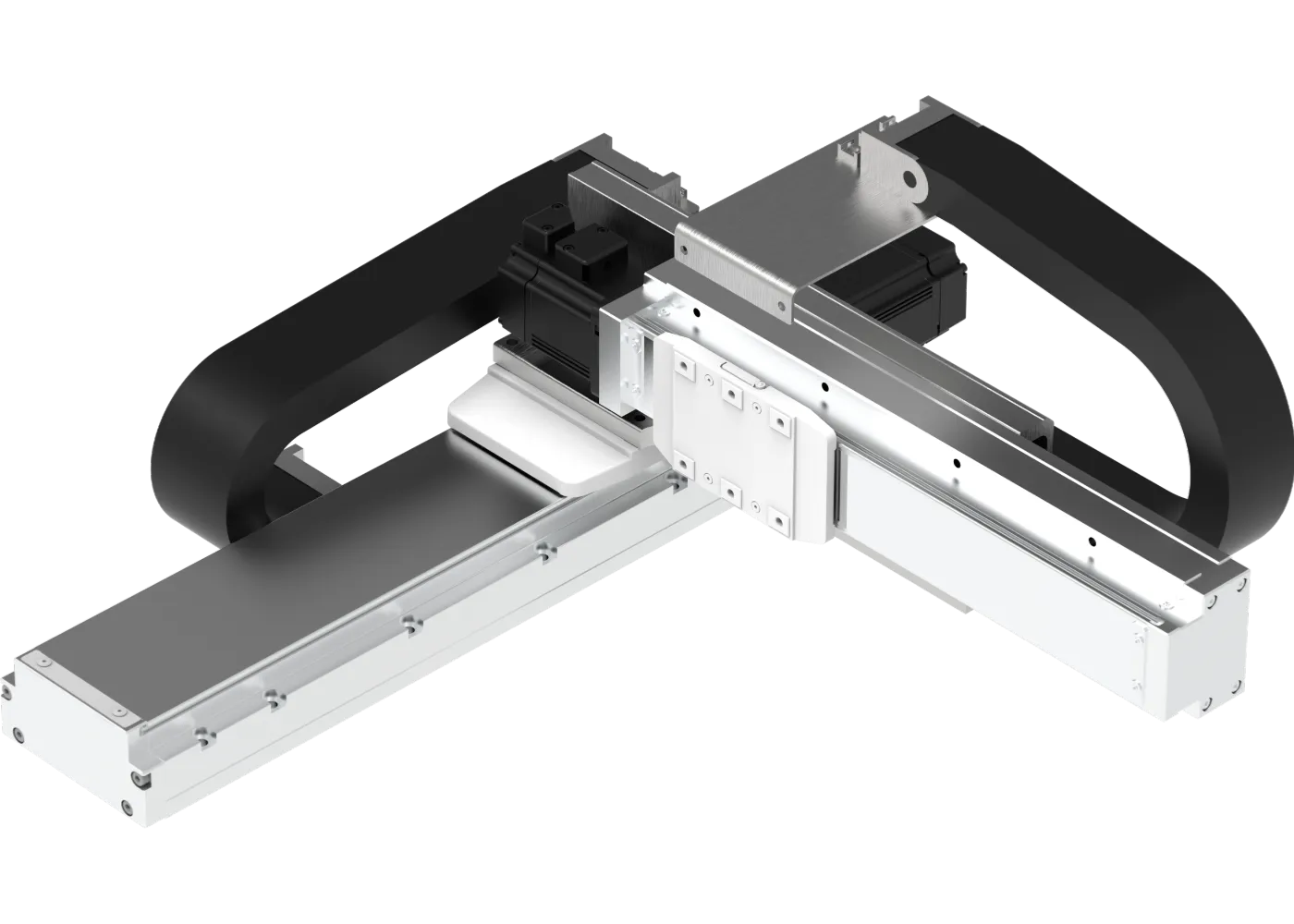

XYSGT430-A
XYSGT432-A

Catalog PDF

📄 Xem / Tải Catalog PDF

Ứng dụng thực tế

Bơm keo, sealant và thermal paste theo biên dạng cong trên dây chuyền điện tử — nội suy cung tròn cùng độ lặp ±0.005 mm giữ bề rộng đường keo ổn định giữa các sản phẩm.
Hàn điểm linh kiện trên bo mạch PCB, nơi vị trí mũi hàn phải trùng nhau giữa các bo cùng loại trong suốt lô sản xuất.
Phay, khắc và cắt vật liệu mềm ở quy mô bàn máy, tận dụng vùng làm việc trục X tới 1250 mm và độ cứng vững của khung gantry.
Trạm gắp đặt và lắp ráp linh kiện nhỏ, kết hợp tay kẹp điện CHS2 Series để điều khiển lực kẹp theo chương trình thay vì chỉ đóng/mở khí nén.

Câu hỏi thường gặp (FAQ)

TOYO XYSGT có vùng làm việc bao nhiêu?
Trục X từ 50 đến 1250 mm, trục Y từ 50 đến 500 mm. Hành trình đặt theo bước nên chọn được kích thước sát khổ chi tiết, tránh mua khung dư gây chậm chu kỳ.

Độ lặp lại của XYSGT là bao nhiêu?
±0.005 mm trên cả trục X và trục Y theo bảng thông số của hãng — đủ cho dispensing đường mảnh và gắp đặt linh kiện điện tử.

XYSGT dùng bộ điều khiển và tay kẹp nào?
Bộ điều khiển thuộc dòng TC100 Series, tay kẹp điện dùng CHS2 Series, cụm trục thuộc GLTH Series / ETH2 Series — tất cả cùng hệ TOYO nên đấu nối và cấu hình theo tài liệu của hãng.

Dòng XYSGT có những mã con nào?
Trang hãng đang công bố hai cấu hình XYSGT430-A và XYSGT432-A, khác nhau ở tổ hợp trục và cách bố trí gá lắp.

Có mô hình CAD để dựng máy trước khi đặt hàng không?
Có. Hãng phát hành mô hình CAD gốc và cấu hình 3D cho dòng XYSGT, đi kèm catalog XYGT Series, dùng để kiểm tra khoảng gá và hành trình ngay trên bản vẽ.

Mua sản phẩm TOYO chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của TOYO: hotline +84.981.016.301, email info@meshitech.com để được tư vấn chọn model và báo giá.
