TOYO XYTH – robot đa trục vít me bi, độ lặp ±0.005 mm, tải tới 50 kg | MES HI-TECH

TOYO XYTH là dòng robot đa trục kiểu slider dẫn động vít me bi, bán ở dạng motor-ready, hành trình trục X tới 1500 mm, tải tối đa 10–50 kg và độ lặp lại ±0.005 mm.

Tổng quan sản phẩm

TOYO XYTH là hệ robot Descartes nhiều trục dựng sẵn trên nền xy-lanh điện dòng ETH — loại slider dẫn động vít me bi công nghiệp. Hãng bán ở dạng motor-ready: khung đã căn chỉnh, mặt bích và khớp nối chờ sẵn, người dùng lắp động cơ khung NEMA hoặc khung hệ mét theo hệ servo và PLC đang chuẩn hoá trong nhà máy, nên không phải nhận thêm một hệ điều khiển độc quyền. Bảng thông số cho thấy dải cấu hình khá rộng: trục X từ 100–1050 mm tới 100–1500 mm, trục Y từ 50–500 mm tới 50–1050 mm, trục Z từ 50–500 mm tới 50–950 mm, và khách chọn được bố trí hai trục XY hay ba trục XYZ theo kiểu công-xôn, gantry hoặc xếp chồng. Độ lặp lại ±0.005 mm trên các trục là điểm phân biệt chính so với bản dẫn động đai: vít me bi biến chuyển động quay thành tịnh tiến qua bi tuần hoàn nên khe hở nhỏ và ổn định theo tải, hợp với việc bơm keo đường mảnh, kiểm tra quang học và lắp ráp cần đặt đúng vị trí từng chu kỳ. Tốc độ tối đa 1250 mm/s ở trục X, 1000 mm/s ở trục Y và 500 mm/s ở trục Z — thấp hơn loại đai nhưng đủ cho đa số trạm lắp ráp, và bù lại bằng độ chính xác. Tải tối đa trải từ 10 đến 50 kg tuỳ cấu hình, nên cùng một dòng vẫn phục vụ được cả đầu kim dispensing nhẹ lẫn cụm gá nặng. Các mã trong dòng gồm XYTH650, XYTH760, XYTH870, XYTH876, XYTH880 và XYTH886 với các kiểu A, F, G, P.

Tính năng nổi bật

Độ lặp lại ±0.005 mm — vít me bi cho khe hở nhỏ và ổn định theo tải, đủ chặt cho bơm keo đường mảnh, lắp ráp chính xác và kiểm tra quang học.
Motor-ready, không khoá hãng — lắp động cơ khung NEMA hoặc khung hệ mét sẵn có, robot nối thẳng vào PLC và bộ điều khiển chuyển động đang dùng.
Hành trình X tới 1500 mm, Y tới 1050 mm, Z tới 950 mm — chọn được đúng khổ làm việc, kể cả hệ ba trục có hành trình Z sâu để với xuống khay chứa.
Tải tối đa 10–50 kg tuỳ cấu hình — cùng một dòng phục vụ được cả đầu kim nhẹ lẫn cụm gá và tay kẹp nặng, không phải đổi sang dòng khác khi đầu công tác thay đổi.
Tốc độ 1250 / 1000 / 500 mm/s (X / Y / Z) — đủ nhịp cho trạm lắp ráp và kiểm tra, trong khi vẫn giữ được độ lặp micromet nhờ dẫn động vít me.
Nhiều kiểu bố trí A, F, G, P — công-xôn, gantry hay xếp chồng, chọn theo không gian máy sẵn có thay vì phải thiết kế lại khung.

Thông số kỹ thuật TOYO XYTH

Thông số	Giá trị
Work Area X-Axis (mm)	100-1050 · 100-1250 · 100-1500 · 100-1500 · 100-1500 · 100-1500
Work Area Y-Axis (mm)	Not Available · 50-500 · 50-1050 · 50-1050 · Not Available · 50-650
Work Area Z-Axis (mm)	50-550 · 50-500 · Not Available · 50-500 · 50-900 · 50-950
Repeatability (X / Y / Z mm)	±0.005 / Not Available / ±0.005 · ±0.005 / ±0.005 / ±0.005 · ±0.005 / ±0.005 / Not Available · ±0.005 / ±0.005 / ±0.005 · ±0.005 / Not Available / ±0.005 · ±0.005 / ±0.005 / ±0.005
Maximum Payload (kg)	10 · 30 · 50 · 22 · 35 · 15
Maximum Speed (X / Y / Z mm/s)	1000 / Not Available / 500 · 1000 / 1000 / 500 · 1250 / 1000 / Not Available · 1250 / 1000 / 500 · 1250 / Not Available / 250 · 1250 / 500 / 250

Các mã trong dòng TOYO XYTH

Mã sản phẩm
XYTH650-P

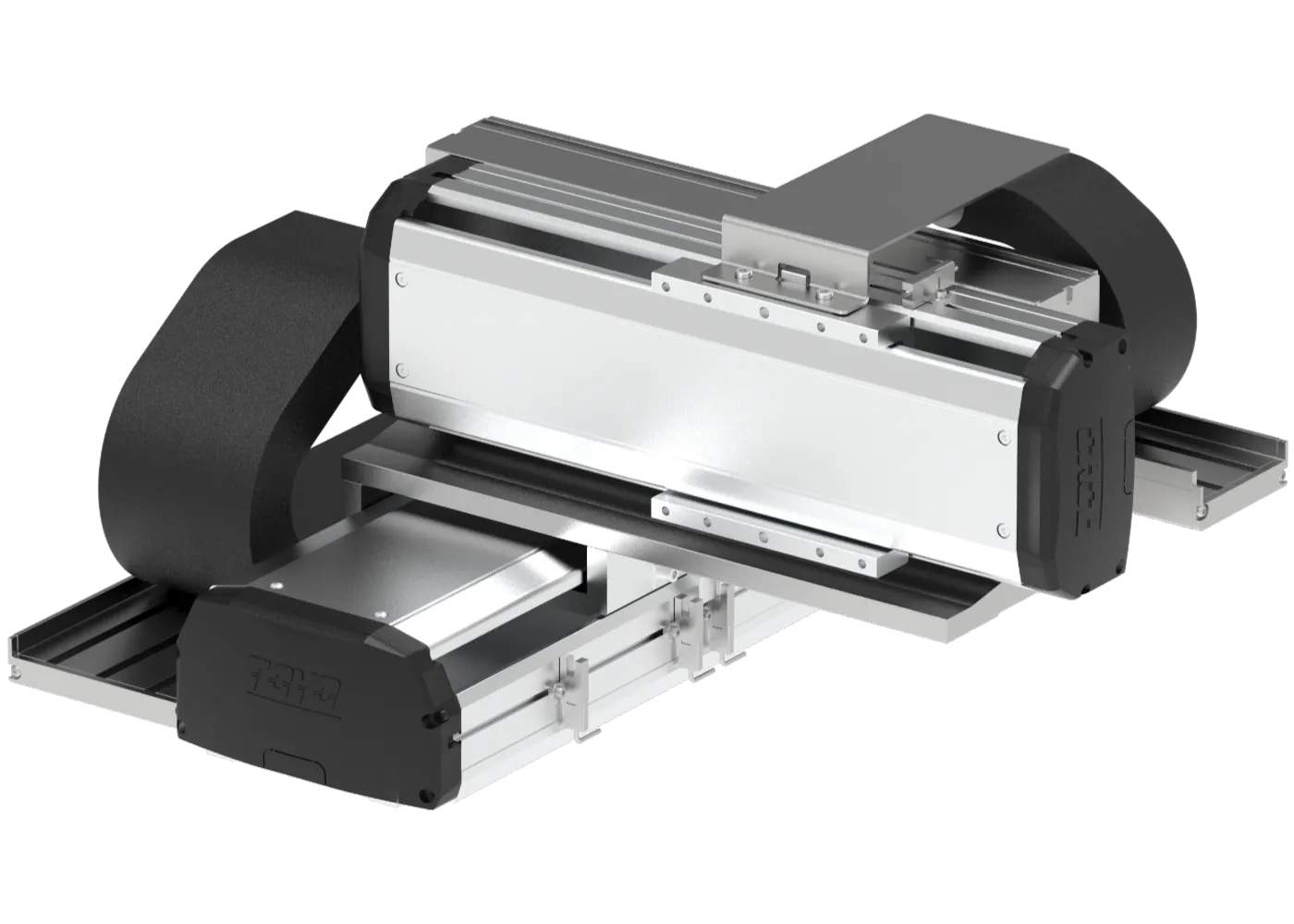

XYTH760-A
XYTH760-F
XYTH760-G
XYTH760-P
XYTH870-A
XYTH870-G
XYTH876-A
XYTH876-G
XYTH880-P
XYTH886-P

Catalog PDF

📄 Xem / Tải Catalog PDF

Ứng dụng thực tế

Chế tạo máy theo yêu cầu cho OEM: khung đã căn chỉnh sẵn giúp bỏ hẳn khâu thiết kế cơ khí trục, còn cấu hình motor-ready cho phép giữ nguyên tủ điện và hệ servo hiện có.
Lắp ráp và phân loại linh kiện tự động, nơi độ lặp ±0.005 mm quyết định việc chi tiết vào đúng ổ định vị mà không cần dò lại vị trí.
Bơm keo và thermal paste theo biên dạng, tận dụng hành trình Z tới 950 mm để tiếp cận chi tiết có chiều cao khác nhau trên cùng một bàn máy.
Kiểm tra quang học trong chuyền: di chuyển camera theo lưới quét trên hành trình X tới 1500 mm mà vẫn giữ đúng khung hình giữa các lần chụp.

Câu hỏi thường gặp (FAQ)

TOYO XYTH dùng cơ cấu dẫn động nào?
Vít me bi công nghiệp trên nền xy-lanh điện dòng ETH. Đây là lý do độ lặp đạt ±0.005 mm, chặt hơn đáng kể so với các bản dẫn động đai cùng khổ.

Hành trình và tải tối đa của XYTH là bao nhiêu?
Trục X từ 100–1050 mm tới 100–1500 mm, trục Y tới 50–1050 mm, trục Z tới 50–950 mm tuỳ cấu hình; tải tối đa nằm trong khoảng 10–50 kg.

Tốc độ tối đa từng trục?
1250 mm/s ở trục X, 1000 mm/s ở trục Y và 500 mm/s ở trục Z theo bảng thông số của hãng — mức hợp lý cho trạm lắp ráp cần ưu tiên độ chính xác hơn nhịp thuần tuý.

Robot có sẵn động cơ chưa?
Chưa. XYTH thuộc nhóm motor-ready: khung được căn chỉnh và gá sẵn để lắp động cơ khung NEMA hoặc khung hệ mét theo hệ điều khiển của khách.

Dòng XYTH có những mã con nào?
XYTH650-P, XYTH760-A/F/G/P, XYTH870-A/G, XYTH876-A/G, XYTH880-P và XYTH886-P; hậu tố A, F, G, P ứng với các kiểu bố trí công-xôn, gantry và xếp chồng.
