Airbest ACV – bộ tạo chân không một tầng, bản HS đạt 90 -kPa và bản LS cho tới 350 NL/min

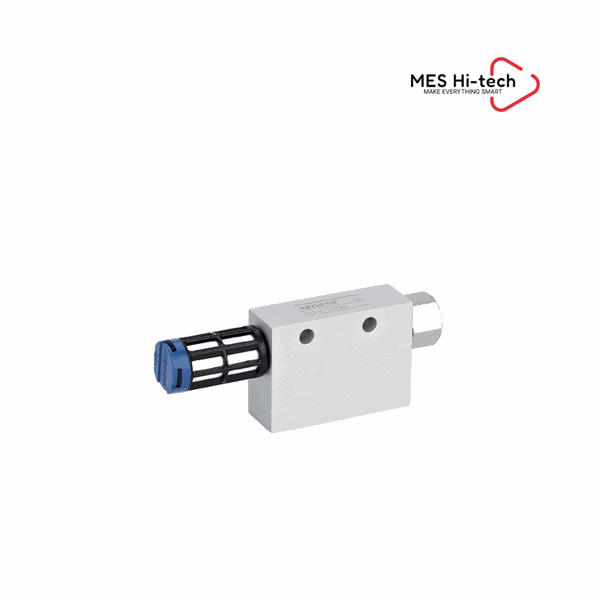

Bộ tạo chân không một tầng Airbest ACV bản HS và LS

Airbest ACV là bộ tạo chân không một tầng cấu trúc gọn, chia hai nhánh: bản HS đạt chân không tối đa 90 -kPa, bản LS đổi chân không lấy lưu lượng và lên tới 350 NL/min.

Tổng quan sản phẩm

Airbest ACV là dòng cơ bản, thiết kế một tầng nên ít chi tiết chuyển động và dễ bảo trì. Hãng chia dòng này thành hai nhánh có cùng khung vỏ và cùng mức tiêu thụ khí nén. Nhánh HS cho chân không cao: 87 -kPa ở cỡ 05 và 90 -kPa từ cỡ 10 trở lên, phù hợp bề mặt kín khí. Nhánh LS chỉ đạt 57 -kPa nhưng lưu lượng hút tối đa cao hơn rõ rệt, chẳng hạn cỡ 30 cho 350 NL/min so với 225 NL/min của bản HS cùng cỡ, trong khi cả hai đều tiêu thụ 385 NL/min khí nén. Đây là điểm quyết định khi chọn: cùng chi phí khí nén, nhánh nào hợp với vật liệu sẽ cho chu kỳ ngắn hơn. Sáu cỡ 05, 10, 15, 20, 25 và 30 phủ dải 7 – 350 NL/min. Mỗi cỡ Airbest ACV có tùy chọn công tắc áp suất tích hợp, mã hậu tố CK, giúp phát hiện trạng thái giữ chi tiết mà không cần cảm biến rời.

Tính năng nổi bật

Hai nhánh HS và LS — HS đạt tới 90 -kPa cho bề mặt kín khí, LS đạt 57 -kPa nhưng lưu lượng cao hơn cho vật liệu thấm khí.
Sáu cỡ trong một họ — từ cỡ 05 với 7 NL/min tới cỡ 30 với 350 NL/min, đổi cỡ mà giữ nguyên logic lắp đặt.
Tùy chọn công tắc áp suất — bản hậu tố CK tích hợp công tắc để báo trạng thái giữ chi tiết, bỏ được cảm biến chân không rời và đường dây riêng.
Cấu trúc một tầng, dễ bảo trì — Airbest ACV không có khoang nhiều tầng nên vệ sinh vòi phun nhanh, tuổi thọ theo công bố của hãng là dài.
Độ ồn 68 – 75 dB(A) — tăng dần theo cỡ, cần cân nhắc giảm âm ngoài nếu dùng cỡ 25 và 30 gần vị trí người vận hành.

Cấu tạo và tùy chọn công tắc áp suất của dòng ACV

Thông số kỹ thuật Airbest ACV

Số liệu lấy từ bảng thông số kỹ thuật (mục Specific) trên trang sản phẩm ACV của Airbest. Cột theo thứ tự: ACV-05HS, ACV-10HS, ACV-15HS, ACV-20HS, ACV-25HS, ACV-30HS, ACV-05LS, ACV-10LS, ACV-15LS, ACV-20LS, ACV-25LS, ACV-30LS. Trang hãng không công bố vật liệu thân vỏ và thông số điện của công tắc áp suất bản CK.

Thông số	ACV-05HS	ACV-10HS	ACV-15HS	ACV-20HS	ACV-25HS	ACV-30HS	ACV-05LS	ACV-10LS	ACV-15LS	ACV-20LS	ACV-25LS	ACV-30LS
Áp suất khí cấp danh định	5 bar	5 bar	5 bar	5 bar	5 bar	5 bar	5 bar	5 bar	5 bar	5 bar	5 bar	5 bar
Độ chân không tối đa	87 -kPa	90 -kPa	90 -kPa	90 -kPa	90 -kPa	90 -kPa	57 -kPa	57 -kPa	57 -kPa	57 -kPa	57 -kPa	57 -kPa
Lưu lượng hút tối đa	7 NL/min	27 NL/min	63 NL/min	110 NL/min	160 NL/min	225 NL/min	10 NL/min	36 NL/min	95 NL/min	170 NL/min	250 NL/min	350 NL/min
Tiêu thụ khí nén	13 NL/min	44 NL/min	100 NL/min	180 NL/min	265 NL/min	385 NL/min	13 NL/min	44 NL/min	100 NL/min	180 NL/min	265 NL/min	385 NL/min
Độ ồn	68 dB(A)	68 dB(A)	72 dB(A)	72 dB(A)	75 dB(A)	75 dB(A)	68 dB(A)	68 dB(A)	72 dB(A)	72 dB(A)	75 dB(A)	75 dB(A)
Nhiệt độ làm việc	0 – 60 ℃	0 – 60 ℃	0 – 60 ℃	0 – 60 ℃	0 – 60 ℃	0 – 60 ℃	0 – 60 ℃	0 – 60 ℃	0 – 60 ℃	0 – 60 ℃	0 – 60 ℃	0 – 60 ℃
Khối lượng bản không công tắc	80 g	80 g	140 g	350 g	730 g	870 g	75 g	75 g	135 g	330 g	710 g	840 g
Khối lượng bản CK (có công tắc)	120 g	120 g	190 g	460 g	700 g	846 g	115 g	115 g	180 g	440 g	680 g	816 g
Cổng cấp khí P	φ8	φ8	φ8	φ8	φ10	φ10	φ8	φ8	φ8	φ8	φ10	φ10
Đường kính ống chân không khuyến nghị	φ8	φ8	φ8	φ10	φ12	φ12	φ8	φ8	φ8	φ10	φ12	φ12

Các mã trong dòng Airbest ACV

Danh sách mã theo Selection Guide trên trang hãng; hậu tố CK là bản có công tắc áp suất.

Mã sản phẩm
ACV-05HS
ACV-10HS
ACV-15HS
ACV-20HS
ACV-25HS
ACV-30HS
ACV-05HSCK
ACV-10HSCK
ACV-15HSCK
ACV-20HSCK
ACV-05LS
ACV-10LS
ACV-15LS
ACV-20LS
ACV-25LS
ACV-30LS
ACV-05LSCK
ACV-10LSCK
ACV-15LSCK
ACV-20LSCK

Catalog PDF

📄 Xem / Tải Catalog PDF

Ứng dụng thực tế

Gắp tấm kim loại, kính và bề mặt nhẵn bằng bản HS ở 90 -kPa, nơi độ chân không dự trữ quyết định lực giữ.
Gắp carton, giấy và vật liệu thấm khí bằng bản LS: cỡ 20 cho 170 NL/min so với 110 NL/min của bản HS cùng mức tiêu thụ khí 180 NL/min.
Trạm lắp ráp cần tín hiệu xác nhận đã hút, chọn bản Airbest ACV hậu tố CK để công tắc áp suất phát tín hiệu trực tiếp về PLC.
Máy đóng gói và máy dán nhãn dùng cỡ 05 hoặc 10 với mức tiêu thụ khí 13 – 44 NL/min cho từng điểm hút.

Câu hỏi thường gặp (FAQ)

HS và LS khác nhau thế nào?
Cùng khung vỏ, cùng mức tiêu thụ khí nén, nhưng khác vòi phun. Bản HS đạt 87 – 90 -kPa với lưu lượng hút tối đa 7 – 225 NL/min; bản LS chỉ đạt 57 -kPa nhưng lưu lượng lên 10 – 350 NL/min.

Hậu tố CK trong mã đặt hàng là gì?
Đó là bản có công tắc áp suất tích hợp. Bảng thông số của hãng ghi riêng khối lượng bản không công tắc và bản CK, ví dụ cỡ 20 bản HS là 350 g khi không công tắc và 460 g khi có.

Sáu cỡ tương ứng lưu lượng và cổng nối nào?
Bản HS: cỡ 05 đạt 7 NL/min, cỡ 10 đạt 27 NL/min, cỡ 15 đạt 63 NL/min, cỡ 20 đạt 110 NL/min, cỡ 25 đạt 160 NL/min và cỡ 30 đạt 225 NL/min. Cổng cấp khí là φ8 cho cỡ 05 – 20 và φ10 cho cỡ 25 – 30.

Điều kiện làm việc cho phép là gì?
Áp suất khí cấp danh định 5 bar, nhiệt độ làm việc 0 – 60 ℃, độ ồn 68 – 75 dB(A) tùy cỡ. Trang hãng không công bố vật liệu thân vỏ cho dòng này.

Mua Airbest ACV chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của Airbest (thuộc tập đoàn Piab) tại Việt Nam: hotline +84.981.016.301, email info@meshitech.com. Đội kỹ thuật hỗ trợ chọn cấu hình theo đúng chi tiết cần gắp trước khi đặt hàng.
