Airbest SOB – núm hút oval xếp 1,5 nếp 30×60 đến 70×140 mm, lực kéo tách 53–275 N

Airbest SOB: núm hút oval 1,5 nếp, lực kéo tách đứng 53–275 N, lực ngang 60–295 N, khối lượng 26–117 g, bốn cỡ 30×60 đến 70×140 mm. MES HI-TECH.

Mô tả

Airbest SOB – núm hút oval xếp 1,5 nếp 30×60 đến 70×140 mm, lực kéo tách 53–275 N

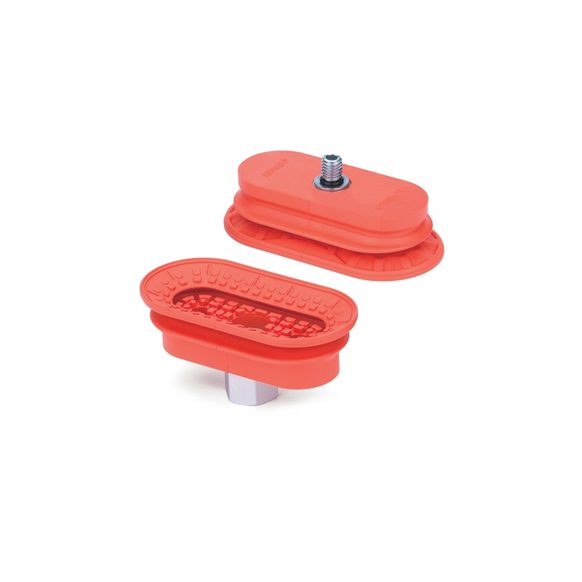

Núm hút oval xếp nếp Airbest SOB dùng cho tấm kim loại

Airbest SOB là núm hút oval kết cấu xếp 1,5 nếp, có bốn cỡ từ 30×60 mm đến 70×140 mm, lực kéo tách theo phương thẳng đứng 53 – 275 N và theo phương ngang 60 – 295 N. Khối lượng chỉ 26 g đến 117 g.

Tổng quan sản phẩm

Airbest SOB được thiết kế cho tấm kim loại và những chi tiết dài hẹp mà núm hút tròn không phủ hết. Dạng oval cho phép đặt núm hút dọc theo chiều dài phôi, tăng diện tích tiếp xúc mà không cần mở rộng bề ngang đồ gá. Kết cấu xếp 1,5 nếp cho một hành trình co ngắn, đủ để bù chênh cao và bám vào bề mặt hơi cong — hãng công bố bán kính cong nhỏ nhất của phôi từ 25 mm với cỡ 30×60 mm đến 70 mm với cỡ 70×140 mm. Bên trong lòng núm hút là kết cấu đỡ hoa văn diện tích lớn, giữ cho đệm không bị hút lõm vào tâm khi chân không đạt đỉnh; nếu thiếu chi tiết này thì tấm mỏng sẽ bị kéo cong tại điểm hút. Đáng chú ý, dòng Airbest SOB có công bố riêng lực kéo tách trên bề mặt dính dầu, 50 – 267 N, con số hiếm gặp nhưng lại quyết định khi làm việc với tôn còn dầu chống gỉ.

Tính năng nổi bật

Ba giá trị lực kéo tách — đứng, ngang và ngang trên bề mặt dính dầu, cho phép tính tải sát thực tế thay vì chỉ dựa vào một con số.
Chịu được bề mặt dính dầu — cỡ 70×140 mm vẫn giữ 267 N theo phương ngang trên bề mặt có dầu, so với 295 N khi bề mặt khô.
Kết cấu xếp 1,5 nếp — hành trình co ngắn, bù chênh cao và bám được bề mặt cong với bán kính từ 25 mm.
Kết cấu đỡ hoa văn bên trong — chống hút lõm tấm mỏng tại điểm tiếp xúc khi độ chân không đạt đỉnh.
Khối lượng chỉ 26 – 117 g — nhẹ nên ghép được nhiều điểm hút trên một đầu gắp mà không ăn hết tải trọng robot.
Thể tích khoang trong 8,7 – 100 cm³ — cỡ nhỏ của Airbest SOB hút nhanh, cỡ lớn cần lưu ý thời gian tạo chân không khi tính nhịp máy.

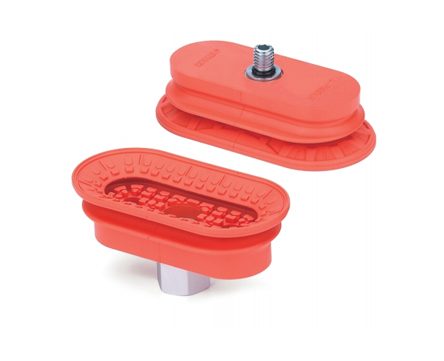

Kết cấu đỡ hoa văn bên trong của dòng SOB

Thông số kỹ thuật Airbest SOB

Số liệu lấy từ bảng Specific trên trang sản phẩm Airbest. Cột theo thứ tự: SOB30×60, SOB40×80, SOB55×110, SOB70×140. Lực kéo tách đo ở mức chân không -60 kPa trên bề mặt phôi nhẵn và sạch, chưa áp hệ số an toàn. Trang hãng không công bố vật liệu đệm, dải nhiệt độ làm việc hay hành trình co nên các dòng đó không có trong bảng.

Thông số	SOB30×60	SOB40×80	SOB55×110	SOB70×140
Lực kéo tách theo phương thẳng đứng	53 N	110 N	197 N	275 N
Lực kéo tách theo phương ngang	60 N	118 N	200 N	295 N
Lực kéo tách theo phương ngang (bề mặt dính dầu)	50 N	101 N	183 N	267 N
Thể tích khoang trong	8,7 cm³	20 cm³	50 cm³	100 cm³
Bán kính cong nhỏ nhất của phôi	25 mm	32 mm	50 mm	70 mm
Khối lượng	26 g	33 g	75 g	117 g
Đường kính ống khuyến nghị	6 mm	8 mm	8 mm	8 mm
Số lượng đóng gói tối thiểu (MPQ)	1 pcs (tất cả các cỡ)
Kết cấu	Oval, xếp 1,5 nếp, có kết cấu đỡ hoa văn diện tích lớn bên trong

Các mã trong dòng Airbest SOB

Danh sách mã theo Selection Guide trên trang hãng.

Mã sản phẩm
SOB30×60N
SOB40×80N
SOB55×110N
SOB70×140N

Catalog PDF

📄 Xem / Tải Catalog PDF

Ứng dụng thực tế

Bốc tấm tôn và tấm thép trong dây chuyền dập, đặt núm hút dọc theo chiều dài phôi để chống lật khi tăng tốc.
Gắp tấm kim loại còn phủ dầu chống gỉ, dựa trên lực kéo tách ngang trên bề mặt dính dầu 50 – 267 N mà hãng công bố.
Nâng chi tiết dài và hẹp như thanh profile hoặc dải kim loại, nơi núm hút tròn không đủ diện tích bám.
Xếp tấm kim loại uốn cong nhẹ, chọn cỡ Airbest SOB theo bán kính cong nhỏ nhất của phôi 25, 32, 50 hoặc 70 mm.

Câu hỏi thường gặp (FAQ)

Bốn cỡ trong dòng SOB có thông số ra sao?
SOB30×60 cho 53 N đứng và 60 N ngang, nặng 26 g; SOB40×80 cho 110 N và 118 N, nặng 33 g; SOB55×110 cho 197 N và 200 N, nặng 75 g; SOB70×140 cho 275 N và 295 N, nặng 117 g.

Vì sao có riêng cột lực kéo tách cho bề mặt dính dầu?
Vì tấm kim loại thường còn dầu chống gỉ, làm giảm ma sát giữa đệm và phôi. Hãng công bố các giá trị 50, 101, 183 và 267 N cho bốn cỡ, thấp hơn so với 60, 118, 200 và 295 N trên bề mặt khô.

Núm hút bám được phôi cong tới mức nào?
Bán kính cong nhỏ nhất của phôi là 25 mm với cỡ 30×60, 32 mm với cỡ 40×80, 50 mm với cỡ 55×110 và 70 mm với cỡ 70×140. Phôi cong gắt hơn các giá trị này sẽ không tạo được kín.

Nên dùng ống dẫn cỡ nào?
Trang hãng khuyến nghị ống 6 mm cho cỡ 30×60 và 8 mm cho ba cỡ còn lại. Với thể tích khoang trong lên tới 100 cm³ ở cỡ lớn nhất, ống nhỏ hơn sẽ kéo dài thời gian tạo chân không.
