Airbest SOF – núm hút oval phẳng 16×50 đến 70×140 mm, lực kéo tách 33–445 N

Airbest SOF: 9 cỡ núm hút oval phẳng từ 16×50 đến 70×140 mm, lực kéo tách đứng 33–445 N, khối lượng 17–77 g, ống 4–8 mm. Phân phối MES HI-TECH.

Mô tả

Airbest SOF – núm hút oval phẳng 16×50 đến 70×140 mm, lực kéo tách 33–445 N

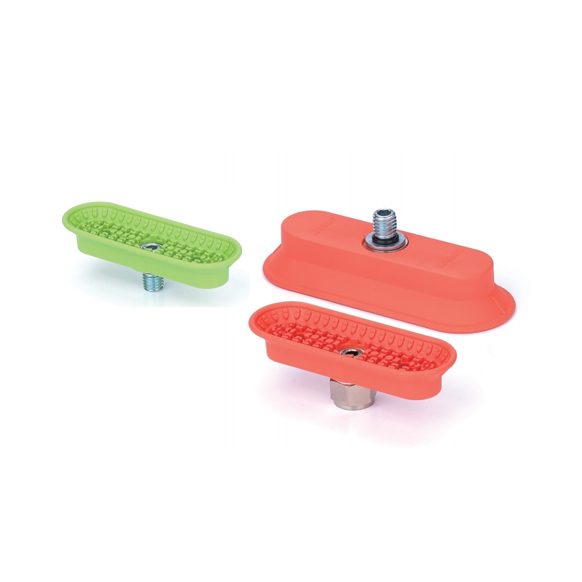

Núm hút oval phẳng Airbest SOF dùng cho tấm kim loại

Airbest SOF là núm hút oval phẳng dành cho phôi dài và hẹp, có chín cỡ từ 16×50 mm đến 70×140 mm với lực kéo tách theo phương thẳng đứng 33 – 445 N. Khối lượng chỉ 17 g đến 77 g nên ghép được nhiều điểm hút trên cùng một đồ gá.

Tổng quan sản phẩm

Chín cỡ là điểm mạnh chính của Airbest SOF: người thiết kế đồ gá hiếm khi phải chấp nhận một núm hút quá to hoặc quá nhỏ so với phôi. Dạng oval phẳng cho phép trải diện tích tiếp xúc dọc theo chi tiết dài và hẹp, trong khi mặt đệm phẳng bám sát vào tấm phẳng mà không tạo hành trình co đáng kể — nghĩa là vị trí phôi sau khi hút gần như không đổi, thuận lợi cho các trạm định vị chính xác. Hãng nhấn mạnh khả năng tăng ma sát giữa đệm và phôi, và điều đó phản ánh vào bảng số: cỡ 40×80 mm giữ được 110 N theo phương ngang trên bề mặt khô và vẫn còn 100 N trên bề mặt dính dầu, mức suy giảm rất nhỏ. Khi chọn Airbest SOF, cần đối chiếu bán kính cong nhỏ nhất của phôi, thay đổi từ 8 mm ở cỡ nhỏ nhất tới 90 mm ở cỡ 70×140 mm, vì đây là ràng buộc quyết định núm hút có tạo được kín hay không.

Tính năng nổi bật

Chín cỡ từ 16×50 đến 70×140 mm — bước nhảy nhỏ giữa các cỡ giúp chọn đúng diện tích hút cho từng loại phôi.
Lực kéo tách đứng 33 – 445 N — dải rộng gấp hơn mười ba lần, phủ từ chi tiết nhỏ tới tấm thép cỡ lớn.
Giữ lực tốt trên bề mặt dính dầu — cỡ 40×80 mm vẫn đạt 100 N theo phương ngang so với 110 N khi bề mặt khô.
Khối lượng 17 – 77 g — rất nhẹ, cho phép bố trí nhiều điểm hút mà không ăn nhiều vào tải trọng cổ tay robot.
Thể tích khoang trong 2 – 52 cm³ — cỡ 16×50 mm chỉ 2 cm³ nên tạo chân không gần như tức thời, hợp với nhịp máy nhanh.
Ống khuyến nghị 4, 6 hoặc 8 mm — Airbest SOF tăng tiết diện ống dần theo cỡ để đảm bảo lưu lượng rút kịp thể tích khoang.

Bề mặt tạo ma sát và kết cấu của dòng SOF

Thông số kỹ thuật Airbest SOF

Số liệu lấy từ bảng Specific trên trang sản phẩm Airbest. Cột theo thứ tự: SOF16×50, SOF20×80, SOF23×60, SOF30×90, SOF40×80, SOF40×110, SOF50×100, SOF60×120, SOF70×140. Lực kéo tách là giá trị hãng đo trên bề mặt nhẵn, sạch và chưa áp hệ số an toàn. Trang hãng không công bố vật liệu đệm, kiểu ren cổng nối hay dải nhiệt độ làm việc nên các dòng đó không có trong bảng.

Thông số	SOF16×50	SOF20×80	SOF23×60	SOF30×90	SOF40×80	SOF40×110	SOF50×100	SOF60×120	SOF70×140
Lực kéo tách theo phương thẳng đứng	33 N	78 N	57 N	125 N	141 N	200 N	217 N	312 N	445 N
Lực kéo tách theo phương ngang	24 N	38 N	37 N	77 N	110 N	188 N	181 N	254 N	344 N
Lực kéo tách theo phương ngang (bề mặt dính dầu)	12 N	35 N	33 N	60 N	100 N	118 N	121 N	170 N	230 N
Thể tích khoang trong	2 cm³	5 cm³	3 cm³	10 cm³	11 cm³	25 cm³	20 cm³	35 cm³	52 cm³
Bán kính cong nhỏ nhất của phôi	8 mm	25 mm	20 mm	30 mm	50 mm	35 mm	75 mm	75 mm	90 mm
Khối lượng	17 g	23 g	29 g	24 g	43 g	47 g	56 g	70 g	77 g
Đường kính ống khuyến nghị	4 mm	4 mm	4 mm	4 mm	6 mm	6 mm	6 mm	6 mm	8 mm
Số lượng đóng gói tối thiểu (MPQ)	1 pcs (tất cả các cỡ)

Các mã trong dòng Airbest SOF

Danh sách mã theo Selection Guide trên trang hãng.

Mã sản phẩm
SOF16×50
SOF20×80
SOF23×60
SOF30×90
SOF40×80
SOF40×110
SOF50×100
SOF60×120
SOF70×140

Catalog PDF

📄 Xem / Tải Catalog PDF

Ứng dụng thực tế

Gắp dải kim loại và thanh profile dài hẹp trong dây chuyền cắt, đặt núm hút dọc trục để chống xoay khi di chuyển.
Bốc tấm tôn mỏng còn dầu chống gỉ, dựa vào lực kéo tách ngang trên bề mặt dính dầu 12 – 230 N tuỳ cỡ.
Cấp phôi cho máy dập với nhịp nhanh, dùng các cỡ nhỏ 16×50 mm hoặc 23×60 mm có khoang trong chỉ 2 – 3 cm³.
Xếp tấm kim loại lớn lên pallet bằng cụm nhiều núm hút Airbest SOF cỡ 60×120 mm hoặc 70×140 mm, mỗi điểm góp 312 N đến 445 N.

Câu hỏi thường gặp (FAQ)

Dòng SOF có bao nhiêu cỡ và lực kéo tách ra sao?
Chín cỡ: 16×50 (33 N), 20×80 (78 N), 23×60 (57 N), 30×90 (125 N), 40×80 (141 N), 40×110 (200 N), 50×100 (217 N), 60×120 (312 N) và 70×140 mm (445 N), tính theo phương thẳng đứng.

Núm hút chịu được phôi cong tới đâu?
Bán kính cong nhỏ nhất của phôi lần lượt là 8, 25, 20, 30, 50, 35, 75, 75 và 90 mm theo thứ tự chín cỡ. Cỡ càng lớn thì càng cần phôi phẳng hoặc cong thoải.

Bề mặt có dầu ảnh hưởng nhiều tới lực giữ không?
Có nhưng không đồng đều. Cỡ 16×50 mm giảm từ 24 N xuống 12 N, trong khi cỡ 40×80 mm chỉ giảm từ 110 N xuống 100 N. Nên chọn cỡ lớn hơn khi phôi chắc chắn còn dầu.

Chọn cỡ ống dẫn thế nào?
Trang hãng khuyến nghị ống 4 mm cho bốn cỡ nhỏ nhất, 6 mm cho các cỡ 40×80 đến 60×120 và 8 mm cho cỡ 70×140 mm có khoang trong 52 cm³.

Mua Airbest SOF chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của Airbest (thuộc tập đoàn Piab) tại Việt Nam: hotline +84.981.016.301, email info@meshitech.com. Đội kỹ thuật hỗ trợ chọn cấu hình theo đúng chi tiết cần gắp trước khi đặt hàng.
