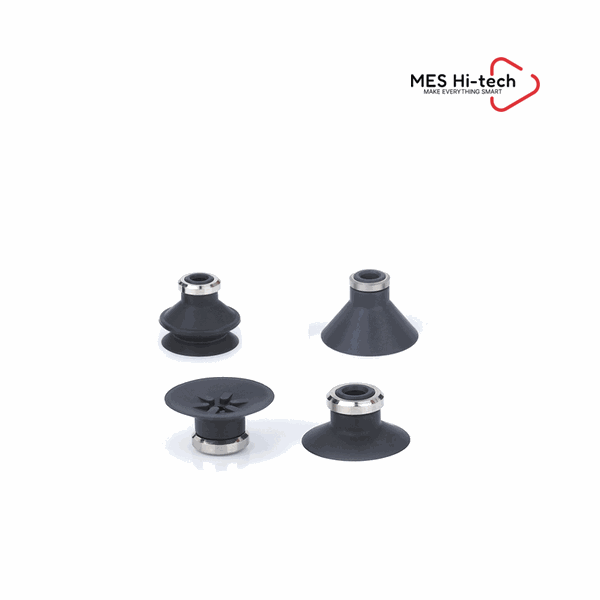

Airbest SZ – giác hút phẳng tiêu chuẩn φ2–φ50 mm, lực bóc 0,15–92 N, 4 kiểu U/C/B/D

Airbest SZ là giác hút phẳng tiêu chuẩn φ2–φ50 mm, lực bóc 0,15–92 N ở -60 kPa, khoang trong dưới 0,1–25 cm³, 4 kiểu U/C/B/D.

Mô tả

Airbest SZ – giác hút phẳng tiêu chuẩn φ2–φ50 mm, lực bóc 0,15–92 N, 4 kiểu U/C/B/D

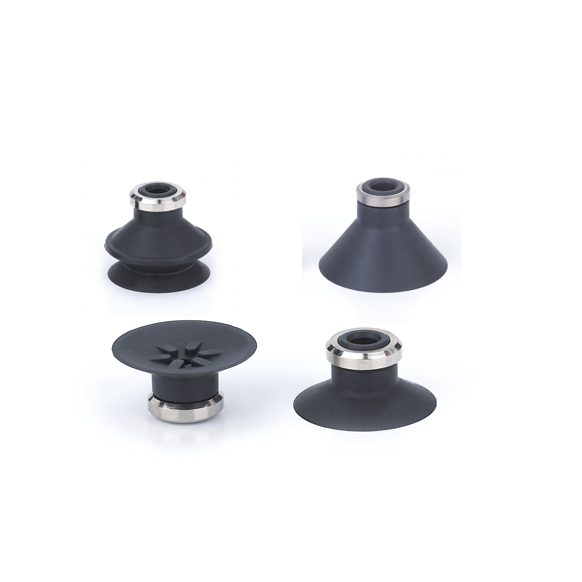

Giác hút phẳng Airbest SZ với các kiểu U, C, B và D

Airbest SZ là họ giác hút phẳng tiêu chuẩn có đường kính từ φ2 đến φ50 mm, lực bóc 0,15–92 N ở mức chân không thử -60 kPa, với bốn kiểu biên dạng U, C, B và D.

Tổng quan sản phẩm

Airbest SZ gom các giác hút phẳng cỡ nhỏ và trung dùng cho phôi bề mặt nhẵn, sạch. Trang hãng liệt kê 12 đường kính danh nghĩa từ φ2 tới φ50 mm; lực bóc tương ứng tăng từ 0,15 N ở φ2 lên 92 N ở φ50, đo ở mức chân không thử -60 kPa và chưa tính hệ số an toàn. Dải lực này giải thích vì sao cùng một họ có thể vừa dùng cho linh kiện SMD vài gam, vừa dùng cho tấm kim loại vài kilogam khi ghép nhiều chiếc. Thể tích khoang trong rất nhỏ – dưới 0,1 cm³ ở các cỡ φ2–φ8 và tối đa 6 cm³ ở kiểu U cỡ φ50 – nên bơm chân không đạt ngưỡng gắp gần như tức thời, điều kiện bắt buộc cho máy chạy nhịp nhanh. Bốn biên dạng của Airbest SZ phục vụ mục đích khác nhau: kiểu U và C phẳng cho bề mặt cứng, kiểu B có nếp gấp nông với khoang trong lớn hơn (tới 25 cm³ ở φ50) để bù độ vênh, kiểu D cho phôi cần diện tiếp xúc rộng hơn. Ống nối khuyến nghị là φ4 mm cho các cỡ φ2–φ8 và φ6 mm từ φ10 trở lên.

Tính năng nổi bật

Kích thước nhỏ, khối lượng thấp — phù hợp lắp dày trên đầu gắp nhiều điểm mà không làm tăng quán tính.
Bốn biên dạng U, C, B, D — chọn theo độ phẳng và độ cứng của phôi thay vì phải đổi sang họ giác hút khác.
Kết cấu đơn giản — ít chi tiết nên dễ thay thế khi mòn mép, giảm thời gian dừng máy.
Có phương án vật liệu dẫn điện — hãng nêu tuỳ chọn conductive cho môi trường cần chống tích tĩnh điện.
12 đường kính từ φ2 đến φ50 mm — bước nhảy dày giúp chọn đúng lực bóc mà không phải thừa kích thước.
Khoang trong cực nhỏ — dưới 0,1 cm³ ở các cỡ φ2–φ8, rút ngắn thời gian tạo chân không mỗi chu kỳ.

Đặc điểm kết cấu của giác hút phẳng tiêu chuẩn Airbest SZ

Thông số kỹ thuật Airbest SZ

Số liệu lấy nguyên từ bảng “Specific” trên trang sản phẩm chính hãng. Cột theo thứ tự đường kính: φ2, φ4, φ6, φ8, φ10, φ13, φ16, φ20, φ25, φ32, φ40, φ50. Hãng ghi chú: thử ở -60 kPa trên phôi bề mặt nhẵn và sạch, lực bóc chưa tính hệ số an toàn. Dấu “-” nghĩa là kiểu đó không có cỡ tương ứng. Trang hãng không công bố vật liệu cụ thể, độ cứng Shore và dải nhiệt độ làm việc.

Thông số	φ2	φ4	φ6	φ8	φ10	φ13	φ16	φ20	φ25	φ32	φ40	φ50
Đường kính giác hút	φ2 mm	φ4 mm	φ6 mm	φ8 mm	φ10 mm	φ13 mm	φ16 mm	φ20 mm	φ25 mm	φ32 mm	φ40 mm	φ50 mm
Lực bóc ở -60 kPa	0,15 N	0,6 N	1,2 N	2,2 N	3,5 N	6 N	9,6 N	15 N	24 N	38 N	60 N	92 N
Thể tích khoang trong kiểu SZU	<0,1 cm³	<0,1 cm³	<0,1 cm³	<0,1 cm³	0,15 cm³	0,2 cm³	0,3 cm³	0,6 cm³	0,9 cm³	1,6 cm³	3,5 cm³	6 cm³
Thể tích khoang trong kiểu SZC	–	–	–	–	0,15 cm³	0,2 cm³	0,3 cm³	0,6 cm³	0,9 cm³	1,6 cm³	3,5 cm³	6 cm³
Thể tích khoang trong kiểu SZB	–	–	<0,1 cm³	<0,1 cm³	0,3 cm³	0,9 cm³	1,3 cm³	2,2 cm³	3,3 cm³	7,2 cm³	15 cm³	25 cm³
Thể tích khoang trong kiểu SZD	–	–	–	–	0,3 cm³	–	0,6 cm³	–	1,5 cm³	–	9 cm³	–
Đường kính ống khuyến nghị	4 mm	4 mm	4 mm	4 mm	6 mm	6 mm	6 mm	6 mm	6 mm	6 mm	6 mm	6 mm
Số lượng đặt tối thiểu (MPQ)	10 chiếc	10 chiếc	10 chiếc	10 chiếc	10 chiếc	10 chiếc	10 chiếc	5 chiếc	5 chiếc	5 chiếc	1 chiếc	1 chiếc
Biên dạng có sẵn	Kiểu U, kiểu C, kiểu B, kiểu D

Các mã trong dòng Airbest SZ

Danh sách mã theo Selection Guide trên trang hãng; bảng gốc còn các cỡ SZB25, SZB32, SZB40 và SZB50 ngoài 30 mã liệt kê ở đây.

Mã sản phẩm
SZU2
SZU4
SZU6
SZU8
SZU10
SZU13
SZU16
SZU20
SZU25
SZU32
SZU40
SZU50
SZC10
SZC13
SZC16
SZC20
SZC25
SZC32
SZC40
SZC50
SZB6
SZB8
SZB10
SZB13
SZB16
SZB20
SZD10
SZD16
SZD25
SZD40

Catalog PDF

📄 Xem / Tải Catalog PDF

Ứng dụng thực tế

Gắp linh kiện điện tử và bo mạch PCB bằng các cỡ φ2–φ10 mm, nơi lực bóc 0,15–3,5 N đã đủ và diện tiếp xúc phải nhỏ để không đè lên chân linh kiện.
Nhấc tem nhãn, phôi giấy và màng nhựa mỏng bằng kiểu U cỡ φ13–φ25 mm.
Bố trí nhiều giác hút Airbest SZ cỡ φ32–φ50 trên đầu gắp tấm kim loại, cộng dồn lực bóc 38–92 N mỗi chiếc để nâng tấm phẳng.
Dùng kiểu B có khoang trong tới 25 cm³ cho phôi hơi vênh hoặc bề mặt gợn sóng nhẹ mà kiểu phẳng không bám kín.

Câu hỏi thường gặp (FAQ)

Lực bóc trong bảng đo ở điều kiện nào?
Trang hãng ghi rõ: thử ở mức chân không -60 kPa, trên phôi có bề mặt nhẵn và sạch, và số liệu chưa tính hệ số an toàn. Ứng dụng thực tế phải nhân thêm hệ số dự phòng.

Bốn kiểu U, C, B, D khác nhau ở đâu?
Khác ở biên dạng và thể tích khoang trong. Ở cùng φ25, kiểu U và C có khoang 0,9 cm³, kiểu B là 3,3 cm³ và kiểu D là 1,5 cm³ — khoang lớn hơn tức khả năng bù vênh tốt hơn nhưng hút chậm hơn.

Airbest SZ nên đi với ống chân không đường kính bao nhiêu?
Bảng thông số khuyến nghị ống φ4 mm cho các cỡ φ2 đến φ8 và ống φ6 mm cho các cỡ từ φ10 tới φ50. Dùng ống nhỏ hơn khuyến nghị sẽ làm nghẽn lưu lượng và kéo dài thời gian hút.

Số lượng đặt tối thiểu ra sao?
Theo bảng thông số, MPQ là 10 chiếc cho các cỡ φ2 đến φ16, 5 chiếc cho φ20 đến φ32, và 1 chiếc cho φ40 và φ50.
