Bộ điều khiển chuyển động Leadshine EMC-E5000 – Bộ Điều Khiển Nhúng EtherCAT Cao Cấp Quỹ Đạo Tới 64 Trục

Bộ điều khiển chuyển động Leadshine EMC-E5000: bộ điều khiển nhúng EtherCAT cao cấp kiểu quỹ đạo, mở rộng tới 64 trục, 254 controller/PC, lookahead T/S. Chính h

Mô tả

Bộ điều khiển chuyển động Leadshine EMC-E5000 – Bộ Điều Khiển Nhúng EtherCAT Cao Cấp Quỹ Đạo Tới 64 Trục

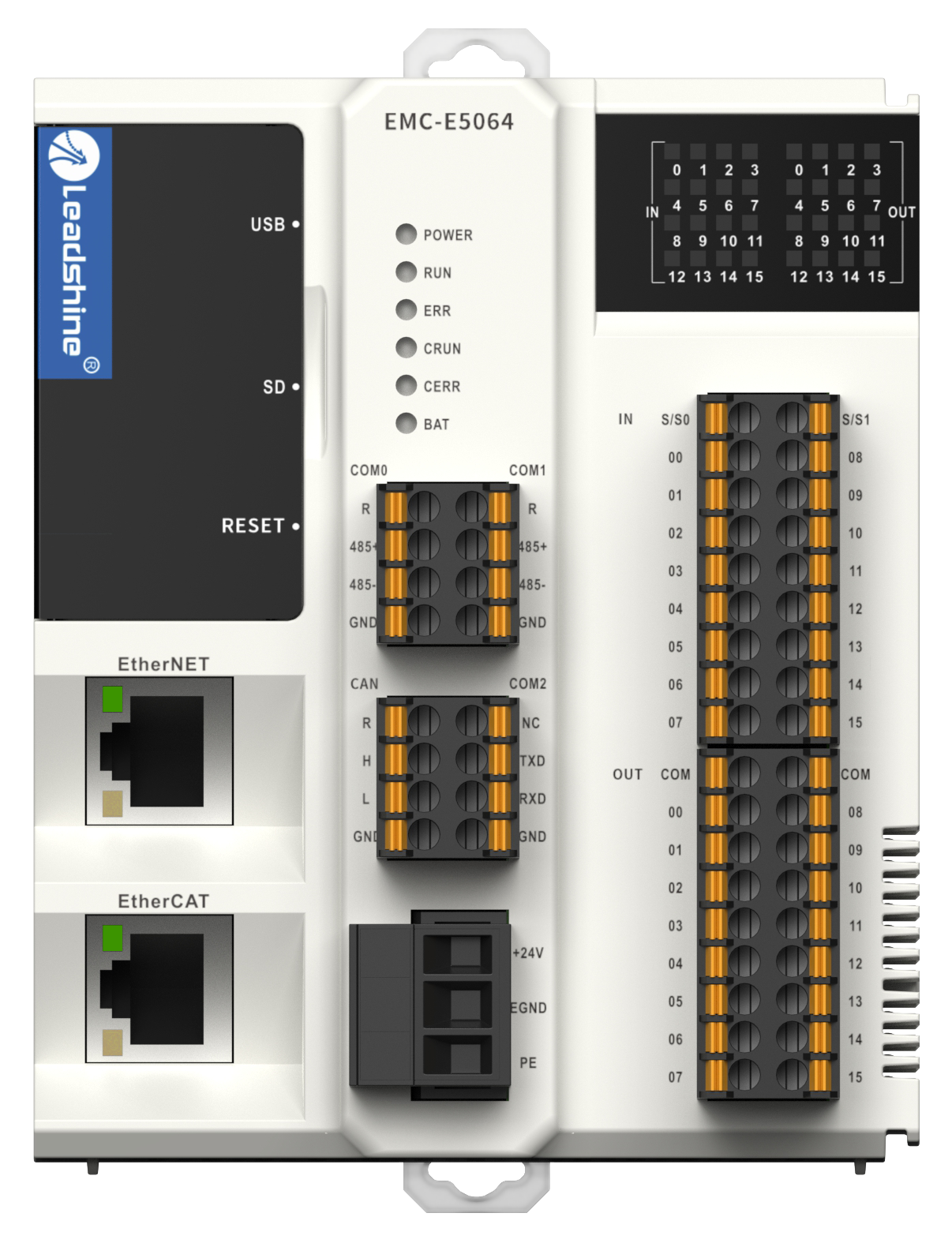

Bộ điều khiển chuyển động Leadshine EMC-E5000 nhúng EtherCAT cao cấp chính hãng

Bộ điều khiển chuyển động Leadshine EMC-E5000 là bộ điều khiển chuyển động nhúng (embedded motion controller) độc lập cao cấp kiểu quỹ đạo (trajectory) của Leisai/Leadshine, dùng bus EtherCAT: mở rộng tới 64 trục, một PC quản lý tới 254 bộ điều khiển, tích hợp thuật toán lookahead (nhìn trước) và quy hoạch tốc độ T/S cho gia công quỹ đạo laser, phun keo, cắt tốc độ cao.

Tổng quan sản phẩm

Leadshine EMC-E5000 là bộ điều khiển chuyển động nhúng độc lập thuộc dòng 5000 Series cao cấp kiểu quỹ đạo (high-end trajectory), kết nối servo và module qua bus EtherCAT. Bộ điều khiển hỗ trợ mở rộng tối đa 64 trục, chu kỳ bus 500 µs / 1 ms / 2 ms, tích hợp 16 ngõ vào / 16 ngõ ra số (mở rộng được) và 4 hệ tọa độ nội suy. Điểm mạnh của EMC-E5000 là thuật toán lookahead (nhìn trước quỹ đạo) và chức năng buffered I/O trigger cùng chốt (latch) vị trí tốc độ cao, cho phép bám biên dạng phức tạp mượt mà trong gia công laser, phun keo (dispensing) và cắt. Một máy tính có thể kết nối và điều khiển mạng tới 254 bộ điều khiển, giao tiếp Ethernet tới 100 Mbps; hỗ trợ đa hệ điều hành Windows, Linux, MacOS và lập trình bằng VC, VB6.0, C#, VB.NET, LabVIEW, Delphi. API kế thừa thống nhất giúp người dùng đóng gói một lần dùng cho nhiều dòng sản phẩm EMC/DMC. Trong cùng họ EMC còn có EMC-E3000 (điểm-điểm thông dụng) và EMC-E1032 (kinh tế), giúp chọn theo yêu cầu quỹ đạo hay điểm-điểm.

Tính năng nổi bật

Bus EtherCAT cao cấp, tới 64 trục — mở rộng tối đa 64 trục trên một tuyến EtherCAT, chu kỳ bus 500 µs / 1 ms / 2 ms cho đồng bộ đa trục tốc độ cao.
Thuật toán lookahead quỹ đạo — nhìn trước biên dạng và quy hoạch tốc độ chữ T/chữ S, bám đường cong laser, phun keo, cắt mượt và giảm rung giật.
Buffered I/O trigger & chốt vị trí — kích I/O theo vị trí trong bộ đệm và chốt (latch) vị trí tốc độ cao, đáp ứng chính xác cho gia công quỹ đạo liên tục.
Tổ chức mạng tới 254 bộ điều khiển — một PC kết nối tối đa 254 controller EMC qua Ethernet (tới 100 Mbps), dễ mở rộng hệ lớn nhiều máy.
Đa nền tảng & đa ngôn ngữ — hỗ trợ Windows, Linux, MacOS và lập trình VC, VB6.0, C#, VB.NET, LabVIEW, Delphi; API kế thừa dùng chung cho nhiều dòng sản phẩm.
Mở rộng backplane tới 32 module — bus mặt lưng (backplane) cắm thêm tới 32 module I/O, giảm dây và linh hoạt cấu hình theo máy.

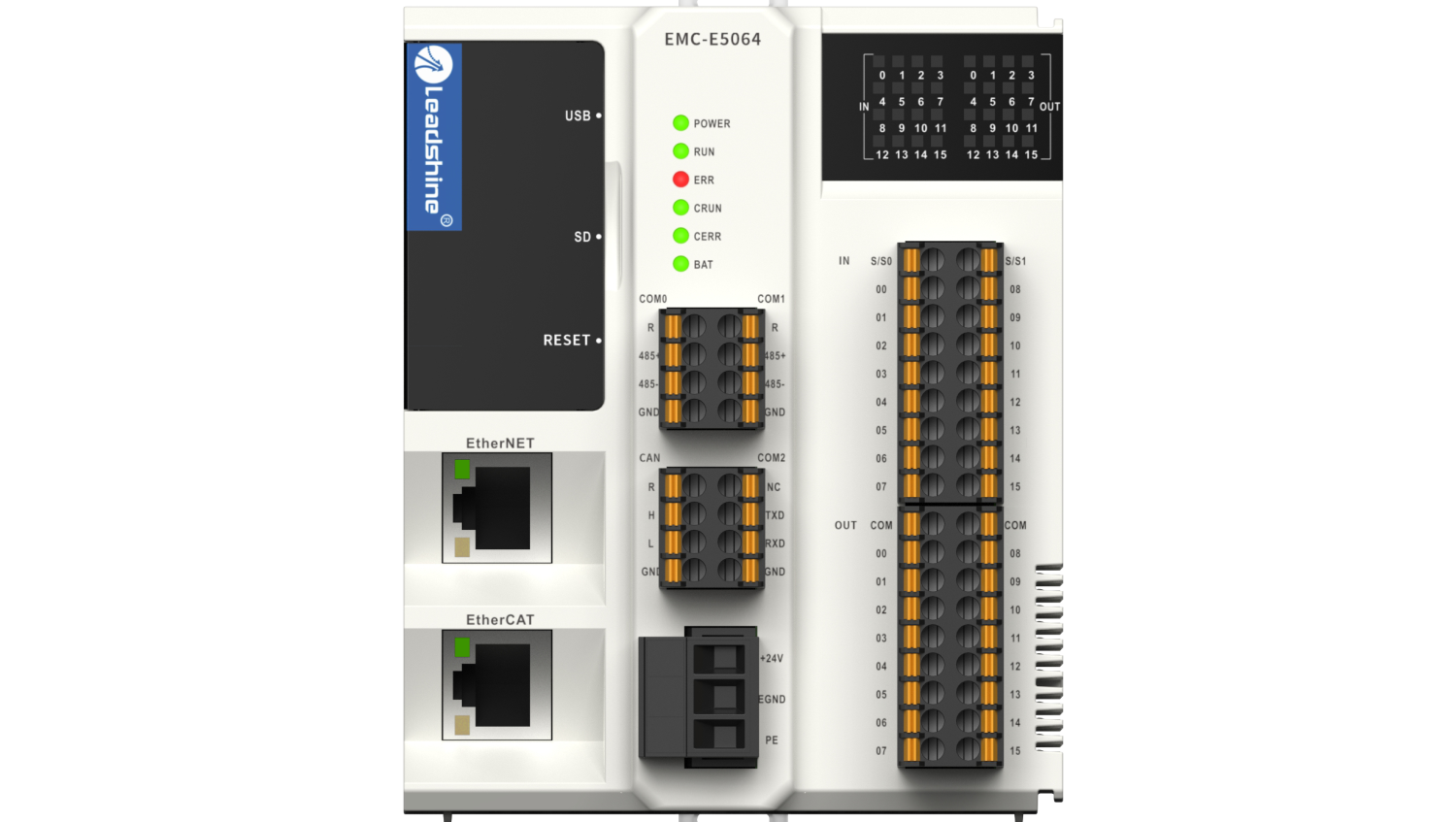

Bộ điều khiển nhúng Leadshine EMC-E5000 series 5000 quỹ đạo cao cấp EtherCAT

Thông số kỹ thuật Leadshine EMC-E5000

Thông số theo trang sản phẩm và tài liệu chính thức Leisai/Leadshine dòng EMC-E5000 (5000 Series quỹ đạo cao cấp, bus EtherCAT).

Thông số	EMC-E5000
Kiểu điều khiển	Bộ điều khiển nhúng bus EtherCAT – quỹ đạo cao cấp
Số trục tối đa	mở rộng tới 64 trục
Chu kỳ bus (bus cycle)	500 µs / 1 ms / 2 ms
Ngõ vào/ra số tích hợp	16 vào / 16 ra (mở rộng được)
Hệ tọa độ nội suy	4 hệ tọa độ nội suy
Mở rộng backplane	tới 32 module
Tổ chức mạng (networking)	1 PC kết nối tới 254 bộ điều khiển
Truyền thông với PC	Ethernet tới 100 Mbps
Hệ điều hành hỗ trợ	Windows / Linux / MacOS
Ngôn ngữ lập trình	VC, VB6.0, C#, VB.NET, LabVIEW, Delphi
Nguồn cấp	24 VDC ±5%, 1 A

Catalog PDF

📄 Xem / Tải Catalog PDF

So sánh sản phẩm

Tiêu chí	EMC-E5000 (quỹ đạo)	EMC-E3000 (điểm-điểm)	EMC-E1032 (kinh tế)
Định hướng	quỹ đạo cao cấp	điểm-điểm thông dụng	kinh tế, nhỏ gọn
Số trục tối đa	tới 64 trục	tới 64 trục	32 trục bus + 4 trục xung
Bus/giao tiếp	EtherCAT	EtherCAT	EtherCAT + xung
Thuật toán lookahead	có (quỹ đạo)	thuật toán điểm-điểm	điểm-điểm cơ bản
Chọn khi	laser/phun keo/cắt quỹ đạo	gắp-thả, định vị đa trục	máy phổ thông, tối ưu chi phí

So sánh các dòng bộ điều khiển nhúng EMC để chọn theo nhu cầu quỹ đạo/điểm-điểm và quy mô.

Hướng dẫn chọn cấu hình (Selection Guide)

Chọn bộ điều khiển EMC theo yêu cầu quỹ đạo hay điểm-điểm và quy mô trục; số liệu suy từ trang sản phẩm và tài liệu Leisai/Leadshine.

Yêu cầu ứng dụng	Khuyến nghị cấu hình	Engineering Reason
Gia công quỹ đạo phức tạp: laser, phun keo, cắt, cần bám biên dạng mượt	EMC-E5000 (quỹ đạo cao cấp)	lookahead + quy hoạch T/S, buffered I/O trigger cho biên dạng liên tục tốc độ cao.
Hệ nhiều trục cần đồng bộ EtherCAT, mở rộng lớn	EMC-E5000	mở rộng tới 64 trục, chu kỳ bus 500 µs, một PC quản lý tới 254 bộ điều khiển.
Chỉ cần định vị điểm-điểm thông dụng, chi phí hợp lý hơn	EMC-E3000 (điểm-điểm)	cùng nền tảng EtherCAT tới 64 trục nhưng tối ưu cho point-to-point, giá tốt hơn.
Hệ nhỏ, kinh tế, cần cả trục bus lẫn trục xung	EMC-E1032 (kinh tế)	32 trục bus + 4 trục xung, nhỏ gọn, chi phí thấp cho máy phổ thông.

Ứng dụng thực tế

Máy gia công laser: cắt, khắc, hàn laser cần bám quỹ đạo liên tục tốc độ cao.
Máy phun keo (dispensing) và máy phủ: điều khiển biên dạng đường keo chính xác, đều.
Máy cắt CNC, cắt vật liệu mỏng: nội suy đường cong mượt, giảm rung ở góc cua.
Dây chuyền điện tử, bán dẫn và pin: định vị đa trục đồng bộ qua EtherCAT, tổ chức mạng nhiều máy.
Thiết bị kiểm tra và lắp ráp tự động cần đồng bộ nhiều trục và bắt vị trí tốc độ cao.

Câu hỏi thường gặp (FAQ)

EMC-E5000 điều khiển tối đa bao nhiêu trục?
EMC-E5000 là bộ điều khiển nhúng bus EtherCAT, mở rộng tối đa 64 trục trên một tuyến bus, chu kỳ bus 500 µs / 1 ms / 2 ms, phù hợp hệ đa trục cần đồng bộ tốc độ cao.

EMC-E5000 khác EMC-E3000 ở điểm nào?
Cả hai đều là bộ điều khiển nhúng EtherCAT tới 64 trục. EMC-E5000 là dòng 5000 Series quỹ đạo cao cấp (có lookahead, buffered I/O trigger) cho gia công biên dạng như laser/phun keo/cắt; còn EMC-E3000 là dòng 3000 Series điểm-điểm thông dụng cho định vị gắp-thả, chi phí hợp lý hơn.

Một máy tính điều khiển được bao nhiêu bộ EMC-E5000?
Một PC có thể kết nối và tổ chức mạng tới 254 bộ điều khiển EMC qua Ethernet (tới 100 Mbps), rất thuận tiện cho nhà máy nhiều máy hoặc dây chuyền lớn.

EMC-E5000 lập trình bằng ngôn ngữ và hệ điều hành nào?
EMC-E5000 hỗ trợ đa hệ điều hành Windows, Linux, MacOS và lập trình bằng VC, VB6.0, C#, VB.NET, LabVIEW, Delphi. API kế thừa thống nhất giúp đóng gói một lần dùng cho nhiều dòng EMC/DMC.

EMC-E5000 phù hợp ứng dụng nào nhất?
Nhờ thuật toán lookahead và quy hoạch tốc độ T/S, EMC-E5000 tối ưu cho gia công quỹ đạo: cắt/khắc/hàn laser, phun keo, cắt vật liệu — nơi cần bám biên dạng phức tạp mượt và chính xác.

Mua sản phẩm Leadshine chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của Leadshine: hotline +84.981.016.301, email info@meshitech.com để được tư vấn chọn stepper/servo drive, động cơ và bộ điều khiển phù hợp.
