Động Cơ Bước 3 Pha Leadshine 3S – Stepper Motor Hybrid NEMA 23–42, Góc Bước 1.2°

Động cơ bước 3 pha Leadshine 3S (3-phase hybrid stepper): góc bước 1.2°, mô-men giữ tới 20N.m, dòng 2.3–5.8A, khung NEMA 23–42, chạy cực êm. Chính hãng tại MES

Mô tả

Động Cơ Bước 3 Pha Leadshine 3S – Stepper Motor Hybrid NEMA 23–42, Góc Bước 1.2°

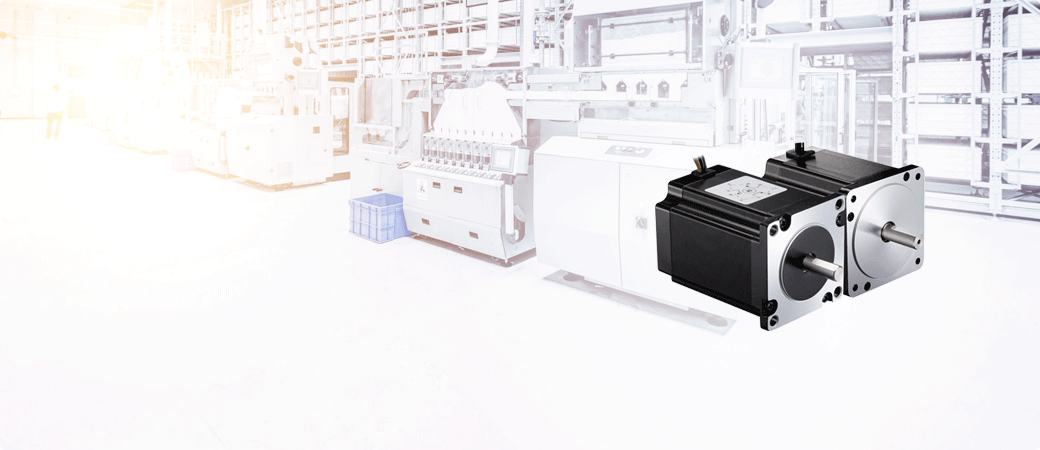

Động cơ bước 3 pha Leadshine 3S stepper motor hybrid chính hãng

Động cơ bước 3 pha Leadshine 3S là dòng động cơ bước 3 pha (3-phase hybrid stepper motor) của Leadshine — góc bước 1.2°, phủ khung NEMA 23 tới NEMA 42, cho chuyển động cực êm, rung và tiếng ồn thấp, mô-men giữ cao và độ phân giải tốt hơn động cơ 2 pha.

Tổng quan sản phẩm

Leadshine 3S là họ động cơ bước 3 pha kiểu lai (3-phase hybrid stepper motor) với góc bước 1.2° (300 bước/vòng), êm hơn và rung thấp hơn so với motor 2 pha 1.8°. Dải model theo khung: NEMA 23 (573S15: mô-men giữ 1.5N.m, dòng 5.2A), NEMA 34 (863S42: 4.2N.m, 5.0A) tới NEMA 42 (1103S20: 20N.m, 5.2A). Dòng định mức trải 2.3–5.8A, mô-men giữ từ 0.9N.m tới khoảng 20N.m. Nhờ cấu trúc 3 pha, dòng 3S cho mô-men mượt trên toàn dải tốc độ, phát nhiệt thấp và độ đồng đều cao; ghép với driver 3 pha Leadshine (3DM580S, 3DM883, 3DM2283) để khai thác trọn độ êm và tốc độ.

Tính năng nổi bật

Động cơ bước 3 pha, góc bước 1.2° — 300 bước/vòng cơ bản, chuyển động mượt và phân giải cao hơn motor 2 pha 1.8°.
Rung và tiếng ồn cực thấp — cấu trúc 3 pha triệt dao động tốt, chạy êm ngay ở dải tốc độ trung bình.
Mô-men cao trên toàn dải tốc độ — mô-men giữ (holding torque) từ 0.9N.m tới ~20N.m, giữ tải chắc và duy trì mô-men khi lên tốc.
Phát nhiệt thấp — thiết kế tối ưu giúp lower heating, tăng độ bền và ổn định khi chạy liên tục.
Phủ khung NEMA 23–42 — nhiều kích thước (57/86/110mm) và chiều dài thân, dễ chọn đúng mô-men và cơ khí lắp đặt.
Độ đồng đều sản phẩm cao — sản xuất và kiểm tra tự động, chất lượng ổn định giữa các lô.

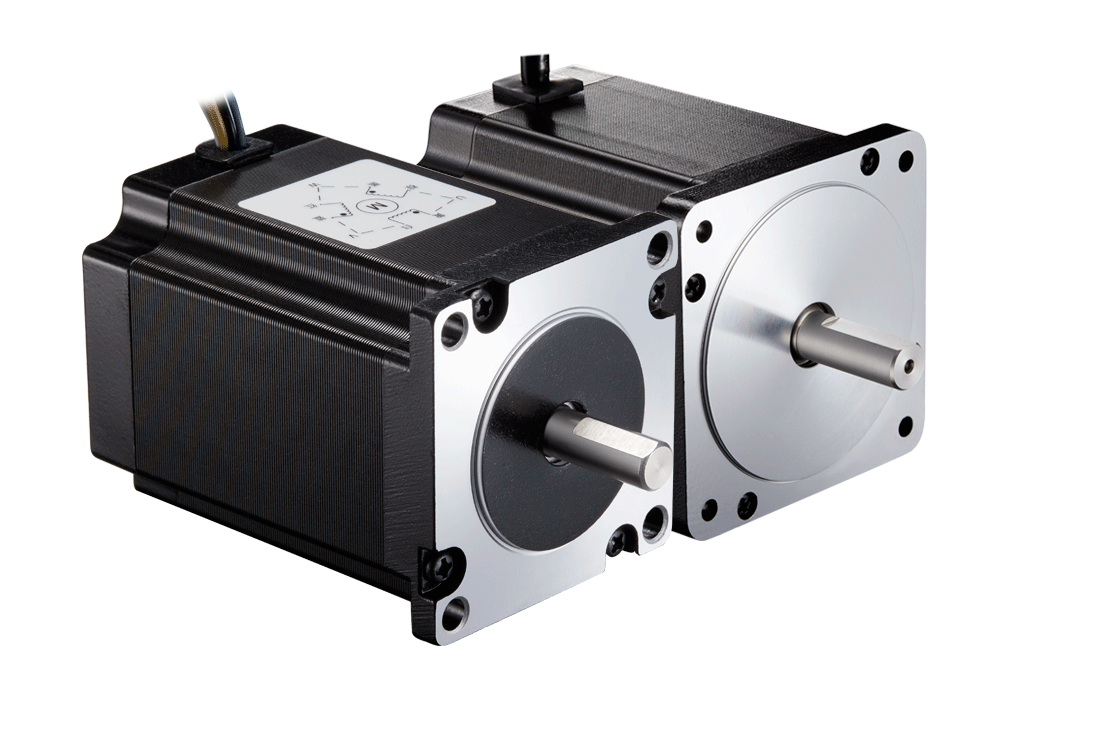

Động cơ bước 3 pha Leadshine 3S series khung NEMA 23 đến NEMA 42

Thông số kỹ thuật Leadshine 3S

Thông số theo datasheet chính hãng Leadshine 3S Series (3-Phase Stepper Motor) và trang sản phẩm từng model. Chọn theo mô-men giữ và khung NEMA.

Thông số	573S15	863S42	1103S20
Số pha	3 pha	3 pha	3 pha
Góc bước (độ bước)	1.2°	1.2°	1.2°
Khung NEMA	NEMA 23 (57mm)	NEMA 34 (86mm)	NEMA 42 (110mm)
Mô-men giữ (holding torque)	1.5 N.m	4.2 N.m	20 N.m
Dòng định mức (mỗi pha)	5.2 A	5.0 A	5.2 A
Điện cảm pha (inductance)	2 mH	4.5 mH	18 mH
Quán tính rotor	0.48 kg·cm²	1.4 kg·cm²	10.9 kg·cm²
Chiều dài thân	79 mm	105 mm	221 mm
Khối lượng	1.1 kg	2.4 kg	8.4 kg

Catalog PDF

📄 Xem / Tải Catalog PDF

So sánh sản phẩm

Tiêu chí	3S (3 pha)	CM (2 pha)	CS-M (closed loop)
Số pha	3 pha	2 pha	2 pha + encoder
Góc bước	1.2°	1.8°	1.8°
Độ êm / rung	êm nhất, rung rất thấp	êm, rung thấp	êm, không mất bước
Phản hồi vị trí	hở (open-loop)	hở (open-loop)	kín (closed-loop)
Chọn khi	cần êm & phân giải cao	ứng dụng phổ thông, kinh tế	tải biến thiên, cần chắc chắn

Hướng dẫn chọn cấu hình (Selection Guide)

Chọn động cơ bước 3 pha 3S theo mô-men giữ tải cần và kích thước khung NEMA lắp đặt; số liệu suy từ datasheet 3S Series.

Yêu cầu ứng dụng	Khuyến nghị cấu hình	Engineering Reason
Tải trung bình, máy cần độ êm (máy khắc, máy cắt nhỏ)	573S15 (NEMA 23)	Mô-men giữ 1.5N.m, dòng 5.2A, khung 57mm gọn, chạy êm nhờ 3 pha.
Tải khá nặng, máy CNC / trục truyền động chính	863S42 (NEMA 34)	Mô-men giữ 4.2N.m, dòng 5.0A, giữ mô-men tốt ở tốc độ trung–cao.
Tải rất nặng, máy lớn cần mô-men cao	1103S20 (NEMA 42)	Mô-men giữ tới 20N.m, khung 110mm, dùng cho máy công suất lớn.
Ưu tiên êm và phân giải hơn motor 2 pha 1.8°	Bất kỳ model 3S	Góc bước 1.2° cho chuyển động mượt, rung và ồn thấp hơn dòng CM 2 pha.

Ứng dụng thực tế

Máy CNC, máy khắc, máy cắt và máy in công nghiệp cần chuyển động cực êm.
Hệ định vị chính xác, cấp phôi và trục truyền động trong dây chuyền tự động hóa.
Máy đóng gói, máy dệt, máy in nhãn cần rung và tiếng ồn thấp ở tốc độ cao.
Thiết bị y sinh, máy quang học và robot cần độ mượt và độ lặp lại cao.
Máy công suất lớn (NEMA 42) cần mô-men giữ cao tới 20N.m với vận hành êm.

Câu hỏi thường gặp (FAQ)

Động cơ bước 3 pha Leadshine 3S có góc bước bao nhiêu?
3S là động cơ bước 3 pha lai với góc bước 1.2° (300 bước/vòng), mượt hơn và rung thấp hơn động cơ 2 pha 1.8°. Ghép driver vi bước 3 pha để tăng phân giải và độ êm.

Dòng 3S có những kích thước và mô-men nào?
3S phủ khung NEMA 23 (57mm) tới NEMA 42 (110mm). Mô-men giữ từ 0.9N.m tới khoảng 20N.m, dòng định mức 2.3–5.8A. Ví dụ 573S15 1.5N.m, 863S42 4.2N.m, 1103S20 20N.m.

Động cơ 3 pha 3S dùng driver nào?
Dùng driver động cơ bước 3 pha của Leadshine như 3DM580S, 3DM883 hoặc 3DM2283, chọn bản có dải dòng phủ được dòng định mức của motor để chạy êm và chống cộng hưởng.

Vì sao nên chọn động cơ 3 pha 3S thay vì 2 pha?
Động cơ 3 pha 3S góc bước 1.2° cho chuyển động êm hơn, rung và tiếng ồn thấp hơn, mô-men mượt trên toàn dải tốc độ và phân giải cao hơn — phù hợp máy cần độ mượt, tốc độ và độ chính xác cao.

Động cơ bước 3S có bị mất bước không?
3S là loại điều khiển hở (open-loop) nên vẫn có thể mất bước nếu quá tải. Nếu cần chống mất bước tuyệt đối cho tải biến thiên, nên dùng động cơ bước vòng kín (closed-loop) như dòng CS-M có encoder phản hồi.
