Động Cơ Servo Leadshine ELM1 – AC Servo Motor 220VAC Encoder Tuyệt Đối 23-bit, Mô-men Cao

Động cơ servo Leadshine ELM1 (AC servo motor 220VAC): công suất 50W–1800W, mô-men định mức 0.16–11.5Nm, encoder từ tính tuyệt đối 23-bit, khung 40–130mm. Chính

Mô tả

Động Cơ Servo Leadshine ELM1 – AC Servo Motor 220VAC Encoder Tuyệt Đối 23-bit, Mô-men Cao

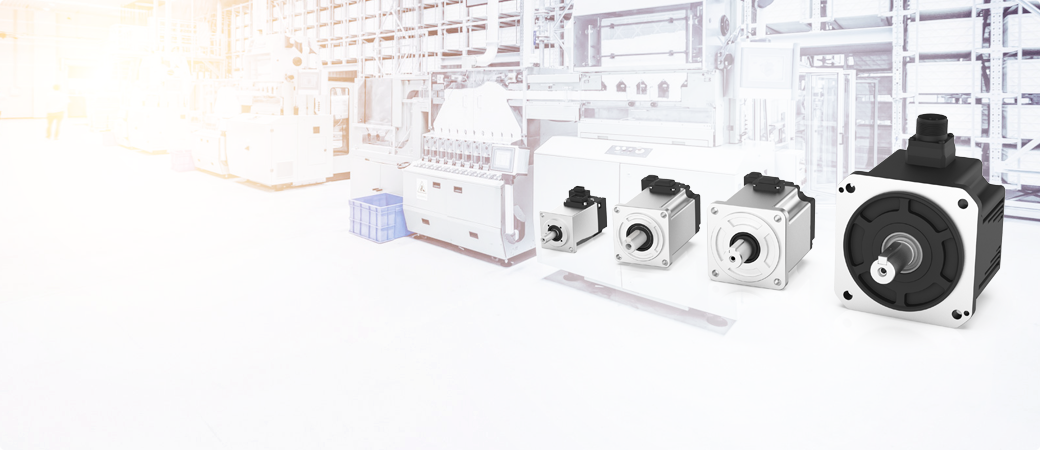

Động cơ servo Leadshine ELM1 AC servo motor 220VAC encoder tuyệt đối 23-bit chính hãng

Động cơ servo Leadshine ELM1 là dòng động cơ servo AC (AC servo motor) 220VAC của Leadshine — nam châm vĩnh cửu đất hiếm Nd-Fe-B, encoder từ tính tuyệt đối 23-bit, mật độ mô-men cao, chạy êm và ít phát nhiệt, phủ dải công suất 50W đến 1800W (khung 40–130mm).

Tổng quan sản phẩm

Leadshine ELM1 là họ động cơ servo AC đồng bộ nam châm vĩnh cửu (PMSM) điện áp 220VAC, thiết kế cho các máy tự động hóa vừa và nhỏ cần định vị chính xác. Toàn dải dùng encoder từ tính tuyệt đối 23-bit (độ phân giải 8.388.608 xung/vòng), rotor nam châm đất hiếm Nd-Fe-B cho mật độ mô-men cao, khả năng quá tải tới 3.5 lần mô-men định mức. Dải model trải theo công suất và khung: ELM1H-0050MA40/0100MA40 (50–100W, khung 40mm) cho tải nhỏ; ELM1H-0200MA60/0400MA60 (200–400W, khung 60mm); ELM1H-0750MA80/1000MA80 (750–1000W, khung 80mm); tới ELM1M-1500MA130 (khung 130mm) cho tải lớn. Tốc độ định mức 3000 vòng/phút, tốc độ đỉnh tới 5000 vòng/phút, cấp cách điện F, cấp bảo vệ IP65/IP67, có tùy chọn phanh (brake) và đầu nối trực tiếp hoặc đầu nối hàng không.

Tính năng nổi bật

Encoder từ tính tuyệt đối 23-bit — độ phân giải 8.388.608 xung/vòng cho định vị siêu mịn, không cần về gốc mỗi lần bật máy, chống nhiễu tốt trong môi trường công nghiệp.
Mật độ mô-men cao, quá tải 3.5 lần — rotor nam châm đất hiếm Nd-Fe-B cho mô-men lớn trên cùng kích thước, chịu quá tải tức thời tới 3.5 lần mô-men định mức khi tăng tốc.
Chạy êm, ít phát nhiệt — thiết kế tối ưu giảm rung, tiếng ồn thấp và nhiệt độ tăng thấp, giữ độ ổn định cho máy chạy liên tục.
Cấp bảo vệ IP65/IP67 — thân động cơ kín, có phớt dầu (oil seal), chống bụi và nước, phù hợp môi trường xưởng khắc nghiệt.
Tùy chọn phanh và đầu nối linh hoạt — có bản tích hợp phanh (brake) giữ tải trục đứng, chọn đầu nối trực tiếp hoặc đầu nối hàng không theo lắp đặt.
Tương thích driver Leadshine EL7/EL6 — ghép cặp với servo drive EL7/EL6/ELD (xung hoặc EtherCAT) thành trục servo hoàn chỉnh, dễ tích hợp PLC.

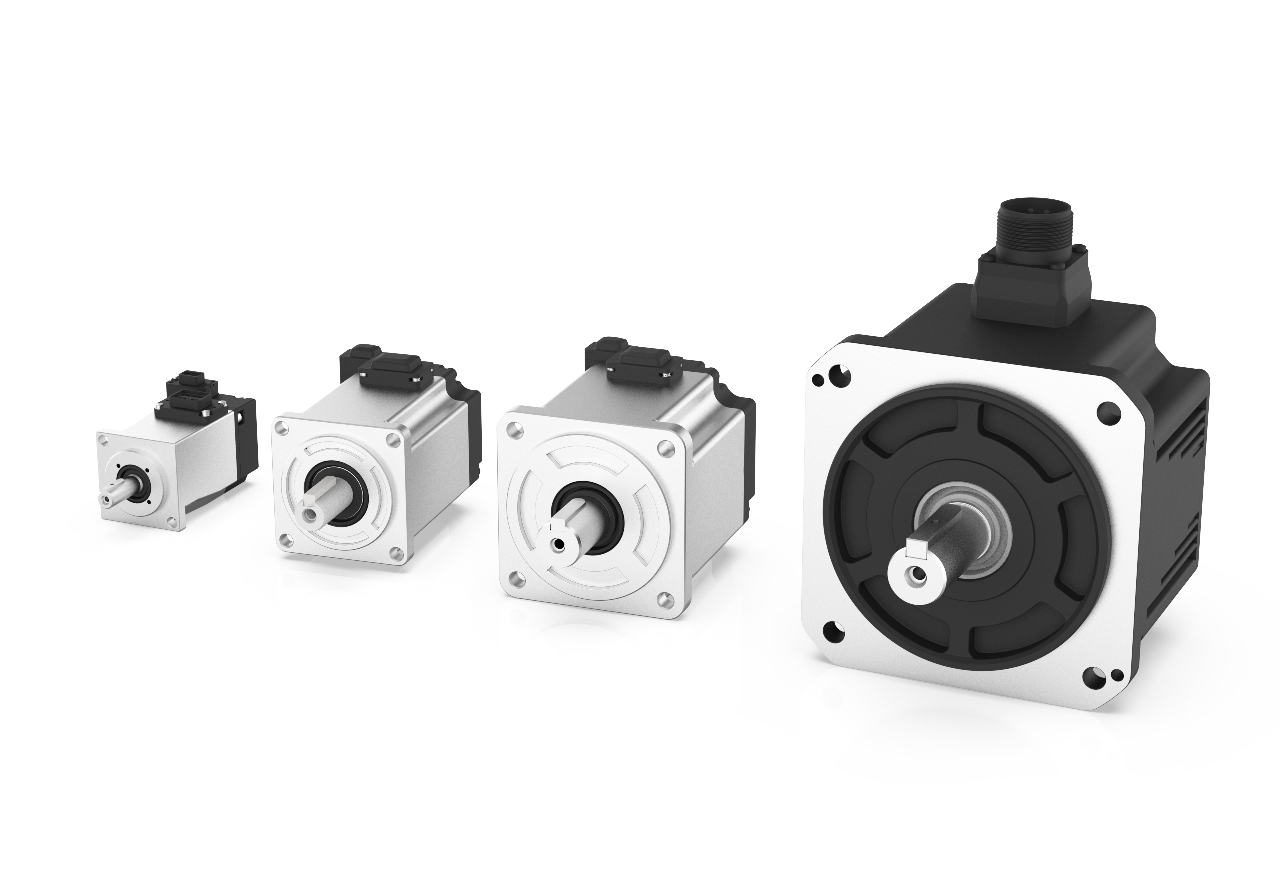

Động cơ servo AC Leadshine ELM1 series khung 40-130mm mô-men cao mật độ xoắn lớn

Thông số kỹ thuật Leadshine ELM1

Thông số theo datasheet chính hãng Leadshine AC Servo Motor ELM1 Series (220VAC, encoder từ tính tuyệt đối 23-bit). Chọn model theo công suất và mô-men tải.

Thông số	ELM1H-0100MA40	ELM1H-0400MA60	ELM1H-0750MA80	ELM1H-1000MA80
Công suất định mức	100 W	400 W	750 W	1000 W
Mô-men định mức	0.32 Nm	1.27 Nm	2.39 Nm	3.18 Nm
Mô-men đỉnh	0.95 Nm	3.81 Nm	7.17 Nm	9.54 Nm
Tốc độ định mức / đỉnh	3000 / 5000 rpm	3000 / 5000 rpm	3000 / 5000 rpm	3000 / 5000 rpm
Dòng định mức	0.92 A	2.1 A	4.1 A	5.7 A
Encoder	23-bit từ tính tuyệt đối	23-bit từ tính tuyệt đối	23-bit từ tính tuyệt đối	23-bit từ tính tuyệt đối
Khung / flange	40 mm	60 mm	80 mm	80 mm
Điện áp cấp	220 VAC	220 VAC	220 VAC	220 VAC

Catalog PDF

📄 Xem / Tải Catalog PDF

So sánh sản phẩm

Tiêu chí	ELM1 (AC 220V)	ELM2 (AC 220/380V)	ELVM (DC 48V)
Loại động cơ	AC servo 220VAC	AC servo 220 & 380VAC	DC servo điện áp thấp 48V
Dải công suất	50 – 1800 W	50 – 7500 W	50 – 2000 W
Encoder	23-bit từ tính tuyệt đối	23-bit quang tuyệt đối	17-bit tuyệt đối / 2500ppr
Khung / flange	40 – 130 mm	40 – 180 mm	40 – 80 mm (ngắn)
Điện áp cấp	220 VAC	220 / 380 VAC	24 – 60 VDC (48V)
Chọn khi	máy vừa & nhỏ phổ thông	tải lớn, cần công suất cao / 380V	robot di động, AGV, chạy pin

So sánh 3 dòng động cơ servo Leadshine để chọn đúng theo điện áp và tải.

Hướng dẫn chọn cấu hình (Selection Guide)

Chọn động cơ servo ELM1 theo công suất và mô-men tải; số liệu suy từ datasheet ELM1 Series 220VAC.

Yêu cầu ứng dụng	Khuyến nghị cấu hình	Engineering Reason
Tải nhỏ, máy để bàn / trục nhẹ, cần gọn	ELM1H-0050MA40 / 0100MA40	50–100W, khung 40mm, mô-men 0.16–0.32Nm — nhỏ gọn, kinh tế cho định vị nhẹ.
Tải trung bình, máy đóng gói / dán nhãn / cấp phôi	ELM1H-0200MA60 / 0400MA60	200–400W, khung 60mm, mô-men 0.64–1.27Nm — cân bằng mô-men và tốc độ 3000rpm.
Tải nặng hơn, máy CNC / robot trục chính	ELM1H-0750MA80 / 1000MA80	750–1000W, khung 80mm, mô-men 2.39–3.18Nm, đỉnh tới 9.54Nm khi tăng tốc.
Trục đứng cần giữ tải khi mất điện	Bản có phanh (brake)	phanh tích hợp giữ tải trục Z, tránh rơi khi ngắt nguồn hoặc dừng khẩn.

Ứng dụng thực tế

Định vị trục XY/Z trong máy CNC mini, máy khắc, máy cắt laser và máy gia công chính xác.
Máy đóng gói, máy dán nhãn, máy chiết rót và dây chuyền cấp phôi cần dừng đúng vị trí.
Robot SCARA, cánh tay gắp-đặt (pick & place) và hệ lắp ráp điện tử tốc độ cao.
Máy in nhãn, máy dệt, máy cuộn/nhả và thiết bị y sinh cần chuyển động êm, mô-men ổn định.

Câu hỏi thường gặp (FAQ)

Động cơ servo Leadshine ELM1 dùng điện áp và công suất bao nhiêu?
ELM1 là AC servo motor 220VAC, dải công suất từ 50W đến 1800W, khung 40–130mm. Mô-men định mức trải từ 0.16Nm (50W) đến 11.5Nm (1800W), tốc độ định mức 3000 vòng/phút và đỉnh tới 5000 vòng/phút.

Encoder của ELM1 là loại gì, có cần về gốc mỗi lần bật máy không?
ELM1 dùng encoder từ tính tuyệt đối 23-bit (độ phân giải 8.388.608 xung/vòng). Vì là encoder tuyệt đối nên máy nhớ vị trí, không cần chạy về gốc (homing) mỗi lần bật nguồn khi lắp pin nhớ đa vòng.

ELM1 ghép với driver servo nào của Leadshine?
ELM1 ghép cặp với các servo drive Leadshine EL7, EL6 hoặc ELD (điều khiển xung/analog hoặc bus EtherCAT) để tạo thành trục servo hoàn chỉnh, dễ tích hợp với PLC và bộ điều khiển chuyển động.

ELM1 có bản tích hợp phanh không?
Có. ELM1 có tùy chọn phanh (brake) tích hợp để giữ tải cho trục đứng (trục Z), tránh rơi tải khi mất điện hoặc dừng khẩn. Ngoài ra chọn được đầu nối trực tiếp hoặc đầu nối hàng không.

Nên chọn ELM1, ELM2 hay ELVM?
ELM1 là AC servo 220VAC cho máy vừa và nhỏ (tới 1800W). ELM2 mở rộng lên 7500W và có bản 380VAC cho tải lớn. ELVM là servo điện áp thấp 48VDC dành cho robot di động, AGV và ứng dụng chạy pin.
