Driver Động Cơ Bước Leadshine EM – Enhanced Digital Stepper Drive Chống Cộng Hưởng, Chạy Êm

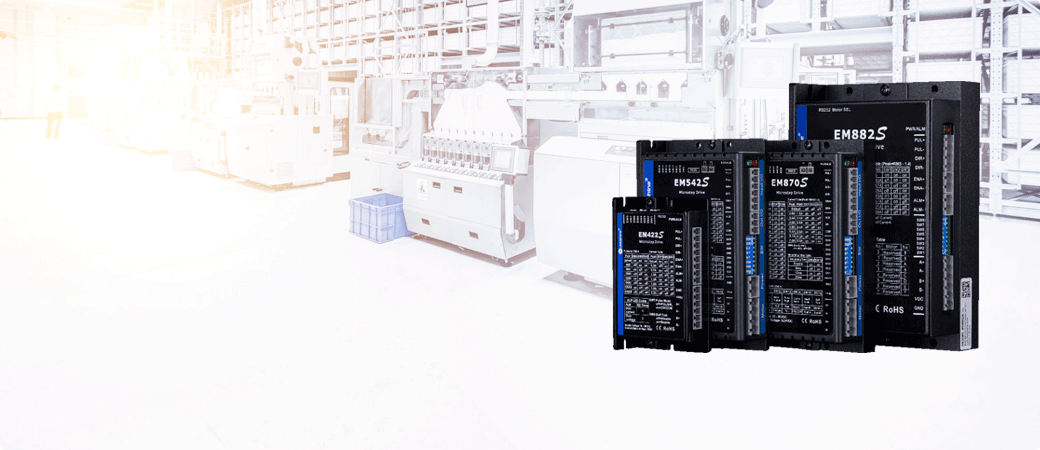

Driver động cơ bước Leadshine EM là dòng driver (bộ điều khiển) động cơ bước điều khiển số thế hệ nâng cao của Leadshine — kế thừa nền tảng DM nhưng tối ưu độ êm và tốc độ, tích hợp chống cộng hưởng, cài đặt bằng DIP switch, phủ dải NEMA 17 đến NEMA 34.

Tổng quan sản phẩm

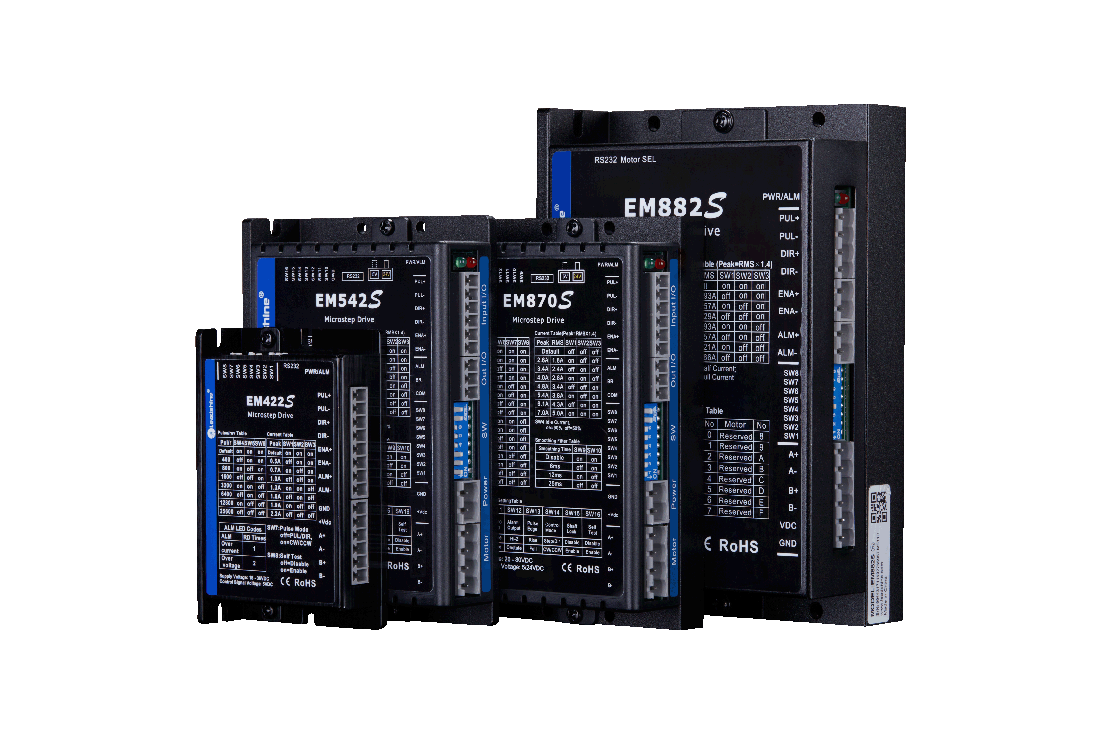

Leadshine EM là họ Enhanced Digital Stepper Drive (driver động cơ bước điều khiển số nâng cao) dùng công nghệ DSP điều khiển dòng để chạy êm, ít nóng và ít ồn hơn dòng DM cơ bản. Dải model rộng theo điện áp và dòng: EM415S (20–40VDC, 1.5A) và EM422S (20–40VDC, 2.2A) cho động cơ nhỏ NEMA 17; EM542S (20–50VDC, 4.2A) và EM556S (20–50VDC, 5.6A) cho NEMA 17–24; EM870S (20–80VDC, 7.0A) và EM882S (20–80VDC, 8.2A) cho NEMA 23–34. Có thêm bản CANopen (EM522-CAN, EM556-CAN) để nối bus mạng. Vi bước cài tới 51.200 xung/vòng qua 16 mức DIP switch, tần số xung vào tối đa 70–200 KHz, tín hiệu điều khiển cách ly quang logic 5/24V, có giảm dòng nghỉ 50/90% và bảo vệ quá dòng, quá áp.

Tính năng nổi bật

• Chống cộng hưởng (Anti-Resonance) — thuật toán tối ưu mô-men, triệt dao động dải tốc trung bình, cho chuyển động cực êm, giảm phát nhiệt và tiếng ồn động cơ.
• Điều khiển số, cài đặt bằng DIP switch — chọn dòng động cơ và 16 mức vi bước (200–51.200 xung/vòng) ngay trên driver, không cần phần mềm phức tạp.
• Cách ly quang & logic kép 5/24V — ngõ vào PUL/DIR/ENA cách ly quang, nhận trực tiếp tín hiệu 5V hoặc 24V, có ngõ ra báo lỗi (Alarm).
• Giảm dòng nghỉ & soft-start — tự giảm dòng 50% hoặc 90% khi động cơ đứng yên để tiết kiệm điện và giảm nhiệt; khởi động mềm không giật khi cấp nguồn.
• Bảo vệ quá dòng / quá áp — mạch bảo vệ tích hợp bảo đảm an toàn cho driver và động cơ khi sự cố nguồn hoặc tải.
• Dải điện áp/dòng rộng, có bản CANopen — từ 20VDC tới 80VDC, dòng đỉnh 1.5–8.2A; bản EM522-CAN/EM556-CAN hỗ trợ CANopen để điều khiển qua bus mạng, giảm dây.

Thông số kỹ thuật Leadshine EM

Thông số theo datasheet chính hãng Leadshine EM Series (Enhanced Digital Stepper Drive). Chọn bản theo điện áp nguồn và dòng động cơ.

Thông số	EM422S	EM542S	EM556S	EM882S
Điện áp cấp	20–40 VDC	20–50 VDC	20–50 VDC	20–80 VDC
Dòng ra đỉnh	2.2 A	4.2 A	5.6 A	8.2 A
Tần số xung vào tối đa	70 KHz	200 KHz	200 KHz	200 KHz
Điện áp logic tín hiệu	5 VDC	5 / 24 VDC	5 / 24 VDC	5 VDC
Chế độ điều khiển	PUL&DIR / CW&CCW	PUL&DIR / CW&CCW	PUL&DIR / CW&CCW	PUL&DIR / CW&CCW
Vi bước tối đa	tới 51.200	tới 51.200	tới 51.200	tới 51.200
Bảo vệ	quá dòng / quá áp	quá dòng / quá áp	quá dòng / quá áp	quá dòng / quá áp
Động cơ khuyến nghị	NEMA 17	NEMA 17–23	NEMA 23–24	NEMA 23–34

Catalog PDF

📄 Xem / Tải Catalog PDF

So sánh sản phẩm

Tiêu chí	EM (Enhanced)	DM (Digital)	EM2RS (RS485)
Kiểu điều khiển	hở, tối ưu êm/tốc	hở (open-loop) số	hở, qua Modbus RS485
Giao tiếp	xung PUL/DIR (+CANopen)	xung PUL/DIR	RS485 / Modbus RTU
Vi bước tối đa	51.200	51.200	cấu hình phần mềm
Điểm mạnh	êm & tốc cao hơn DM	đơn giản, kinh tế	nối bus, PR mode 16 lệnh
Chọn khi	cần êm/nhanh, giá tốt	ứng dụng phổ thông	cần mạng RS485, giảm dây

So sánh EM với các dòng driver bước cùng hãng Leadshine.

Hướng dẫn chọn cấu hình (Selection Guide)

Chọn driver EM theo điện áp nguồn và dòng/kích thước động cơ bước; số liệu suy từ datasheet EM Series.

Yêu cầu ứng dụng	Khuyến nghị cấu hình	Engineering Reason
Động cơ bước nhỏ NEMA 17, nguồn 24VDC	EM415S / EM422S	20–40VDC, dòng 1.5–2.2A vừa động cơ nhỏ, chi phí tối ưu.
Động cơ NEMA 17–24, cần mô-men trung bình	EM542S / EM556S	20–50VDC, dòng 4.2–5.6A, tần số 200KHz cho tốc độ tốt.
Động cơ NEMA 23–34, tải nặng, tốc cao	EM870S / EM882S	20–80VDC, dòng 7.0–8.2A giữ mô-men ở tốc độ cao.
Cần điều khiển qua bus mạng CANopen	EM522-CAN / EM556-CAN	hỗ trợ CANopen, điều khiển đa trục và giảm dây tín hiệu.

Ứng dụng thực tế

• Điều khiển động cơ bước trong máy CNC mini, máy khắc laser, máy cắt và máy in 3D.
• Hệ định vị XY, cấp phôi, băng tải chỉ số trong dây chuyền tự động hóa.
• Máy đóng gói, máy dán nhãn, máy dệt và thiết bị y sinh cần chuyển động êm, chính xác.
• Ứng dụng đòi hỏi chạy êm, ít ồn và ít phát nhiệt nhờ thuật toán chống cộng hưởng của dòng EM.

Câu hỏi thường gặp (FAQ)

Driver Leadshine EM điều khiển được động cơ bước cỡ nào?
Tùy model: EM415S/EM422S cho NEMA 17, EM542S/EM556S cho NEMA 17–24, còn EM870S/EM882S cho NEMA 23–34. Dòng ra đỉnh trải từ 1.5A đến 8.2A.

EM cài đặt dòng và vi bước như thế nào?
Cài trực tiếp bằng DIP switch trên driver: chọn dòng động cơ và mức vi bước (16 mức, 200–51.200 xung/vòng). Bản CANopen thì cấu hình thêm qua bus mạng.

Driver EM khác dòng DM ở điểm nào?
EM là bản Enhanced (nâng cao) của DM: cùng điều khiển số hở nhưng tối ưu thuật toán chống cộng hưởng nên chạy êm hơn, tốc độ mượt hơn, ít nóng và ít ồn hơn dòng DM cơ bản.

EM nhận nguồn AC hay DC?
Dòng EM tiêu chuẩn (EM415S–EM882S) dùng nguồn DC 20–80V. Nếu cần cấp AC hoặc mô-men cao hơn, nên chọn bản A882 hoặc dòng EM1/EM2RS tương ứng.

EM có hỗ trợ bus mạng không?
Bản tiêu chuẩn điều khiển bằng xung PUL/DIR hoặc CW/CCW. Riêng EM522-CAN và EM556-CAN hỗ trợ CANopen để điều khiển đa trục qua bus mạng, giảm dây.

Mua sản phẩm Leadshine chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của Leadshine: hotline +84.981.016.301, email info@meshitech.com để được tư vấn chọn stepper/servo drive, động cơ và bộ điều khiển phù hợp.
