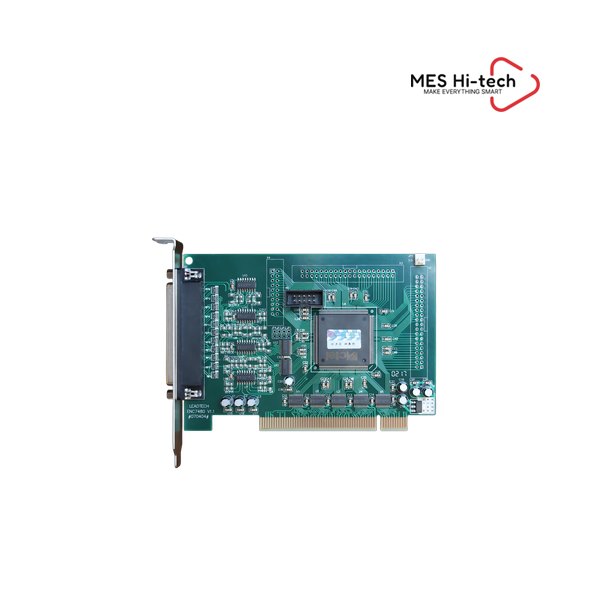

Module Encoder Leadshine ENC7480 – Card Đếm Xung Phản Hồi 4 Trục Encoder Vuông Góc 28 Bit 4 MHz, Chốt Vị Trí Phần Cứng

Module encoder Leadshine ENC7480: card đếm xung phản hồi 4 trục encoder vuông góc, bộ đếm 28 bit, tần số tới 4 MHz, chốt vị trí phần cứng. Chính hãng MES HI-TEC

Mô tả

Module Encoder Leadshine ENC7480 – Card Đếm Xung Phản Hồi 4 Trục Encoder Vuông Góc 28 Bit 4 MHz, Chốt Vị Trí Phần Cứng

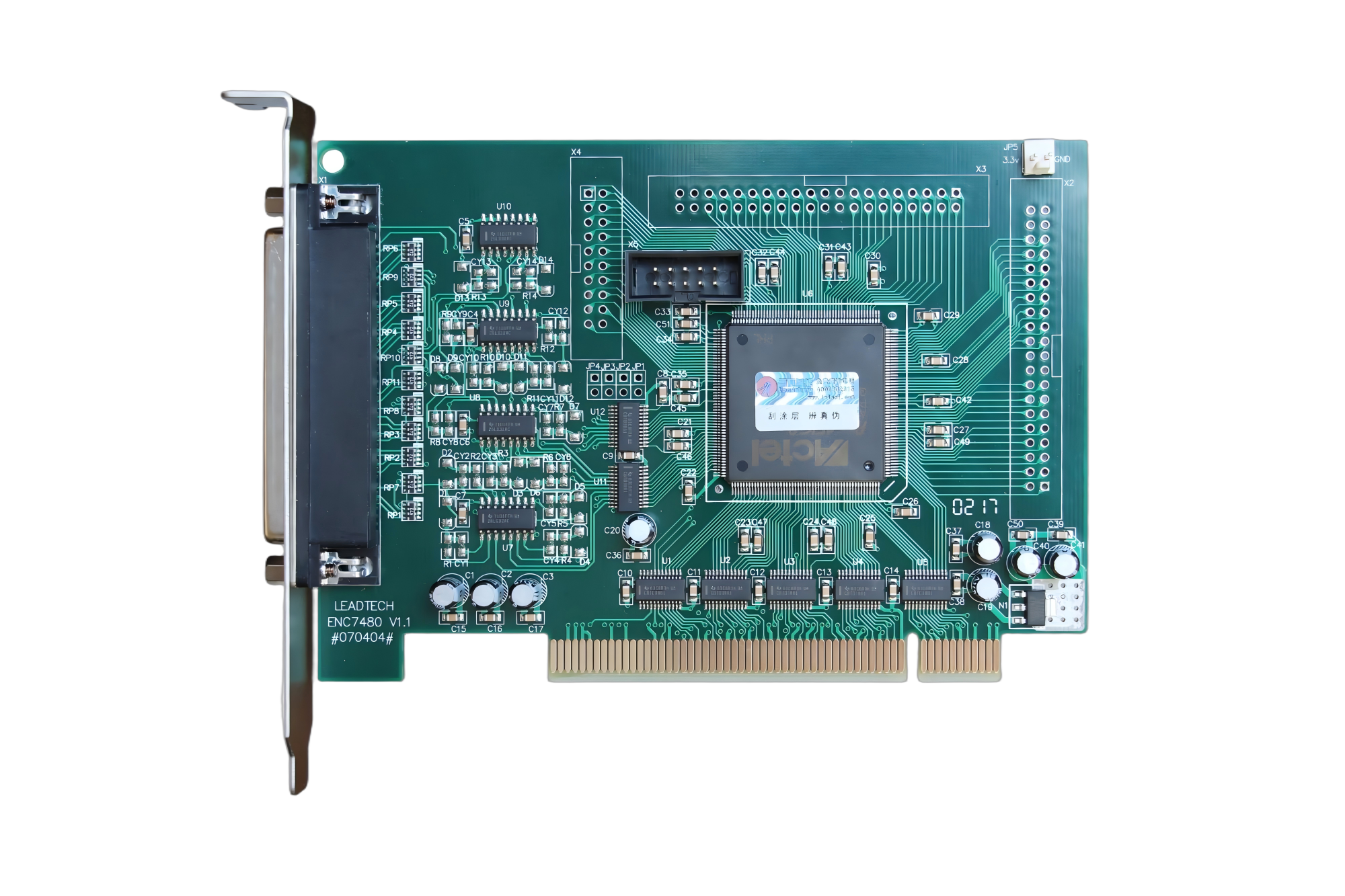

Module encoder Leadshine ENC7480 card đếm xung phản hồi 4 trục 28 bit chính hãng

Module encoder Leadshine ENC7480 là card đếm xung phản hồi (encoder counter card) thiết kế trên nền FPGA của Leisai/Leadshine — thu thập tín hiệu 4 trục encoder vuông góc với bộ đếm 28 bit, tần số vào tới 4 MHz và chức năng chốt vị trí phần cứng, chuyên cho phản hồi vị trí và đo lường chính xác.

Tổng quan sản phẩm

Leadshine ENC7480 là card đếm xung encoder (编码器计数卡) thiết kế trên nền FPGA cho tốc độ xử lý và độ tin cậy cao. Card thu thập đồng thời tín hiệu của 4 trục encoder vuông góc (quadrature A/B); bộ đếm có độ rộng 28 bit và tần số vào tối đa 4 MHz, đáp ứng tốt các ứng dụng đọc vị trí tốc độ cao. Điểm mạnh nổi bật là chức năng chốt vị trí phần cứng: khi có tín hiệu ngoài kích, phần cứng tự động latch vị trí tức thời mà không phụ thuộc trễ phần mềm. Ngoài 4 kênh encoder, card còn tích hợp 32 ngõ vào số và 32 ngõ ra số đa dụng, đồng thời kháng nhiễu tốt. ENC7480 thường dùng trong máy đo hình ảnh, máy đo tọa độ (CMM) và hệ đo lường trên máy công cụ, ghép cùng card điều khiển chuyển động DMC và card mở rộng I/O IOC0640A trong một hệ điều khiển PC-based.

Tính năng nổi bật

4 trục encoder vuông góc — thu thập đồng thời tín hiệu A/B (quadrature) của 4 trục encoder trên một card.
Bộ đếm 28 bit, tần số tới 4 MHz — dải đếm rộng, đáp ứng xung tốc độ cao cho đọc vị trí chính xác.
Chốt vị trí phần cứng — tín hiệu ngoài kích, phần cứng tự động latch vị trí tức thời, không phụ thuộc trễ phần mềm.
32 ngõ vào + 32 ngõ ra số — tích hợp thêm 32 DI và 32 DO đa dụng cho tín hiệu cảm biến và điều khiển.
Nền FPGA, chống nhiễu — chip FPGA chuyên dụng cho tốc độ và độ tin cậy cao, khả năng kháng nhiễu tốt.

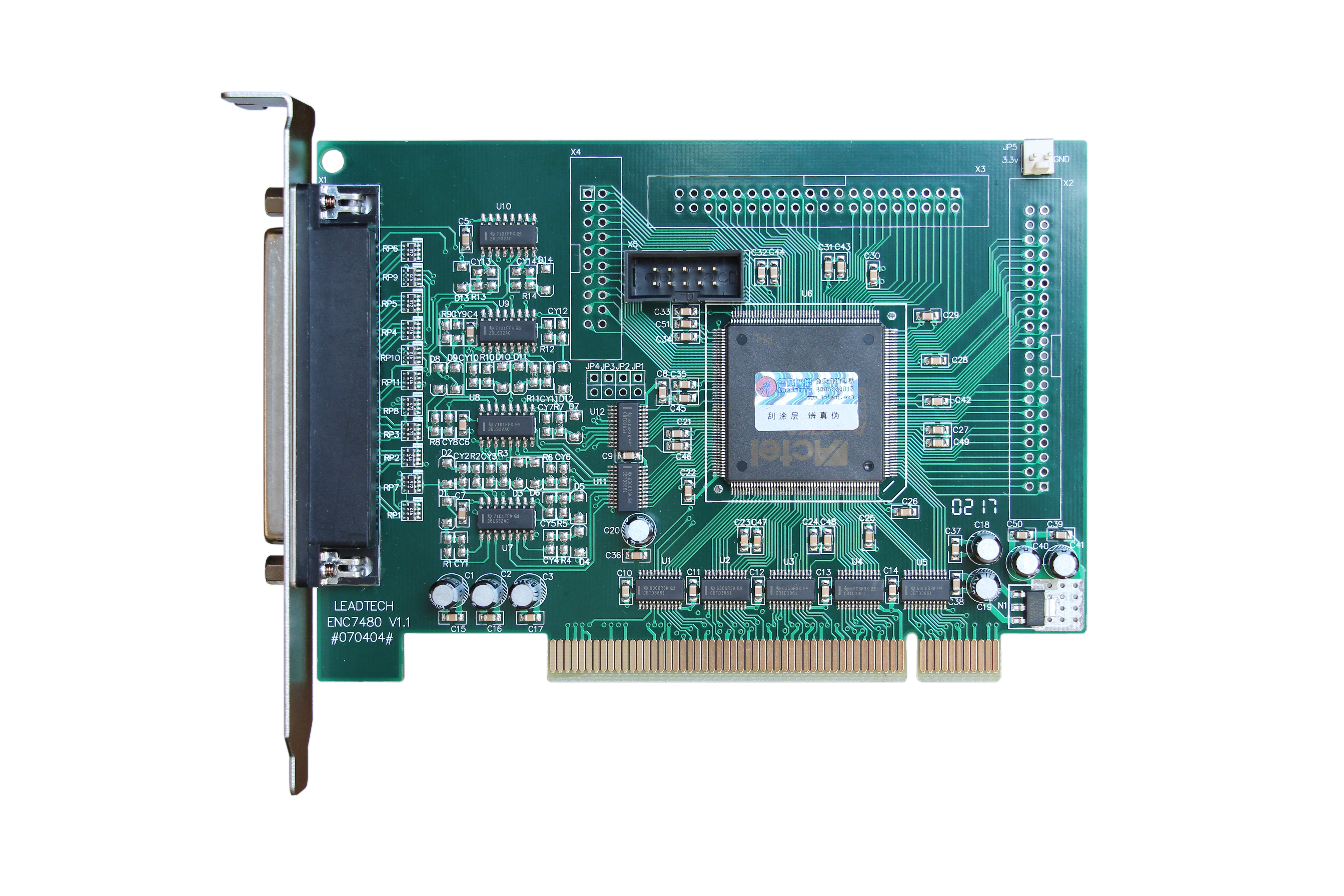

Card đếm xung encoder Leadshine ENC7480 nền FPGA chốt vị trí phần cứng

Thông số kỹ thuật Leadshine ENC7480

Thông số theo trang sản phẩm Leisai/Leadshine ENC7480 (编码器计数卡). Mục nào không công bố ghi “—”.

Thông số	ENC7480
Loại thẻ	Card đếm xung encoder (encoder counter card)
Số trục encoder	4 trục (tín hiệu vuông góc A/B)
Độ rộng bộ đếm	28 bit
Tần số vào tối đa	4 MHz
Ngõ vào số (DI)	32 kênh
Ngõ ra số (DO)	32 kênh
Chốt vị trí (latch)	Phần cứng, kích bằng tín hiệu ngoài
Kiến trúc lõi	FPGA

Catalog PDF

📄 Xem datasheet / catalog trên trang hãng

So sánh sản phẩm

Tiêu chí	ENC7480 (Encoder Counter)	IOC0640A (I/O)	DMC (Motion Card)
Chức năng chính	Đếm xung / phản hồi encoder	Mở rộng vào/ra số	Điều khiển chuyển động đa trục
Trục encoder	4 trục, 28 bit, 4 MHz	—	tùy model
Kênh I/O số	32 DI / 32 DO	32 DI / 32 DO	I/O tùy model
Chốt vị trí (latch)	phần cứng, tín hiệu ngoài	—	high-speed latch (một số bản)
Chọn khi	cần đọc encoder / đo lường	cần thêm I/O số	cần điều khiển trục

So sánh ENC7480 với các card đồng hành trong hệ điều khiển PC-based của Leisai/Leadshine.

Hướng dẫn chọn cấu hình (Selection Guide)

ENC7480 là model đơn lẻ — chọn theo nhu cầu số trục encoder, tốc độ đếm và chức năng chốt vị trí; số liệu suy từ trang sản phẩm Leisai/Leadshine.

Yêu cầu ứng dụng	Khuyến nghị cấu hình	Engineering Reason
Cần phản hồi vị trí nhiều trục encoder	ENC7480 (4 trục)	đọc đồng thời 4 kênh encoder vuông góc, bộ đếm 28 bit, tần số tới 4 MHz.
Cần latch vị trí tức thời khi có sự kiện/trigger	ENC7480 chốt phần cứng	phần cứng tự động chốt vị trí khi có tín hiệu ngoài, không trễ phần mềm.
Hệ đo lường: máy đo tọa độ, máy đo hình ảnh	ENC7480	chuyên đọc encoder tốc độ cao cho CMM và hệ đo lường máy công cụ.
Chỉ cần thêm I/O số, không cần đếm encoder	IOC0640A (card I/O)	IOC0640A kinh tế hơn cho nhu cầu 32 DI / 32 DO đa dụng.

Ứng dụng thực tế

Máy đo hình ảnh (image measuring) và máy đo tọa độ CMM cần đọc encoder chính xác.
Hệ đo lường trên máy công cụ (machine tool measurement) đọc thước/encoder.
Phản hồi vị trí 4 trục cho hệ định vị và thiết bị kiểm tra tự động.
Bắt/latch vị trí tức thời khi có tín hiệu trigger trong dây chuyền kiểm tra tốc độ cao.

Câu hỏi thường gặp (FAQ)

ENC7480 đọc được bao nhiêu trục encoder?
ENC7480 thu thập đồng thời tín hiệu 4 trục encoder vuông góc, bộ đếm rộng 28 bit và tần số vào tới 4 MHz.

Chốt vị trí phần cứng của ENC7480 là gì?
Khi có tín hiệu ngoài kích hoạt, phần cứng tự động latch (chốt) vị trí tức thời, chính xác và không phụ thuộc trễ phần mềm.

ENC7480 có ngõ I/O số không?
Có. Ngoài 4 kênh encoder, card còn tích hợp 32 ngõ vào số và 32 ngõ ra số đa dụng.

ENC7480 dùng cho ứng dụng nào?
Card phù hợp cho máy đo hình ảnh, máy đo tọa độ (CMM) và hệ đo lường trên máy công cụ — nơi cần đọc encoder chính xác và latch vị trí.

ENC7480 khác IOC0640A ra sao?
ENC7480 chuyên đếm xung encoder 4 trục và chốt vị trí phần cứng. IOC0640A chỉ mở rộng vào/ra số (32 DI / 32 DO), không đếm encoder.
