TOYO GCY – xy lanh điện dạng ty cho phòng sạch, bốn cỡ GCY4 đến GCY12

TOYO GCY: xy lanh điện dạng ty cho phòng sạch ISO Class 4, vít me bi cấp C7, bốn cỡ GCY4–GCY12, tốc độ tới hạn tới 1.920 mm/s.

Mô tả

TOYO GCY – xy lanh điện dạng ty cho phòng sạch, bốn cỡ GCY4 đến GCY12

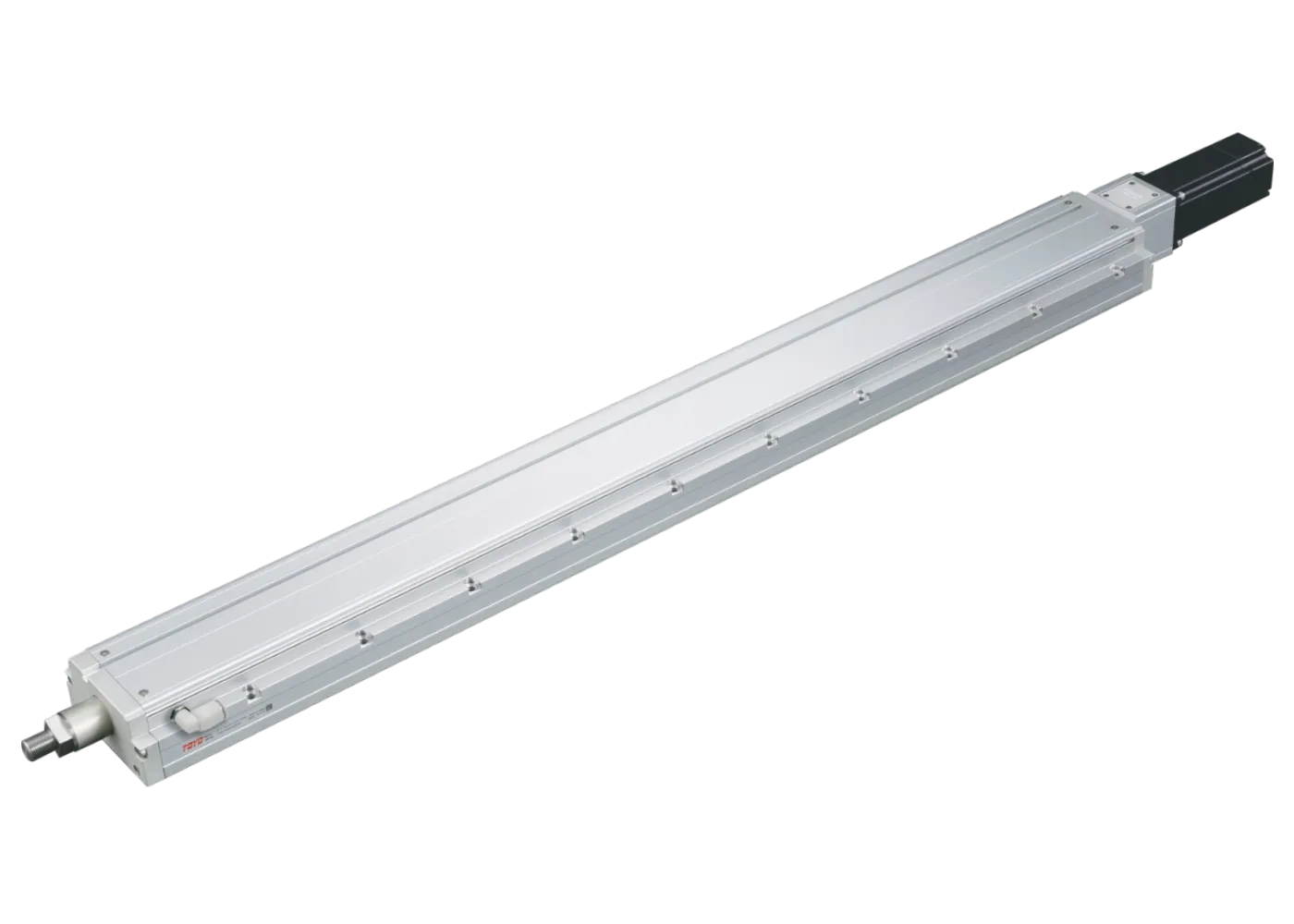

TOYO GCY – xy lanh điện dạng ty cho phòng sạch, cỡ GCY12

TOYO GCY là dòng xy lanh điện dạng ty dành cho phòng sạch: bạc dẫn hướng nằm ngay trong thân nên ty đẩy không xoay, cộng thêm cổng hút chân không để giữ hạt bụi lại bên trong, gồm bốn cỡ từ GCY4 đến GCY12.

Tổng quan sản phẩm

Trang sản phẩm của hãng mô tả TOYO GCY gọn một dòng: “Rod Type For Clean Room (Integrated Bearings)” — xy lanh điện dạng ty, dùng cho phòng sạch, bạc dẫn hướng tích hợp. Khác với trục trượt có bàn chạy trên ray, loại dạng ty đẩy thẳng một cần ra khỏi thân, nên chiếm rất ít mặt bằng và lắp được vào những chỗ mà trục bàn trượt không nhét vừa. Hai bạc dẫn hướng đặt nối tiếp bên trong thân giữ cho ty không xoay và gánh được lực ngang nhẹ, nhờ đó không phải lắp thêm cơ cấu chống xoay bên ngoài — chi tiết đáng giá trong phòng sạch, vì mỗi khớp hở thêm là một nguồn phát bụi. Chuyển động do vít me bi cấp chính xác C7 tạo ra; hãng công bố dòng này đạt ISO Class 4 và có cổng hút chân không để chủ động kéo hạt sinh ra trong khoang vít me ra ngoài. Bảng thông số của TOYO GCY cho hai nhóm số liệu: khối lượng theo hành trình và tốc độ tới hạn theo từng bước vít. Cỡ GCY4 nặng từ 0,70 đến 2,30 kg, GCY5 từ 2,08 đến 3,71 kg, GCY8 từ 4,06 đến 9,11 kg và GCY12 từ 4,86 đến 12,36 kg — con số phải biết khi xy lanh nằm trên một trục khác, vì nó thành tải của trục bên dưới. Tốc độ tới hạn cao nhất là 720 mm/s ở GCY4 bước L12, 1.200 mm/s ở GCY5 và GCY8 bước L20, và 1.920 mm/s ở GCY12 bước L32; mọi giá trị đều giảm khi hành trình dài ra, chẳng hạn GCY12 bước L32 còn 1.600 mm/s ở hành trình dài hơn. Vì thế nên tra tốc độ theo đúng hành trình định đặt chứ không lấy con số đầu bảng làm mốc thiết kế.

Tính năng nổi bật

Dạng ty, bạc dẫn hướng tích hợp — hai bạc nối tiếp trong thân chống xoay và chịu lực ngang nhẹ, bỏ được cơ cấu chống xoay lắp ngoài.
Phòng sạch ISO Class 4 — hãng công bố mức sạch này nhờ thân kín và cổng hút chân không kéo hạt ra khỏi khoang vít me.
Vít me bi cấp C7 — cấp chính xác đủ cho định vị lặp lại của thao tác cấp phôi và chiết rót, đồng nhất trên cả bốn cỡ thân.
Bước vít L2 đến L32 — cùng một cỡ thân đổi được giữa lực đẩy lớn (L2, tốc độ tới hạn 100 mm/s) và tốc độ cao (L32, tới 1.920 mm/s ở GCY12).
Bốn cỡ thân — GCY4, GCY5, GCY8 và GCY12, khối lượng từ 0,70 kg đến 12,36 kg tuỳ cỡ và hành trình, đủ dải để chọn theo chỗ lắp.
Bảng tốc độ theo hành trình — hãng cho sẵn tốc độ tới hạn ứng với từng hành trình, tránh việc chọn đúng bước vít nhưng sai chiều dài rồi trục bị rung.

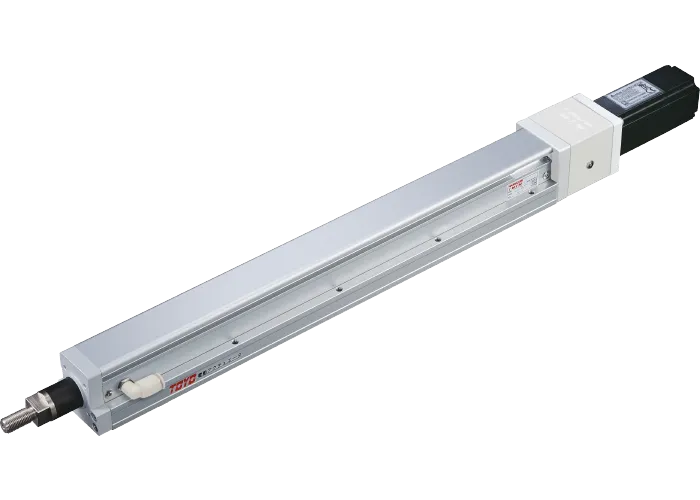

Xy lanh điện phòng sạch TOYO GCY với bạc dẫn hướng tích hợp

Thông số kỹ thuật TOYO GCY

Thông số	Giá trị
GCY4 Series Weight (kg)	0.70 · 0.88 · 1.06 · 1.23 · 1.41 · 1.59 · 1.77 · 1.94 · 2.12 · 2.30 · Not Available
GCY4-L2 Critical Speed (mm/s)	100 · Not Available
GCY4-L6 Critical Speed (mm/s)	360 · 330 · Not Available
GCY4-L12 Critical Speed (mm/s)	720 · 660 · Not Available
GCY5 Series Weight (kg)	2.08 · 2.23 · 2.38 · 2.52 · 2.67 · 2.82 · 2.97 · 3.12 · 3.26 · 3.41 · 3.56 · 3.71 · Not Available
GCY5-L2 Critical Speed (mm/s)	100 · Not Available
GCY5-L5 Critical Speed (mm/s)	300 · 292 · 250 · Not Available
GCY5-L10 Critical Speed (mm/s)	600 · 584 · 500 · Not Available
GCY5-L20 Critical Speed (mm/s)	1200 · 1168 · 1000 · Not Available
GCY8 Series Weight (kg)	4.06 · 4.40 · 4.73 · 5.07 · 5.41 · 5.74 · 6.08 · 6.42 · 6.75 · 7.09 · 7.43 · 7.76 · 8.10 · 8.44 · 8.77 · 9.11
GCY8-L5 Critical Speed (mm/s)	300 · 292 · 250 · 225
GCY8-L10 Critical Speed (mm/s)	600 · 584 · 500 · 450
GCY8-L20 Critical Speed (mm/s)	1200 · 1168 · 1000 · 900
GCY12 Series Weight (kg)	4.86 · 5.36 · 5.86 · 6.36 · 6.86 · 7.36 · 7.86 · 8.36 · 8.86 · 9.36 · 9.86 · 10.36 · 10.86 · 11.36 · 11.86 · 12.36
GCY12-L5 Critical Speed (mm/s)	300 · 250
GCY12-L10 Critical Speed (mm/s)	600 · 500
GCY12-L20 Critical Speed (mm/s)	1200 · 1000
GCY12-L32 Critical Speed (mm/s)	1920 · 1600

Các mã trong dòng TOYO GCY

Mã sản phẩm	Khác biệt
GCY4	Cỡ nhỏ nhất, khối lượng 0,70 – 2,30 kg, bước vít L2 / L6 / L12
GCY5	Khối lượng 2,08 – 3,71 kg, bước vít L2 / L5 / L10 / L20
GCY8	Khối lượng 4,06 – 9,11 kg, bước vít L5 / L10 / L20
GCY12	Cỡ lớn nhất, khối lượng 4,86 – 12,36 kg, bước vít L5 / L10 / L20 / L32

Catalog PDF

📄 Xem / Tải Catalog PDF

So sánh sản phẩm

Tiêu chí	GCY4	GCY5	GCY8	GCY12
Khối lượng nhỏ nhất (kg)	0.70	2.08	4.06	4.86
Khối lượng lớn nhất (kg)	2.30	3.71	9.11	12.36
Bước vít có sẵn	L2 / L6 / L12	L2 / L5 / L10 / L20	L5 / L10 / L20	L5 / L10 / L20 / L32
Tốc độ tới hạn cao nhất (mm/s)	720	1200	1200	1920
Tốc độ tới hạn thấp nhất trong bảng (mm/s)	100	100	225	250

Hướng dẫn chọn cấu hình (Selection Guide)

Chọn cấu hình TOYO GCY theo ba bước: cỡ thân theo lực và chỗ lắp, bước vít theo tốc độ hay lực đẩy, rồi tra lại tốc độ tới hạn ứng với hành trình định đặt.

Yêu cầu ứng dụng	Khuyến nghị cấu hình	Engineering Reason
Chỗ lắp rất chật, tải nhẹ	GCY4	Cỡ nhỏ nhất, khối lượng chỉ từ 0,70 kg; đổi lại bước lớn nhất là L12 nên tốc độ tới hạn dừng ở 720 mm/s.
Cần chu kỳ nhanh nhất	GCY12 bước L32	Tốc độ tới hạn 1.920 mm/s, cao nhất trong bảng thông số của dòng.
Cần lực đẩy lớn, đi chậm	Bước vít L2	Bước nhỏ nhất, tốc độ tới hạn chỉ 100 mm/s ở GCY4 và GCY5 nhưng cho lực đẩy và độ phân giải cao nhất.
Xy lanh lắp trên một trục khác	Cỡ nhẹ nhất còn đủ lực	Khối lượng bản thân trục từ 0,70 kg đến 12,36 kg trở thành tải của trục bên dưới, nên chênh lệch cỡ ảnh hưởng trực tiếp tới trục mang.
Hành trình dài	Tra cột cuối của bảng tốc độ	Tốc độ tới hạn giảm theo hành trình: GCY12 bước L32 còn 1.600 mm/s, GCY8 bước L20 còn 900 mm/s.

Ứng dụng thực tế

Nâng – hạ và cấp wafer trong khoang sạch của nhà máy bán dẫn: thân kín cùng cổng hút chân không hạn chế hạt rơi xuống bề mặt phôi.
Lắp ráp thiết bị y tế: bạc dẫn hướng tích hợp giữ ty không xoay nên đầu gá giữ nguyên hướng suốt hành trình.
Chiết rót và đóng nắp trong dây chuyền dược phẩm: bước vít nhỏ cho lực đẩy lớn và chuyển động chậm, êm hơn xy lanh khí ở khâu tiếp xúc.
Định vị linh kiện điện tử trong phòng sạch: TOYO GCY cỡ GCY12 bước L32 đạt tốc độ tới hạn 1.920 mm/s nên vẫn giữ được nhịp chu kỳ ngắn.

Câu hỏi thường gặp (FAQ)

TOYO GCY là loại xy lanh điện gì?
Là loại dạng ty cho phòng sạch, hãng ghi nguyên văn “Rod Type For Clean Room (Integrated Bearings)”. Ty đẩy thẳng ra khỏi thân, bạc dẫn hướng nằm trong thân nên không cần cơ cấu chống xoay lắp ngoài.

Dùng được trong phòng sạch cấp nào?
Hãng công bố ISO Class 4 và trang bị cổng hút chân không để chủ động kéo hạt ra khỏi khoang vít me bi. Cần cấp sạch khác thì phải hỏi cấu hình đặt hàng.

Chọn cỡ thân nào trong bốn cỡ?
Theo lực và chỗ lắp. Khối lượng bản thân trục cho biết cỡ: GCY4 từ 0,70 kg, GCY5 từ 2,08 kg, GCY8 từ 4,06 kg và GCY12 từ 4,86 kg, tăng dần theo hành trình đến tối đa 12,36 kg ở GCY12.

Vì sao bảng ghi nhiều mức tốc độ tới hạn cho mỗi cỡ?
Vì tốc độ tới hạn phụ thuộc cả bước vít lẫn hành trình. GCY5 bước L2 chỉ 100 mm/s trong khi bước L20 đạt 1.200 mm/s; và cùng bước L32, GCY12 giảm từ 1.920 mm/s xuống 1.600 mm/s khi hành trình dài hơn.

TOYO GCY khác dòng GCH ở điểm nào?
GCH là trục trượt có bàn chạy trên ray ngoài, còn GCY là dạng ty đẩy thẳng. Cùng là bản phòng sạch có cổng hút chân không, nhưng GCY gọn hơn khi chỉ cần một chuyển động đẩy – kéo, còn GCH chịu mô-men lật tốt hơn khi phải mang đồ gá vươn xa.

Mua sản phẩm TOYO chính hãng ở đâu tại Việt Nam?
Liên hệ CÔNG TY TNHH MES HI-TECH – đại lý chính thức của TOYO: hotline +84.981.016.301, email info@meshitech.com để được tư vấn chọn model và báo giá.
